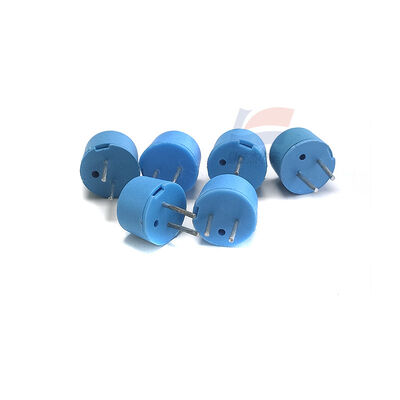

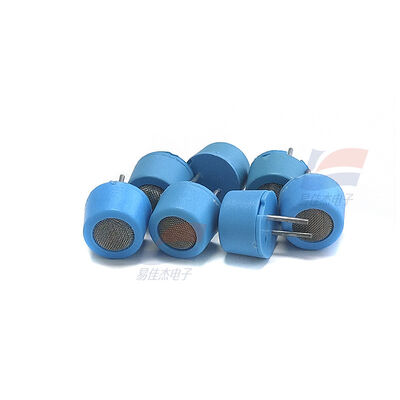

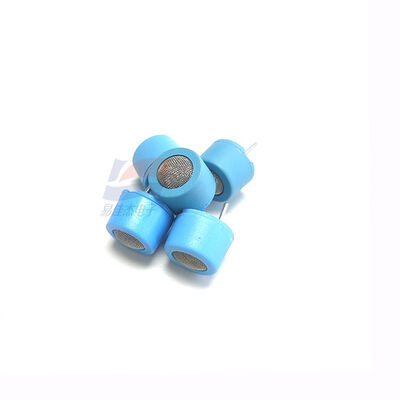

Sensor de detección de gas semiconductor YJJ MQ-D1 para detección de fugas de gas domésticas

Descripción del producto:

YJJ MQ-D1 Sensor de detección de gas semiconductor para la detección de fugas de gas doméstico

Características:

MQ-D1 sensor de gas de gas combustible semiconductor pertenece a la serie MQ-D de modelos de baja potencia. Puede detectar varios tipos de gases combustibles y humo. Tiene bajo costo y un circuito simple,y se utiliza principalmente para detectar fugas de gas en ambientes domésticos.

I. Resumen básico

Modelo: MQ-D1

Principio de detección: sensor de gas de óxido metálico semiconductor (MOS), la resistencia disminuye a medida que aumenta la concentración de gas combustible y emite una señal de voltaje analógica

Embalaje: caja metálica para el embalaje, 4 pines (pin 2 del cable de calefacción + pin 2 del electrodo de señal)

Posicionamiento del núcleo: detección de gases combustibles de amplio espectro de baja potencia, en comparación con los MQ-2 y MQ-4 tradicionales, con menor consumo de energía y tamaño más pequeño

II. Gas y rango detectados

1. gases detectables (tipo de amplio espectro)

Gas natural (metano CH4), gas, gas de petróleo licuado (GPL), hidrógeno, monóxido de carbono (CO), acetileno, vapor de gasolina/queroseno, alcano, humo, vapor orgánico combustible

2. Rango de medición

500 ppm ~ 10000 ppm (0,05% ~ 1%), sensibilidad óptima para el metano

Norma de calibración: 0,3% (3000 ppm) de metano

III. Parámetros eléctricos completos (hoja de especificaciones de fábrica original)

1. Parámetros de alimentación y calefacción

Válvula de encendido VH: 6,0 V DC

Voltado de trabajo en bucle Vc: ≤ 24V DC

Resistencia a la carga estándar RL = 51Ω

Consumo de energía de calefacción: diseño de baja potencia, mucho menor que los sensores ordinarios de la serie MQ

2Características eléctricas del sensor de gas

Voltado de salida de aire limpio: V0 = 0,7 ~ 1,6 V

Voltado de salida de gas calibrado (0,3% de metano): V1 ≥ 2,5 V

Tiempo de respuesta (T90): ≤ 30 s (el gas alcanza una salida estable)

Tiempo de recuperación: ≤ 60 s (salida del gas y regreso a la línea de base)

3. Medio ambiente de trabajo

Temperatura de funcionamiento: -10 °C +45 °C

Temperatura de almacenamiento: -20 °C +50 °C

Humedad ambiental: ≤ 90% RH (sin condensación)

Presión atmosférica: 650 ~ 800 mmHg

Estabilidad a largo plazo: ciclo de trabajo continuo de 24 horas, desviación de voltaje de referencia ** ± 15% dentro de**

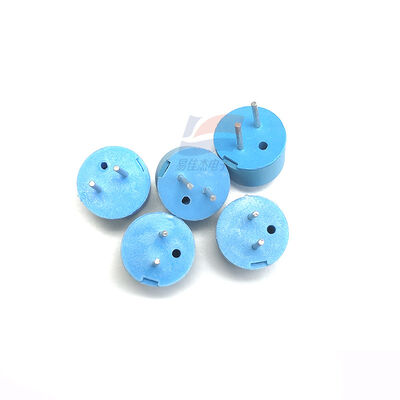

4. Definición de pines (4 pines universales)

1, 2 pines: alambre de calefacción (VH) (sin polaridad)

3, 4 pines: terminales de señal (Vc/RL) (en ambos extremos del sensor de gas)

IV. Características principales del producto

Bajo consumo energético: diseño exclusivo de calefacción de baja potencia para la serie D, adecuado para dispositivos portátiles y alimentados por baterías

Alta sensibilidad: buena respuesta al metano, al gas licuado, al gas, al humo y al vapor orgánico combustible

Excelente estabilidad a largo plazo, larga vida útil y buena resistencia a las interferencias ambientales

Circuito periférico simple, sólo requiere fuente de alimentación de calefacción + separador de voltaje muestreo, ADC de un solo chip lee directamente

Bajo coste, adecuado para la producción en serie de electrodomésticos a gran escala

Requisito de precalentamiento (precalentamiento inicial con encendido ≥ 5 minutos para una medición estable)

V. Principales aplicaciones y escenarios de aplicación

1Aplicación central

Alarma de fuga de gas para uso doméstico (detección de fugas de gas natural, gas licuado, gas urbano)

2Expansión en todos los escenarios

Seguridad en el hogar: detección de fugas de gas de cocina, monitorización de fugas de gas para calentadores de agua de gas / hornos de pared

Industria y civil: inspección de fugas de gas combustible a pequeña escala, detección de fugas de gas en tuberías

Monitoreo del medio ambiente: detección de excesos de límites de gases combustibles, humo y vapores combustibles en interiores

Integración de pequeños aparatos: protección de seguridad de la estufa de gas, módulo de seguridad de gas para equipos de secado/calentamiento

Equipo sencillo: detector de gas portátil, monitoreo de gases combustibles de garaje / sótano, alarma de humo simple
