YJJ AHT2415C Proba de humedad a temperatura de grado industrial 304 de acero inoxidable

Descripción del producto:

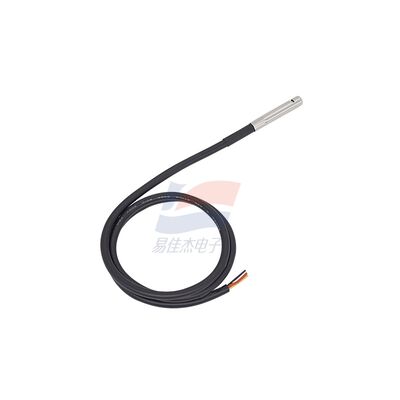

Sonda de temperatura y humedad de grado industrial YJJ AHT2415C de acero inoxidable 304

Características:

Versión estándar AHT2415C con sonda cableada, carcasa de acero inoxidable 304, salida digital I²C, sonda de temperatura y humedad de grado industrial completamente calibrada de fábrica. El sufijo 00 representa la especificación estándar de fábrica original (longitud de línea y embalaje predeterminados). A continuación se presenta una descripción completa de los parámetros oficiales, eléctricos, de tamaño, pines, comunicación y aplicación, junto con el enlace a la hoja de especificaciones de la fábrica original.

I. Descripción general del producto

Marca: ASAIR Guangzhou Aosong Electronics

Nombre completo del modelo: AHT2415C00 (versión estándar AHT2415C)

Principio de detección: Detección capacitiva de temperatura y humedad, con chip digital integrado de desarrollo propio

Estructura: Sonda de acero inoxidable 304 + membrana transpirable impermeable y a prueba de polvo de PTFE interna + cable de extensión blindado, resistente a interferencias de polvo, condensación y humedad, sin necesidad de soldadura directa en PCB, instalación externa

Fábrica: Completamente calibrado en todo el rango, sin necesidad de calibración secundaria por parte del usuario

II. Parámetros de medición principales (referencia de temperatura normal de 25℃)

1. Rango de medición

Temperatura: -30℃ ～ +80℃ (rango de trabajo limitado: -40~85℃)

Humedad relativa: 0%RH ～ 100%RH (rango completo)

2. Precisión de medición (valores típicos)

Precisión de temperatura: ±0.5℃ (25℃)

Precisión de humedad: ±3%RH (rango de 20%~80% RH)

3. Respuesta y deriva

Tiempo de respuesta de temperatura/humedad (τ63%): <8s

Deriva a largo plazo de la humedad: <1% RH / año, excelente estabilidad a largo plazo

III. Tabla de parámetros de características eléctricas

Elemento de parámetro Valor mínimo Valor típico Valor máximo Unidad Observaciones

Voltaje de alimentación VCC 2.2 3.3 5.5 V Compatibilidad de voltaje amplio para sistemas de 3.3V/5V

Corriente de funcionamiento - 980 - μA Consumo de energía de medición normal

Consumo de energía típico - 3.2 - mW Suministro de 3.3V

Interfaz de comunicación -- I²C -- -- Salida serial digital estándar

Dirección esclava I²C -- Dirección fija -- -- Dirección estándar de fábrica original

IV. Dimensiones físicas y especificaciones de cableado (configuración estándar de AHT2415C00)

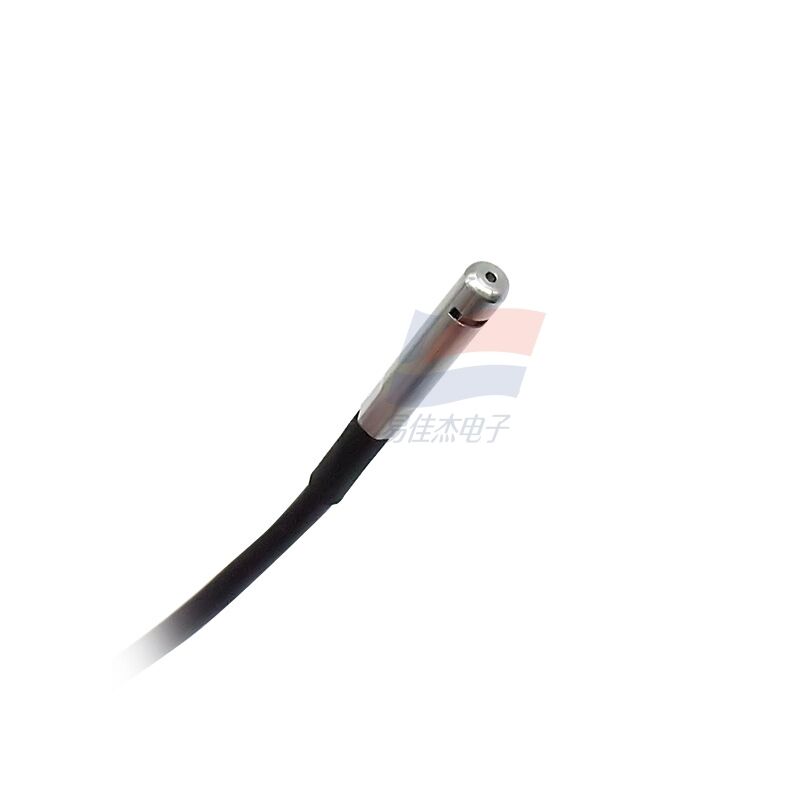

Sonda metálica

Diámetro de la sonda: Φ5.0 mm

Longitud de la sonda: 30 ± 0.5 mm

Cable de extensión (especificación estándar de fábrica original 00)

Longitud: 550 ± 5 mm (modelo predeterminado sin longitud ajustable)

Material del cable: Cable blindado de cuatro núcleos, antiinterferencias

Definición de cableado de pines (estándar de color)

Rojo: VCC (terminal positivo de alimentación)

Negro: GND (tierra de alimentación)

Blanco: SCL (línea de reloj I²C)

Amarillo: SDA (línea de datos I²C)

VII. Características y protección del producto

Material de la carcasa: Acero inoxidable 304, resistente a altas y bajas temperaturas, resistente a la corrosión química y a impactos mecánicos

Protección del chip: Sonda equipada internamente con película transpirable a prueba de polvo de PTFE, que evita la contaminación por polvo, humedad y aceite, adecuada para entornos industriales húmedos y polvorientos

Ventajas de rendimiento: Respuesta rápida, recuperación rápida, fuerte antiinterferencia electromagnética, pequeña deriva de temperatura, buena estabilidad a largo plazo

Ecológico: Cumple con las normas RoHS

VIII. Protocolo de comunicación (I²C)

Modo de comunicación: Bus serial I²C estándar

Velocidad de comunicación: Admite frecuencia de reloj I²C regular

Formato de datos: Primero datos de humedad, luego datos de temperatura, con un bit de verificación, el host puede leer los datos completados y analizarlos y convertirlos para obtener los valores reales de temperatura y humedad.
