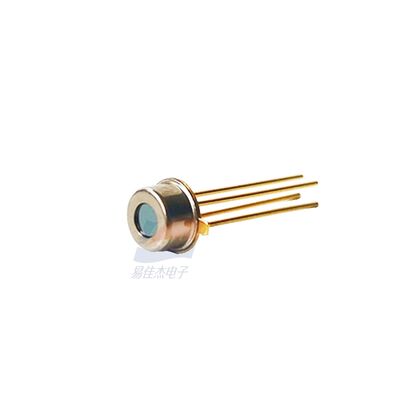

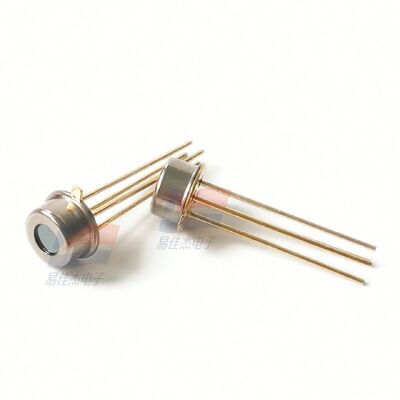

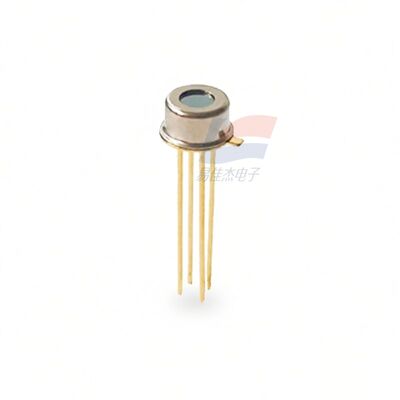

MRT313 MRT511 Sensor de termopila Frontera Temperatura del arma Temperatura de la sonda Componente de termómetro sin contacto

          MRT313 MRT511 Sensor de termopila para termómetro de frente, sonda de temperatura, termómetro sin contacto, componente

1. Principio de funcionamiento principal:

El MRT313 funciona basándose en el efecto termopila y el principio de detección de radiación infrarroja:

• Integra un chip sensor de termopila y un filtro IR de alta transmitancia (optimizado para una longitud de onda de 8 a 14 μm, que coincide con la longitud de onda de radiación infrarroja máxima del cuerpo humano).
• Cuando el sensor se apunta a la frente humana, el chip de termopila absorbe la radiación infrarroja emitida por la superficie de la piel. La energía absorbida genera una diferencia de temperatura entre las uniones calientes y frías de la termopila, lo que induce un voltaje Seebeck proporcional.
• La señal de voltaje de salida se procesa mediante un circuito de acondicionamiento de señal (por ejemplo, amplificación, calibración) para convertirla en una lectura precisa de la temperatura corporal.

2. Características clave:

1. Optimización de la temperatura corporal: El filtro IR de 8 a 14 μm está diseñado para la radiación infrarroja del cuerpo humano, lo que garantiza una alta selectividad y elimina la interferencia de la luz ambiental y otras fuentes de calor.
2. Alta precisión de medición: En condiciones de medición estándar (distancia: 3 a 5 cm, temperatura ambiente: 25°C), el error de medición de la temperatura es ≤ ±0.2°C, lo que cumple con los requisitos de precisión de los termómetros de grado médico y de consumo.
3. Tiempo de respuesta rápido: Tiempo de respuesta T₉₀ ≤ 300 ms, lo que permite una lectura rápida de la temperatura sin largas esperas.
4. Bajo consumo de energía: Diseño de energía ultra baja con una corriente de funcionamiento típica ≤ 10 μA, adecuado para dispositivos portátiles alimentados por batería (por ejemplo, termómetros de frente de mano).
5. Integración compacta y fácil: Paquete SMD pequeño, estructura ligera y diseño compatible con pines para soldadura directa en placas PCB, ideal para equipos de medición de temperatura miniaturizados.
6. Compensación de temperatura incorporada: Equipado con un termistor NTC integrado para el monitoreo y la compensación de la temperatura ambiente en tiempo real, lo que garantiza la precisión de la medición en diferentes temperaturas ambientales (10°C–40°C).
7. Rendimiento estable a largo plazo: Baja tasa de deriva ≤ 0.1°C/año, sin necesidad de recalibración frecuente durante la vida útil.

3. Aplicaciones típicas:

• Termómetros de frente sin contacto de grado médico
• Termómetros infrarrojos corporales de grado de consumo
• Dispositivos inteligentes de monitoreo de temperatura portátiles (por ejemplo, pulseras inteligentes con detección de temperatura)
• Equipos de detección de temperatura para la salud pública (versiones simplificadas)
