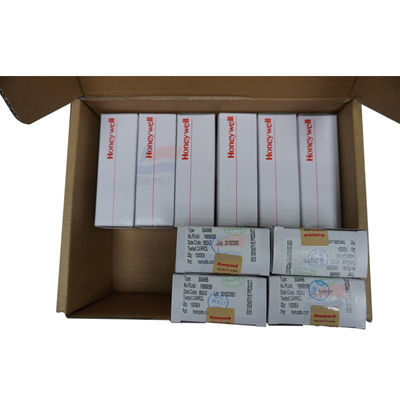

YJJ SS496A Sensor de efecto Hall lineal Escenarios utilizados como detección de posición y control motor

Descripción del producto:

Sensor de efecto Hall lineal SS496A. Escenarios de uso como detección de posición y control de motores

Características:

El SS496A es un sensor de efecto Hall lineal de tipo ratio lanzado por Honeywell. El voltaje de salida está linealmente relacionado con la intensidad del campo magnético. Es adecuado para aplicaciones como detección de posición, medición de velocidad y control de motores. La siguiente es una descripción detallada de los parámetros integrada de las plataformas oficiales y autorizadas de componentes electrónicos:

Parámetros de detección principales

Categoría de parámetro Indicadores específicos

Tipo de detección Efecto Hall lineal de tipo ratio, el voltaje de salida cambia linealmente con la intensidad del campo magnético

Rango de medición del campo magnético −670 Gauss a +670 Gauss (es decir, −67 mT a +67 mT)

Sensibilidad Valor típico 1.5 mV/G, algunos datos indican un valor típico de 2.7 mV/G, capaz de capturar con precisión cambios sutiles en el campo magnético

Voltaje de salida de punto cero Campo magnético de 0 Gauss, valor típico 2.5V ± 0.075V (compatible con escenarios de suministro de energía nominal de 5V)

Rango de voltaje de salida Mínimo 0.2V a (voltaje de suministro - 0.2V), típico 0.4V a (voltaje de suministro - 0.4V), amplio rango de salida de voltaje

Linealidad El error lineal no excede el 1.5% de la escala completa, lo que garantiza la precisión lineal de la conversión de campo magnético y voltaje

Deriva de temperatura Deriva de punto cero ±0.04% - ±0.07%/°C; La deriva de sensibilidad es ≤ -0.00% a +0.07%/°C cuando < 25°C, ≤ -0.02% a +0.06%/°C cuando ≥ 25°C, rendimiento estable en entornos de alta temperatura

Tiempo de respuesta Hasta 1μs, adecuado para escenarios de detección de campo magnético dinámico de alta velocidad

Parámetros eléctricos

Categoría de parámetro Indicadores específicos

Voltaje de funcionamiento Mínimo 4.5V, máximo 10.5V, el voltaje de suministro nominal es 5V o 9V

Corriente de funcionamiento estática Valor típico 8mA, algunas especificaciones indican un máximo de 8700μA, característica de bajo consumo de energía adecuada para dispositivos alimentados por batería

Corriente de salida máxima Hasta 10mA, puede impulsar directamente algunas cargas pequeñas, no se requiere un circuito de conducción adicional

Parámetros ambientales y físicos

Categoría de parámetro Indicadores específicos

Temperatura de funcionamiento −40℃ a 150℃, adecuado para entornos extremos industriales de alta temperatura y baja temperatura al aire libre

Forma del paquete Generalmente empaquetado TO - 92 de orificio pasante, también disponible empaquetado SOT - 23 de montaje en superficie, diseño de 3 pines, conveniente para soldadura e integración

Tamaño físico Empaquetado TO - 92, longitud 4.06 mm, ancho 1.6 mm, altura 3 mm, tamaño pequeño, ahorrando espacio de instalación

Método de instalación El empaquetado de orificio pasante admite la instalación de orificio pasante, el empaquetado de montaje en superficie admite el montaje en superficie, adecuado para diferentes requisitos de diseño de PCB

Cumplimiento y otros parámetros

Categoría de parámetro Indicadores específicos

Certificación de cumplimiento Cumple con el estándar EU ROHS, clasificado como EAR99 en el ECCN de EE. UU., compatible con los requisitos de cumplimiento de dispositivos electrónicos en múltiples países

Características principales Resistencia de película microajustable por láser integrada para mejorar la precisión y la estabilidad de la temperatura; utiliza un elemento sensor Hall de cuatro elementos para reducir el impacto del estrés mecánico y térmico en la salida

Compatibilidad de aplicaciones Compatible con la detección de posición del rotor del motor sin escobillas, la medición de velocidad, la detección de desplazamiento en escenarios de control industrial y electrónica de consumo, también adecuado para equipos de medición de campo magnético de alta precisión.
