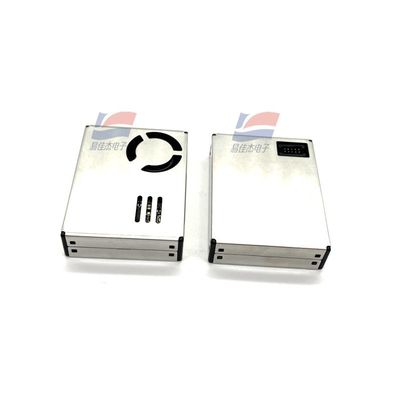

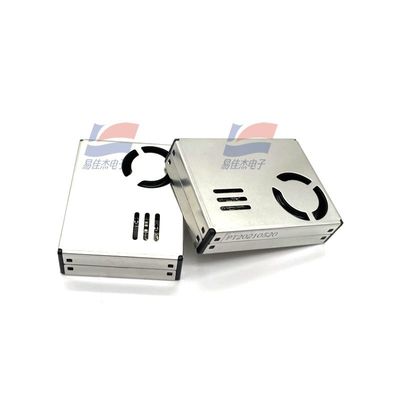

YJJ PMS9103M Sensor de materia particulada de tipo de dispersión láser utilizado para monitorear la concentración de materia particulada en el aire

Descripción del producto:

Sensor de materia particulada tipo dispersión láser YJJ PMS9103M utilizado para monitorear la concentración de materia particulada en el aire

Características:

PMS9103M es un sensor digital de materia particulada de propósito general basado en el principio de dispersión láser. Puede recopilar y calcular continuamente el número de partículas suspendidas de diferentes diámetros en el aire por unidad de volumen, y convertirlo en concentración de masa, que luego se emite a través de una interfaz digital.

La siguiente es la descripción detallada de sus principales parámetros:

Especificaciones técnicas

‌Rango de medición de materia particulada‌: Admite tres canales de tamaño de partícula: 0.3 - 1.0 μm, 1.0 - 2.5 μm y 2.5 - 10 μm.

Eficiencia de conteo de partículas: 50% a un tamaño de partícula de 0.3 μm, y ≥ 98% a un tamaño de partícula de ≥ 0.5 μm.

Rango de medición efectivo de la concentración de masa de materia particulada: 0 - 500 microgramos por metro cúbico (valor estándar PM2.5).

Rango máximo de concentración de masa de materia particulada: ≥ 1000 microgramos por metro cúbico (valor estándar PM2.5). Los valores que excedan los 1000 μg/m³ deben basarse en mediciones reales.

Resolución: 1 microgramo por metro cúbico (μg/m³).

Consistencia: Dentro del rango de 100 a 500 μg/m³, es ±10% (valor estándar PM2.5); dentro del rango de 0 a 100 μg/m³, es ±10 μg/m³.

Volumen de muestreo: 0.1 litros (L).

Tiempo de respuesta: Tiempo de respuesta único < 1 segundo, tiempo de respuesta total ≤ 10 segundos.

Requisitos de alimentación: Voltaje CC: Valor típico: 5.0V, Valor mínimo: 4.5V, Valor máximo: 5.5V; Corriente de trabajo: ≤ 100 mA, Corriente en espera: ≤ 2 mA.

Nivel de interfaz de datos: Nivel TTL, lógica de 3.3V (nivel bajo 2.7V).

Entorno de trabajo: Rango de temperatura -10 a +60℃, rango de humedad 0 a 95% (sin condensación).

Entorno de almacenamiento: Rango de temperatura -40 a +85 grados Celsius.

Fiabilidad: El tiempo medio entre fallos (MTBF) es ≥ 5 años.

Tamaño: Máximo 48 × 40 × 12 milímetros (mm).

Definición de interfaz

El PMS9103M utiliza una interfaz de 8 pines. Las definiciones de los pines son las siguientes:

PIN1 (VCC): Alimentación positiva (+5V)

PIN2 (GND): Alimentación negativa

PIN3 (SET): Pin de ajuste, nivel TTL @ 3.3V, nivel alto o circuito abierto es el estado de funcionamiento normal, nivel bajo es el estado de suspensión

PIN4 (RXD): Pin de recepción del puerto serie, nivel TTL @ 3.3V

PIN5 (TXD): Pin de transmisión del puerto serie, nivel TTL @ 3.3V

PIN6 (RESET): Señal de reinicio del módulo, nivel TTL @ 3.3V, nivel bajo reinicia

PIN7, PIN8: NC (Sin conexión) Notas para la atención

El sensor requiere una fuente de alimentación de 5V, pero los pines de comunicación y control necesitan un nivel de 3.3V. Si se conecta una MCU alimentada a 5V, es necesario agregar un circuito de conversión de nivel.

Los pines SET y RESET tienen resistencias pull-up internas y se pueden dejar flotantes cuando no se usan.

Cuando se utiliza la función de suspensión, el ventilador necesita al menos 30 segundos de tiempo estable para reiniciarse. Se recomienda que el tiempo de trabajo después de despertarse de la suspensión no sea inferior a 30 segundos para garantizar la precisión de los datos.
