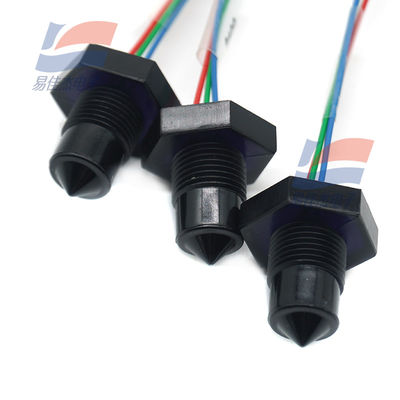

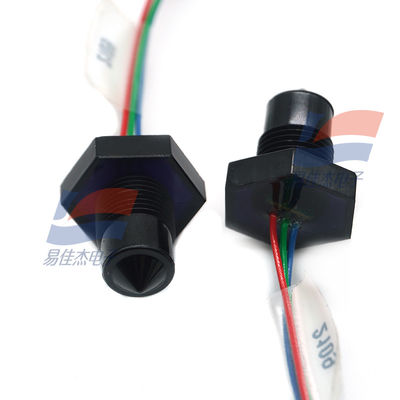

YJJ LLC102000 Sensor de nivel de salida digital utilizado para escenarios industriales de monitoreo de nivel de líquido

Descripción del producto:

El sensor de nivel de salida digital YJJ LLC102000 se utiliza para el monitoreo del nivel de líquido en escenarios industriales

Características:

LLC102000 es un sensor de nivel de líquido fotoeléctrico de tipo estándar de SST Sensing Company del Reino Unido, diseñado para escenarios industriales. Emplea una tecnología de estado sólido sin partes móviles y puede realizar detección de encendido/apagado de nivel de líquido de un solo punto. Es adecuado para escenarios de instalación con espacio limitado. Aquí está la descripción detallada de los parámetros:

Parámetros eléctricos principales

Indicadores específicos de parámetros

Voltaje de alimentación Máximo +15.4Vdc

Corriente de alimentación Máxima 2.5mA (en condiciones de alimentación de 15.4Vdc)

Tipo de salida Salida de transistor, salida push-pull compatible con TTL Corriente de salida: 100mA

Características del nivel de salida: Cuando el número de material D3 está seguido por "L", el nivel de salida en el aire es bajo; de lo contrario, es alto.

Voltaje de salida: Cuando la salida es alta, Vout = Vs - 1V (valor máximo); cuando la salida es baja, Vout = 0V + 0.5V (valor máximo); cuando no hay corriente de salida (Iout = 0mA), el nivel alto de salida Vout = Vs - 0.3V (valor máximo), y el nivel bajo de salida Vout = 0V + 0.1V (valor máximo).

Parámetros físicos y de instalación

Indicador específico de parámetro

Material de la carcasa Polisulfona

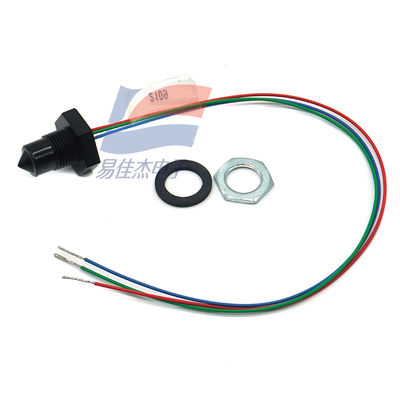

Método de instalación Instalación roscada, con especificación de rosca M12x1 - 8g

Diámetro del orificio de instalación adaptable Aproximadamente 12.5 ± 0.3mm

Par de apriete Máximo 1.5N・m (es decir, 13.26 pulgadas de libra)

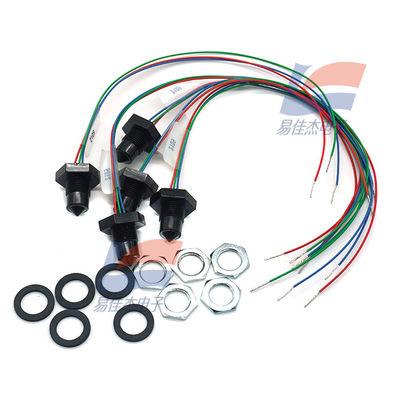

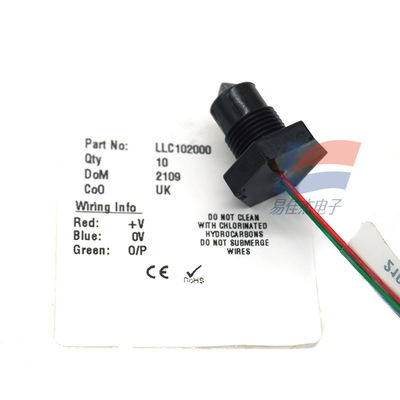

Configuración de la línea de conexión Cable de plomo de 250 mm, con extremos de cable estañados

Parámetros ambientales y de tolerancia

Indicador específico de parámetro

Temperatura de funcionamiento Tipo estándar, -25°C a + 80°C

Temperatura de almacenamiento Tipo estándar, -30°C a + 85°C

Capacidad de presión máxima Hasta 7 bar cuando el sello está intacto

Otras características clave

Utilizando el principio de la óptica de reflexión interna total, cuando el extremo de detección está cubierto por líquido, el cambio en la refracción de la luz infrarroja activa la conmutación del nivel de salida, logrando la detección del nivel de líquido;

Tiene un rendimiento de protección eléctrica, cumple con los estándares CE, adecuado para entornos electromagnéticos industriales complejos;

No hay partes móviles, lo que puede reducir el riesgo de fallas durante el uso y tiene un tamaño compacto, adecuado para la instalación en escenarios con espacio limitado.
