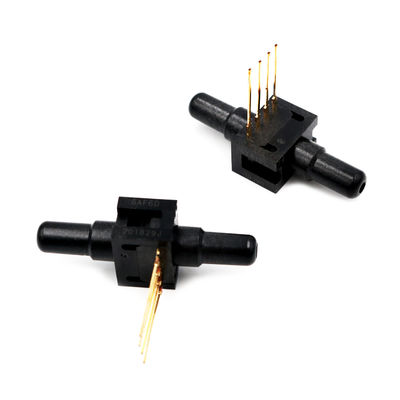

YJJ 26PCAFA6D Sensor de presión de 1 Psi se utiliza en el campo de la automatización industrial de equipos médicos

Descripción del producto:

El sensor de presión YJJ 26PCAFA6D de 1 Psi se utiliza en el campo de la automatización industrial de equipos médicos

Características:

Sensores de presión serie 22/24/26PC

Manómetro y diferencial/No amplificado

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 Internacional 11-800-737-3360 Canadá17

SENSOR DE MANÓMETRO

La presión se aplica al puerto P2. El puerto P1 ventila a la presión ambiente

Dimensiones de montaje (solo como referencia)

Terminación 1 x 4 (Estilo 1), Puerto recto (Estilo A)

El pin 1 está muescado y se muestra a la derecha del paquete. El pin 2 está al lado del pin 1, etc.

Voltaje de excitación — 10.0 16.0 Vdc

Tiempo de respuesta — — 1.0 ms

Resistencia de entrada 5.5 k 7.5 k 11.5 k Ohm

Resistencia de salida 1.5 k 2.5 k 3.0 k Ohm

Span P2>P1(1) Mín. Típ. Máx.

0 a 1 14.7 16.7 18.7 mV

0 a 5 47 50 53 mV

0 a 15 96 100 104 mV

Offset nulo Mín. Típ. Máx.

0 a 1 -2.0 0 +2.0 mV

0 a 5 -2.0 0 +2.0 mV

0 a 15 -2.0 0 +2.0 mV

-ity (BFSL P2>P1) Típ. Máx.

0 a 1 — ±0.50 ±1.75 % span

0 a 5 — ±0.50 ±1.5 % span

0 a 15 — ±0.50 ±1.0 % span

Desplazamiento nulo 25 °C a 0 °C, 25 °C a 50°C(2) Típ. Máx.

0 a 1 — — ±1.0 mV

0 a 5 — — ±1.0 mV

0 a 15 — — ±1.0 mV

Desplazamiento de span 25 °C a 0 °C, 25 °C a 50°C(2) Típ. Máx.

0 a 1 — ±1.5 ±4.5 % span

0 a 5 — ±1.0 ±1.7 % span

0 a 15 — ±0.75 ±1.5 % span

Repetibilidad e histéresis Típ. Máx.

0 a 1 — ±0.2 — % span

0 a 5 — ±0.2 — % span

0 a 15 — ±0.2 — % span

Sobrepresión P2>P1; P1>P2 Típ. Máx.

0 a 1 — — 20 psi

0 a 5 — — 20 psi

0 a 15 — — 45 psi

Notas:

1. El span es la diferencia algebraica entre la salida a las presiones de funcionamiento máximas nominales y la salida a 0 psi.

2. El error de temperatura se calcula con respecto a 25 °C.

ESPECIFICACIONES

Descripción de la característica

Temperatura de almacenamiento -55 °C a 100 °C [-67 °F a 212 °F]

Temperatura de funcionamiento -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura compensada 0 °C a 50 °C [32 °F a 122 °F]

Pasadores de alineación Pasadores de 0,86 mm [0,034 pulgadas] de diámetro se extienden a través de la PCB

Diámetro del puerto 1,88 mm [0,074 pulgadas] de diámetro utiliza tubos estándar de 0,59 mm [0,0625 pulgadas] ID

Orientación del puerto Paralelo a la PCB (perfil bajo en la placa)

Característica de recogida Característica de 3,18 mm [0,125 pulgadas] en la cubierta del puerto

SMT Soldadura · Sn 96.5 Ag 3.5 Flujo sin limpieza

· Sn 63 Pb 37 Flujo sin limpieza

Perfil de reflujo SMT Temperatura máxima pico de 260 °C [500 °F] durante 10 segundos

Compatibilidad con medios Ambos puertos están limitados a medios que son compatibles con poliftalamida,

fluorosilicona y silicona.

Calificación de choque probado a 150 g

Vibración MIL-STD-202. Método 213

(150 g media seno 11 ms)

Peso 0.5 gramos [0.0176 oz]
