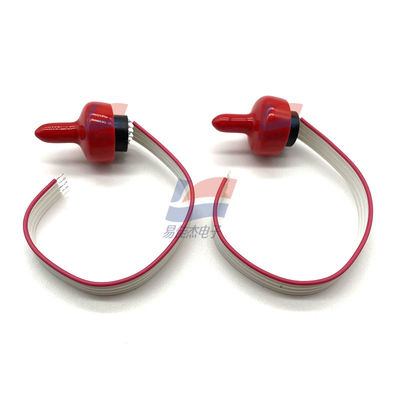

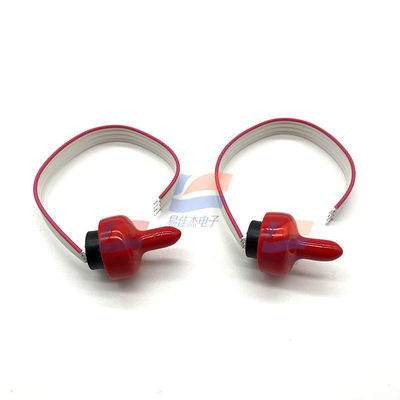

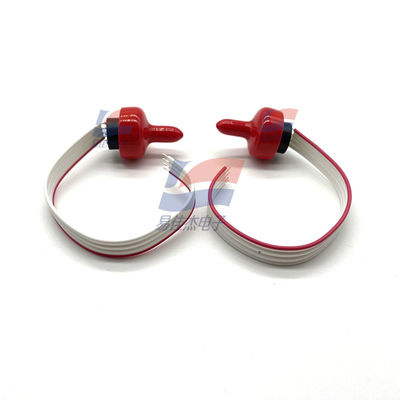

El sensor de presión YJJ NPI-19A-CZ021GH se utiliza en instrumentos biomédicos con una presión de 2.5 psi

Descripción del producto:

El sensor de presión YJJ NPI-19A-CZ021GH se utiliza en instrumentos biomédicos con una presión de 2.5 Psi

Características:

Los principales parámetros y aplicaciones del sensor de presión NPI-19A-CZ021GH son los siguientes:
Descripción del parámetro
‌Presión de trabajo‌: 17.2 KPa
‌Voltaje de salida‌: El voltaje de salida varía según la configuración. Por ejemplo, la versión de excitación de corriente constante puede proporcionar una salida de corriente de 1.5mA.
Voltaje de alimentación: Algunas configuraciones admiten una fuente de alimentación de 10V.
Temperatura de trabajo: Hasta 125℃
Forma de embalaje: Utiliza una estructura de núcleo lleno de aceite
Tipo de interfaz: Admite cableado flexible o puertos tipo N
Aplicación principal
‌Monitoreo de sedimentación‌: Adecuado para el monitoreo de desplazamiento en escenarios como vías de ferrocarril y cimientos de edificios.
Adecuado para entornos hostiles: Equipado con aislamiento medio y diseño de núcleo lleno de aceite, puede soportar alta humedad, vibraciones y otras condiciones de trabajo adversas.

Especificaciones detalladas del sensor de presión NPI-19A-CZ021GH
El NPI-19A-CZ021GH es un sensor de presión de grado industrial de la serie NPI-19 de NovaSensor, una marca de Amphenol. Está diseñado principalmente para escenarios de medición de baja presión, adoptando tecnología de aislamiento dieléctrico y proceso de detección piezorresistiva, que combina alta precisión y alta fiabilidad. A continuación se presentan sus parámetros detallados e información clave:
1. Parámetros técnicos principales
1.1 Parámetros relacionados con la presión
Tipo de medición: Presión manométrica
Rango de medición estándar: 0~2.5 psi (equivalente a 0~17.2 kPa, 1 psi ≈ 7 kPa)
Presión máxima de sobrecarga: 3 veces la presión nominal (para fuente de alimentación de corriente constante), 2 veces la presión nominal (para fuente de alimentación de voltaje constante)
Precisión estática: ±0.1% FSO (valor típico), ±0.5% FSO (valor máximo), incluidos errores de linealidad, repetibilidad e histéresis
Rango de compensación de temperatura: 0~70℃ (32~158°F), el error de temperatura máximo después de la compensación es ≤0.75% FSO

Parámetros ambientales y físicos
2.1 Adaptabilidad ambiental
Temperatura de funcionamiento: -40~125℃ (-40~257°F)
Temperatura de almacenamiento: -40~125℃ (-40~257°F)
Adaptabilidad a la humedad: No hay una indicación clara, se recomienda evitar el entorno de condensación (compatible con la humedad industrial convencional)
Resistencia a la vibración: Admite el entorno de vibración industrial convencional a una frecuencia de 20~2000Hz (valores específicos no especificados, consulte las características de la serie)
Resistencia a los golpes: Admite la resistencia a los golpes de grado industrial bajo un pulso de 11ms (consulte las características de resistencia a los golpes de 100g de la serie)
2.2 Parámetros físicos y estructurales
Material principal: diafragma de aislamiento de acero inoxidable 316, compatible con medios adaptativos 316SS (fuerte resistencia a la corrosión)
Especificaciones de dimensiones: Estructura cilíndrica, diámetro 18.8~19mm, longitud 7~7.1mm (tamaño estándar de la serie NPI-19)
Peso: Aproximadamente 10 gramos (diseño ligero, fácil de integrar)
Puerto de presión: Sin puerto incorporado (necesita ser emparejado con un módulo de puerto adaptativo), admite diseño de sello soldado/sello lateral, interfaces de rosca opcionales como 1/2"-20 UNF, 1/4"-18 NPT
Especificación de sellado: La configuración de tipo A incluye junta tórica (tamaño φ16.76×0.99mm) para garantizar el rendimiento del sellado
Forma de embalaje: Tubo (embalaje tubular), conveniente para el almacenamiento y el transporte
3. Características del producto y escenarios de aplicación
3.1 Ventajas principales
Diseño de aislamiento dieléctrico: El chip del sensor está empaquetado en una cavidad llena de aceite, y el medio de medición está aislado por un diafragma de acero inoxidable para evitar daños al chip causados por la corrosión o la contaminación
Tecnología avanzada: Adopta la tecnología de detección piezorresistiva Senstable®, y el sustrato cerámico híbrido integra una red de resistencias de compensación de temperatura, con excelente estabilidad
Modos de fuente de alimentación dual: Admite corriente constante (1.5mA) o fuente de alimentación de voltaje constante (10V CC), adaptándose a diferentes requisitos de diseño del sistema
Larga vida útil: La vida útil del ciclo de presión es de aproximadamente 10 millones de veces, con una pequeña deriva a largo plazo y una fuerte durabilidad en escenarios industriales
3.2 Aplicaciones típicas
Sistemas de control de presión de líquidos/gases, detección de procesos industriales y control automático
Gestión de energía, protección ambiental y sistemas de tratamiento de agua (como la detección del nivel de agua del puente)
Sistemas de navegación marítima, equipos de refrigeración y generación de oxígeno, sistemas de motores diésel, equipos de maquinaria agrícola
Sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado), instrumentos biomédicos y otros escenarios de medición de baja presión y alta precisión
4. Notas complementarias
Este modelo pertenece al modelo de baja presión de la serie NPI-19. Para rangos de medición más altos (como 0~300 psi), puede consultar el modelo NPI-19 VC de la misma serie. Para definiciones detalladas de pines, esquemas de adaptación de puertos o curvas completas de error de temperatura, puede consultar el manual técnico oficial de la serie NPI-19 de Amphenol, o contactar a los agentes autorizados de la marca para obtener soporte personalizado.
