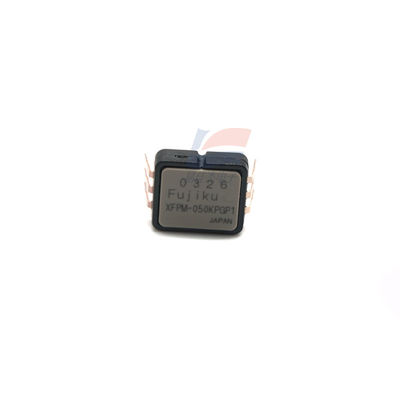

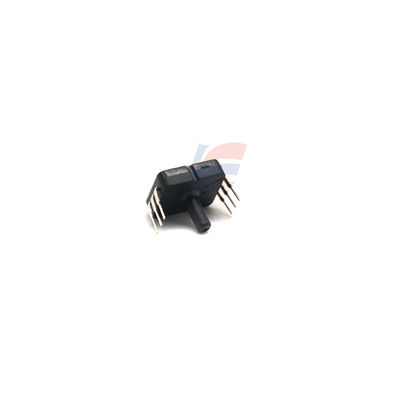

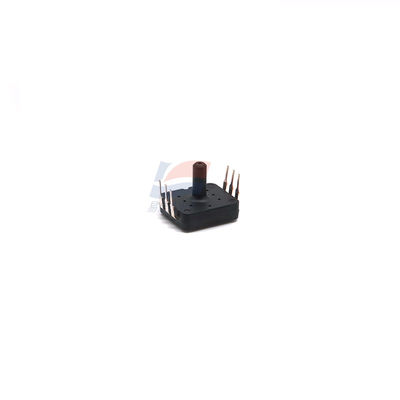

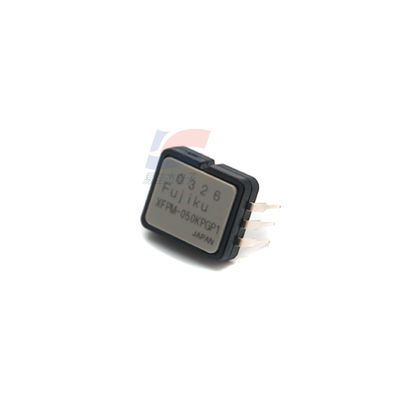

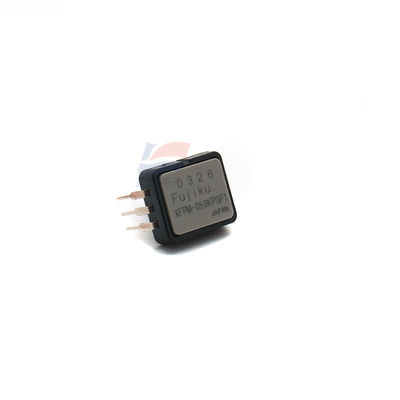

YJJ XFPM-050KPG XFPM-050KPGR Sensores de Presión para Instrumentación de Automatización Industrial

Descripción del producto:

Sensores de presión YJJ XFPM-050KPG XFPM-050KPGR para instrumentación de automatización industrial

Características:

El XFPM-050KPG es un sensor de presión piezorresistivo de alta precisión producido por Fujikura. Cuenta con bajo consumo de energía y amplia adaptabilidad a la temperatura, y se utiliza ampliamente en control industrial, equipos médicos y otros escenarios. La siguiente es la descripción detallada de los parámetros y la introducción del uso de este sensor:
I. Descripción de los parámetros principales
(1) Parámetros de rendimiento básico
Rango de medición: 0~7.25 psi (aproximadamente 0~50 kPa), perteneciente a la categoría de medición de micro-presión, con modo de detección de presión manométrica.
Relacionado con la precisión: Precisión general ±1.5% FS (escala completa), incluyendo no linealidad, histéresis, etc. Errores integrales; algunas especificaciones pueden lograr una mayor precisión, con un rango de error tan bajo como ±0.125% FS (opcional).
Señal de salida: Salida de voltaje analógico, desplazamiento típico del punto cero 0.2V; admite varios tipos de salida estándar (opcional), como 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc, etc.
Sensibilidad: El parámetro de sensibilidad es 3 (unidad adaptada a las características de salida de voltaje), la señal de salida a escala completa corresponde linealmente a los cambios de presión, lo que facilita la adquisición y el procesamiento de la señal.
Tiempo de respuesta: 2000 µs (2 milisegundos), capaz de responder rápidamente a los cambios de presión, adecuado para escenarios de monitoreo de presión dinámica.
(2) Parámetros eléctricos y de consumo de energía
Tensión de alimentación: 4.75~5.25 Vdc, compatible con tensiones de alimentación de 3.0V, 3.3V, 5.0Vdc, adecuado para diferentes requisitos de alimentación de equipos.
Corriente máxima: 10.0 mA, modo de bajo consumo de energía (3.3Vdc) máximo solo 2 mA, adecuado para dispositivos alimentados por batería o sistemas de baja potencia.
Resistencia de aislamiento: 4Ω, rendimiento de impedancia de CC estable entre el circuito y el cuerpo elástico, lo que garantiza la seguridad eléctrica.
(3) Parámetros ambientales y de temperatura
Rango de temperatura de funcionamiento: -40℃~125℃, adecuado para entornos de temperatura extremadamente alta y baja.
Rango de compensación de temperatura: 0℃~85℃, dentro de este rango, el punto cero y la deriva de sensibilidad se compensan estrictamente, lo que garantiza una precisión de medición estable.
Estabilidad: Posee una excelente estabilidad a largo plazo y capacidad anti-deriva, el parámetro de deriva es 4 (basado en el porcentaje de escala completa), lo que reduce la frecuencia de calibración durante el uso a largo plazo.
(4) Parámetros mecánicos y estructurales
Material y embalaje: El material del cuerpo principal es acero inoxidable, con buen aislamiento; la forma de embalaje es DIP-6 (paquete de doble línea), estructura cuadrada, tamaño pequeño (largo × ancho = 8.0 mm × 8.0 mm), admite instalación de orificio pasante (Through Hole Mount).
Interfaz de presión: Puerto recto, diámetro del puerto 3.2 mm, altura 6 mm, lo que facilita la conexión con la tubería del medio medido.
Capacidad de sobrecarga: Permite sobrecarga del 7% FS, tiene alta capacidad de protección contra golpes y sobrepresión, lo que extiende la vida útil.
II. Aplicaciones principales
Automatización industrial: Adecuado para el monitoreo de presión en sistemas hidráulicos/neumáticos, control de retroalimentación de presión en maquinaria y máquinas industriales, moldeo por inyección, moldeo por estampado, etc., así como monitoreo del estado de presión de bombas y compresores, lo que ayuda a optimizar los procesos de producción y garantizar el funcionamiento seguro de los equipos.
Equipos médicos: Se puede integrar en monitores de presión arterial desechables, monitores multiparamétricos, analizadores de células sanguíneas, etc., para la medición precisa de la presión arterial humana, la presión de la tubería de gas, etc., cumpliendo con los estrictos requisitos de los equipos médicos en cuanto a precisión y estabilidad.
Electrónica de consumo y electrodomésticos: Adecuado para electrodomésticos como lavadoras, aspiradoras, dispositivos de inflado, etc., para escenarios como control de interruptores de presión, medición indirecta del nivel de líquido (a través de la conversión de presión), etc., mejorando la inteligencia y la fiabilidad del producto. Equipos de laboratorio y pruebas: Se utiliza para la calibración y el monitoreo de la presión de los sistemas HVAC (calefacción, ventilación y aire acondicionado) y refrigeración, así como para los requisitos de medición de micro-presión en varios experimentos de investigación científica. Es compatible con entornos de alimentación de voltaje múltiple en laboratorios y es fácil de instalar.
Otros escenarios: También se aplica en áreas como el monitoreo de presión en salas blancas y la detección de presión para equipos de movimiento. Con un amplio rango de temperatura (-40℃~125℃) y características de bajo consumo de energía, es adecuado para entornos de trabajo complejos.
III. Ventajas principales del producto
Adopta tecnología de detección piezorresistiva avanzada, con alta precisión y capacidades de respuesta rápida, con fuerte capacidad anti-interferencia (de acuerdo con las normas CE EMI).
Amplio rango de temperatura de funcionamiento (-40℃~125℃) y diseño de compensación de temperatura, adecuado para mediciones estables en entornos hostiles.
Embalaje compacto y métodos de instalación flexibles, compatible con varios requisitos de integración de equipos y compatible con ajustes de especificaciones personalizados.
