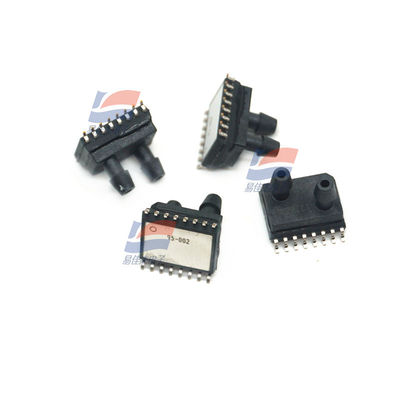

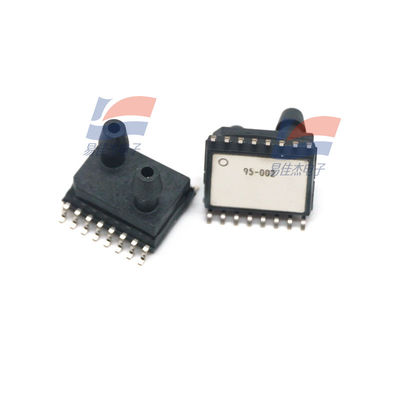

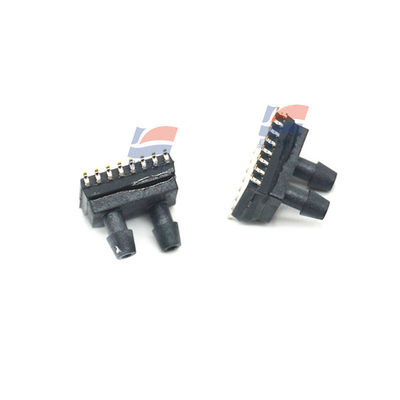

Descripción del producto:

Los sensores de presión YJJ SM9541-140C-S-C-3-S se utilizan en equipos médicos de diálisis

Características:

La detección de los parámetros respiratorios de la máquina de anestesia se limita solo al modo de ventilación mecánica convencional, y la selección del sensor de presión, un componente clave de la máquina de anestesia, es muy importante.

Para las máquinas de anestesia, la parte de detección de presión debe ser muy sensible para medir con precisión la inhalación y exhalación del paciente, así como el gas administrado al flujo de aire. Por lo tanto, se deben seleccionar sensores que puedan detectar presión diferencial o flujo de aire a tasas muy bajas. El sensor debe ser capaz de medir el pico de la respiración de un paciente, o el punto de inflexión entre la inhalación y la exhalación. Una vez determinados los requisitos de presión, flujo de aire y medios, se deben considerar los requisitos de precisión y estabilidad, incluidas las bandas de error totales. Considere el factor de diseño de ser más pequeño, estético y portátil. La calibración del cliente también puede ser considerada, especialmente para aplicaciones de CPAP (presión positiva continua en las vías respiratorias), para maximizar el rendimiento del producto y que coincida con el patrón de respiración del paciente.

En la máquina de anestesia, el sensor de presión SM9541 se puede utilizar para medir la velocidad espiratoria, la velocidad inspiratoria, la presión espiratoria, la presión inspiratoria, la PEEP. La serie SM9541 es un chip de sensor de presión piezorresistivo de alta estabilidad montado en un sustrato cerámico. Utiliza la resistencia de película delgada en el sustrato cerámico para la corrección de cero, la compensación de temperatura de cero y la compensación de temperatura de sensibilidad. Se acciona mediante una fuente de voltaje constante.

La serie SM9541 es un chip de sensor de presión piezorresistivo de alta estabilidad montado en un sustrato cerámico. Utiliza la resistencia de película delgada en el sustrato cerámico para la corrección de cero, la compensación de temperatura de cero y la compensación de temperatura de sensibilidad. Se acciona mediante una fuente de voltaje constante. El SM9541 admite la lectura de datos I2C y puede establecer la velocidad de transmisión de 4 MHz.

1) Rango de micropresión: 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) Amplio rango de compensación de temperatura: -5°C a 65°C

3) Precisión: ±1%

4) Calibración de punto cero y compensación de temperatura

5) Chip de silicio de alto rendimiento y estable

6) Se admiten presión de tabla y presión diferencial

7) Valor de salida de presión I2C: 1638 a 14745

La interfaz del sensor de presión SM9541 es I2C y solo se necesitan dos resistencias de 4,7 k ohmios. Se requiere un condensador de filtro de 0,1 uF en el pin de alimentación.

Especificaciones:
