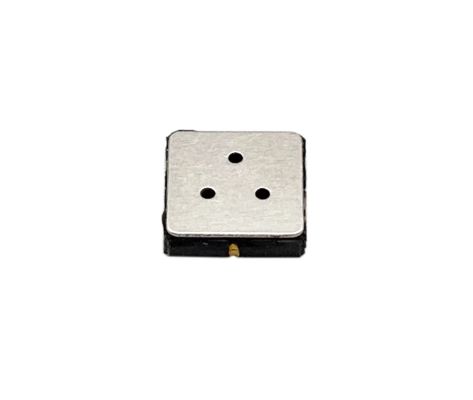

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS Sensor de gases VOC de alta sensibilidad y bajo consumo de energía Sensor de calidad del aire

Introducción general:

El SMD1013 es un sensor de gas semiconductor MEMS (Micro-Electro-Mechanical Systems), que está diseñado con tecnología de alta precisión.proporcionando una buena protección y estabilidad para los componentes sensibles internosEste sensor es capaz de detectar diversos gases, incluyendo alcohol, humo, formaldehído, etc., por lo que es adecuado para una amplia gama de aplicaciones en el monitoreo ambiental, detección de seguridad,y control de procesos industriales.

Las especificaciones técnicas:

• Gas y rango de concentración detectados:
  • El sensor puede detectar el etanol en un rango de concentración de 0 a 100 ppm. También es sensible a otros gases mencionados anteriormente,lo que lo convierte en una opción versátil para diferentes escenarios de detección de gases.
  • La resolución para la detección de etanol es de 0,2 ppm, lo que permite medir con precisión las concentraciones de etanol de bajo nivel.
• Parámetros eléctricos:
  • Tensión del circuito (Vc): puede funcionar bajo un voltaje del circuito de ≤5V o 3.3V DC, proporcionando flexibilidad en diferentes diseños de circuito.
  • Tensión de calefacción (Vh): la tensión de calefacción requerida es de 1,6 ± 0,1 V, que puede ser de corriente alterna o continua.Este calentamiento es crucial para activar el material semiconductor dentro del sensor para mejorar su rendimiento de detección de gases.
  • Resistencia a la carga (RL): la resistencia a la carga es ajustable y el valor específico está sujeto al informe de entrega.Este ajuste permite a los usuarios optimizar la salida del sensor de acuerdo con sus requisitos de circuito específicos.
  • Resistencia al calentamiento (Rh): a temperatura ambiente, la resistencia al calentamiento se mide en 45 ± 3 Ω.
  • Consumo de energía de calefacción (Ph): el consumo de energía de calefacción es ≤ 30 mW, lo que indica un consumo de energía relativamente bajo para el proceso de calefacción.
  • Resistencia del cuerpo sensible (Rs): cuando se prueba en el aire, la resistencia del cuerpo sensible oscila entre 10 y 500 KΩ.
• Sensibilidad y parámetros relacionados:
  • Sensitividad (S): definida como R0 (en el aire) / Rs (en 10 ppm de etanol), la sensibilidad del sensor SMD1013 es ≥ 6,que muestran un cambio significativo en la resistencia cuando se exponen a una pequeña cantidad de etanol en el aire.
  • Pendiente (α): la pendiente, que representa la velocidad de cambio de la respuesta del sensor con respecto a las diferentes concentraciones de etanol, es ≤ 0,3 (R10 ppm / R1 ppm de etanol).
• Condiciones de ensayo:
  • Condiciones ambientales: Las condiciones de ensayo estándar para la temperatura y la humedad son de 20 ± 2 °C y 55 ± 5 % RH, respectivamente.
  • Condiciones del circuito: para el circuito de ensayo estándar, Vc se fija en 5 V o 3,3 ± 0,1 V y Vh en 1,6 ± 0,1 V. El tiempo de precalentamiento necesario para poder realizar una medición precisa es de 3 a 5 minutos.
• Tiempo de respuesta y recuperación:
  • Tiempo de respuesta (T90): El sensor tarda menos de 30 segundos en alcanzar el 90% de su valor de respuesta final cuando se expone al gas objetivo, lo que indica una característica de acción relativamente rápida.
  • Tiempo de recuperación (T10): el sensor puede recuperarse al 10% de su estado inicial en menos de 60 segundos después de que se retire el gas.
• Duración de servicio:

El sensor de gas SMD1013 tiene una vida útil de ≥3 años, lo que garantiza un funcionamiento fiable a largo plazo en diversas aplicaciones.

Aplicaciones

• Seguridad en el hogar: puede integrarse en los sistemas de seguridad del hogar para detectar fugas de alcohol (por ejemplo, en hogares con una gran cantidad de alcohol almacenado),así como la presencia de humo y formaldehído, que pueden ser perjudiciales para la salud humana.
• En entornos industriales: en entornos industriales, puede utilizarse para controlar la concentración de compuestos orgánicos volátiles como el aire,Ayudar a garantizar un entorno de trabajo seguro y cumplir con las normas ambientales.
• Automotriz y transporte: Para aplicaciones en el campo automotriz, se puede utilizar para detectar el alcohol en la cabina del conductor para prevenir la conducción ebrio.puede aplicarse en vehículos de transporte público para controlar la calidad del aire dentro de las cabinas.
