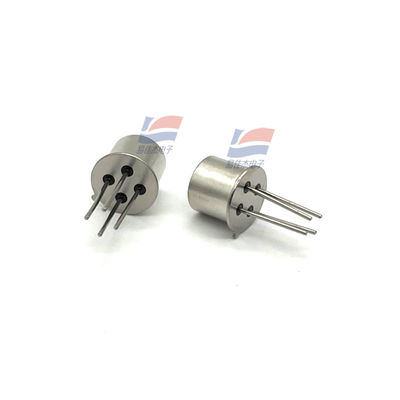

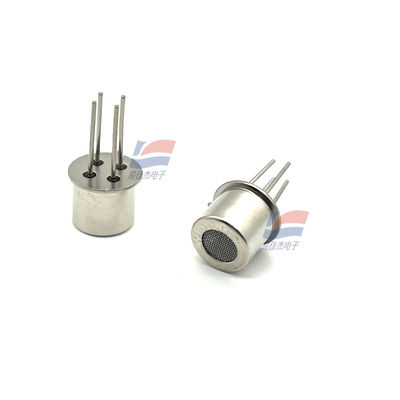

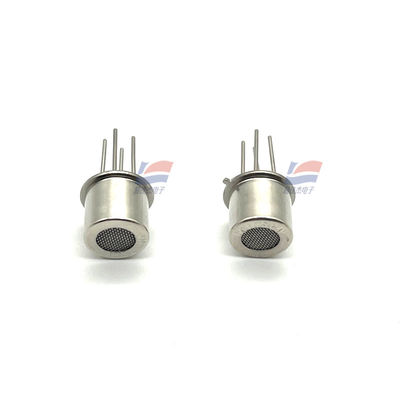

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Descripción del producto:

Sensor de calidad del aire de óxido metálico (MOS) YJJ MP801 de 0.5 - 1000 PPM

Características:

El MP801 es un sensor de calidad del aire de óxido metálico (MOS), sensible al benceno, -, formaldehído, alcohol y humo. Su rango de detección típico es de 0.5 - 1000 ppm (medido por alcohol), y las condiciones estándar de prueba son 20 ± 2 °C, 65 ± 5% HR, con un tiempo de precalentamiento de ≥ 48 horas.

Símbolo de parámetros / Unidad Valor típico / Rango Observaciones

Gas detectado — Ácido benzoico, -, Formaldehído, Alcohol, Humo No selectivo, sensible a múltiples COVs y humo

Rango de detección ppm 0.5 - 1000 (Alcohol) Los datos se basan en el alcohol como referencia, otros gases requieren calibración

Voltaje de bucle Vc ≤ 24 V CC Prueba estándar Vc = 5.0 ± 0.1 V

Voltaje de calentamiento Vh 5.0 ± 0.1 V CA/CC Requiere fuente de alimentación estable para garantizar la consistencia

Resistencia de carga Rl Ajustable Mediante división de voltaje para convertir el cambio de resistencia en salida de voltaje

Resistencia de calentamiento Rh 95 ± 10 Ω (temperatura ambiente) De la medición real, varía entre aproximadamente 85 - 130 Ω para diferentes lotes, consulte la medición real / especificaciones del lote

Consumo de energía de calentamiento Ph ≤ 300 mW Otros datos también muestran ≤ 240 mW, es una diferencia de lote

Resistencia del cuerpo sensible Rs 1 kΩ - 15 kΩ (10 ppm Alcohol) Cambia con el tipo / concentración de gas

Sensibilidad S ≥ 2 (10 ppm Alcohol) S = Rs (aire) / Rs (10 ppm Alcohol)

Pendiente de concentración α ≤ 0.6 (Alcohol) α = R (50 ppm) / R (10 ppm), refleja la linealidad

Condiciones estándar de prueba — T = 20 ± 2 °C; HR = 65 ± 5%; Vc = 5.0 ± 0.1 V; Vh = 5.0 ± 0.1 V Los datos se basan en estas condiciones

Tiempo de precalentamiento — ≥ 48 horas Las piezas nuevas / después de un largo almacenamiento requieren un precalentamiento suficiente

Paquete / Pin — Metal, DIP-4 1/2 pines para calentamiento; 3/4 pines para medición

Principio de funcionamiento — Óxido metálico semiconductor (MOS) La resistencia aumenta con la concentración del gas objetivo

Consejos de selección y uso

Rango de detección y sensibilidad: 0.5 - 1000 ppm basado en el alcohol como referencia; S ≥ 2 a 10 ppm de alcohol es el punto de referencia, se requiere calibración real según el gas objetivo y el rango de concentración.

Fuente de alimentación y calentamiento: Voltaje de bucle ≤ 24 V CC; Calentamiento Vh = 5.0 ± 0.1 V (CA/CC); Resistencia de calentamiento Rh ≈ 95 ± 10 Ω, Consumo de energía ≤ 300 mW (datos muestran ≤ 240 mW), consulte la medición real / especificaciones del lote.

Resistencia de carga Rl: División de voltaje ajustable para obtener salida de voltaje; Rl afecta la sensibilidad y la linealidad, es necesario optimizar la coincidencia con el gas objetivo.

Entorno y estabilidad: Prueba estándar 20 ± 2 °C, 65 ± 5% HR; Para almacenamiento a largo plazo, se recomienda -20 a +60 °C, sellado en seco; Evite gases de alta concentración, vapor de silicio y condensación de agua antes de encender.

Precalentamiento y envejecimiento: Piezas nuevas o después de un largo almacenamiento, precalentar ≥ 48 horas; El tiempo de envejecimiento para el almacenamiento debe extenderse en consecuencia para períodos de almacenamiento más largos.

No selectividad y sensibilidad cruzada: Responde a benceno, -, formaldehído, alcohol y humo; Es necesario evaluar la interferencia en el escenario objetivo y calibrar.

Explicación de las variaciones de datos

Consumo de energía de calentamiento: Los datos principales son ≤ 300 mW, también se describen como ≤ 240 mW, es una diferencia de lote / versión, consulte la medición real y las especificaciones del lote.

Resistencia de calentamiento: Comúnmente alrededor de 95 ± 10 Ω, algunos datos 85 - 130 Ω, se recomienda diseñar el sesgo basado en la medición real del lote.
