Descripción del Producto:

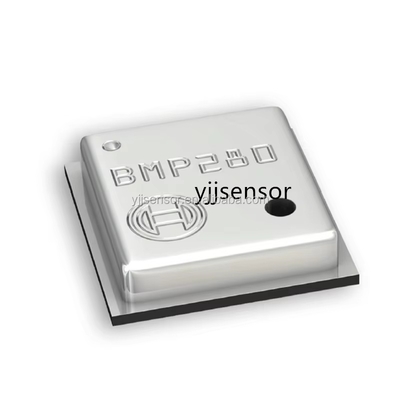

El sensor de presión barométrica digital de potencia ultrabaja YJJ BMP280 se utiliza en el campo de la meteorología

Características:

BMP280 es un sensor de presión absoluta diseñado para aplicaciones móviles. El módulo del sensor está empaquetado en un paquete extremadamente compacto. Su pequeño tamaño y bajo consumo de energía permiten su implementación en dispositivos que funcionan con baterías, como teléfonos móviles, módulos GPS o relojes.

Al igual que su predecesor, BMP180, el BMP280 se basa en una tecnología comprobada de sensor de presión piezoresistivo con alta precisión y linealidad, así como estabilidad a largo plazo y alta robustez EMC. Numerosas opciones de operación de dispositivos brindan la mayor flexibilidad para optimizar los dispositivos en cuanto a consumo de energía, resolución y rendimiento del filtro. Los desarrolladores cuentan con un conjunto de valores predeterminados probados (como casos de uso) para simplificar el diseño tanto como sea posible.

solicitud

- navegación GPS mejorada (por ejemplo, mejora del tiempo, navegación a estima, detección de pendientes)

- navegación interior (detección de piso, detección de ascensor)

- aplicaciones de navegación, ocio y deportes al aire libre

- pronóstico del tiempo

- aplicaciones sanitarias (por ejemplo, espirometría)

- indicación de velocidad vertical (por ejemplo, velocidad de subida/bajada)

Descripción del pin:

Pin1: VCC (fuente de alimentación de 3,3 V)

Pin2: TIERRA

Pin3: SCL (señal de reloj del modo de comunicación I2C)

Pin4: SDA (señal de datos del modo de comunicación I2C)

Pin5: CSB (el pin usado en el modo de comunicación SPI, no usado esta vez, se puede suspender)

Pin6: SDO (bit de control de dirección del sensor, al conectar GND, la dirección del dispositivo en I2C es 0xEC y el nivel alto es 0xEC + 1, esta vez conectando GND)

Rango de prueba del sensor:

Temperatura: - 45 ℃ ~ + 85 ℃

Presión atmosférica: 0~20000hPa (hpa)

Principales modos de medición:

Modo de suspensión: cuando la corriente alcanza el nivel de uA, el valor típico es 0,1 ua y el valor máximo es 0,3 ua. Se detiene todo trabajo de medición.

Modo normal: funcionamiento normal, el intervalo de tiempo de trabajo relevante se puede controlar a través del registro.

Modo forzado: el control principal inicia un comando de recolección, el sensor recolecta una señal y luego ingresa al modo de suspensión, esperando la siguiente excitación (esta vez es inútil).

Todos los registros y sus direcciones en el sensor BMP280 se muestran a continuación. Consulte el manual de datos para obtener más detalles.
