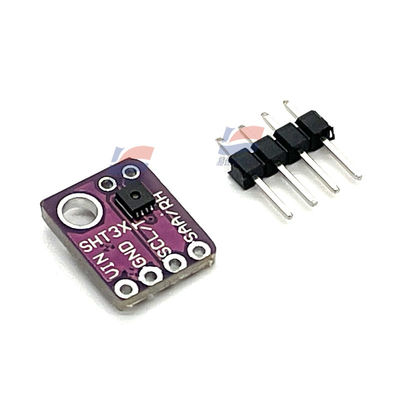

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Sensor de temperatura y humedad módulo de sonda módulo para la comunicación I2C IIC aire

Descripción del producto:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Sensor de temperatura y humedad módulo de sonda módulo para la comunicación I2C IIC aire

Características:

Los parámetros principales del sensor de humedad y temperatura SHT31 son los siguientes:

Parámetros básicos

Rango de medición de la humedad: 0%-100% RH

Rango de medición de la temperatura: -40°C - 125°C

Precisión de medición de la humedad: ± 2% RH

Precisión de medición de la temperatura: ± 0,2°C

Voltado de funcionamiento: 2,15 V - 5,5 V

Corriente de funcionamiento: < 1,5 mA

Interfaz de comunicación: I2C

Tamaño del paquete: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

Función de expansión

Modo de alarma: admite alarmas de temperatura y humedad extremas. Estas alarmas se pueden restablecer a través de funciones de restablecimiento de software o hardware.

Capacidad antiinterferencia: la carcasa de material PE. Se recomienda evitar entornos de alta temperatura (> 80 °C).

Tiempo de respuesta: la medición de la humedad dura aproximadamente 8 segundos.

Notas para atención

Cuando se utilice efectivamente, es necesario prestar atención al rango de temperatura de trabajo del sensor y evitar exceder el límite recomendado.

Durante la conexión, es necesario hacer coincidir la dirección I2C y la configuración de la línea de reloj/línea de datos.

El chip SHT31 tiene ocho pines:

Los comentarios del nombre del pin

1 pin de datos SDA, entrada/salida

2 Pín de dirección ADDR, introduzca

3 Pin de alarma ALENT, salida;Suspendido cuando no se utiliza

Pín de reloj SCL, entrada/salida

5 VDD pin de alimentación, entrada

6 pin de reinicio de nRESET, bajo nivel válido, entrada

7 R alfiler inútil, molido

8 Pín de tierra VSS

La repetibilidad afecta al tiempo de medición del SHT30 y, por tanto, al consumo de energía del sensor.

La dirección del sensor se cambia al cambiar el voltaje del pin ADDR. La dirección predeterminada es cuando el ADDR se conecta al VSS (0X44), que se puede cambiar a 0X45.Por favor, consulte el manual de datos.

Especificaciones:
