Descripción del producto:

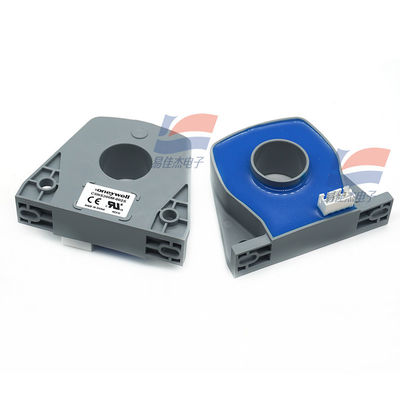

Sensor de corriente de bucle cerrado con principio de compensación magnética YJJ CSNS200M-002S
Características:
Equipo de medición del sensor de corriente de bucle cerrado CSNS200M-002S, los parámetros principales son los siguientes:
Parámetros principales
Corriente nominal: 200A (valor eficaz de CA)
Rango de medición: 0 a ±400A (pico CC/CA)
Corriente de salida simulada: 50A resultan en una salida de 100mA
Relación de transformación: 1/200
Precisión: superior a ±0,75% a 25℃
Características de alimentación y eléctricas
Tensión de alimentación: ±12 a 18 VCC (±5%)
Aislamiento eléctrico primario/secundario: 6 kVrms / 50 kHz / 1 minuto
Características ambientales y mecánicas
Rango de temperatura de funcionamiento: -40 a 85 grados Celsius
Rango de temperatura de almacenamiento: -40 a 90℃
Consumo de energía: 20mA (incluida la corriente de salida)
Carcasa: Material plástico aislante
Forma de conexión: Perforación primaria, conector secundario de 4 pines
Rendimiento dinámico
Corriente de compensación cero: Mejor que ±0,30mA a 25℃
Deriva de temperatura: 0 - 70℃ mejor que ±0,60mA
Linealidad: Mejor que ±0,20%
Tiempo de respuesta: Mejor que 500ns
Ancho de banda: CC a 150 kHz
dl/dT sigue con precisión: mejor que 100A/μsCorriente nominal (In): 200a.t RMS (valor nominal)
Rango de medición: 0~ 400a. t(Pico CC~CA)
La resistencia medida (70 ℃): Rm min Rm Max
Con 18V, a 200 a.t. Max: 20ohm 140ohm
Con 18V, a 400 a.t. Max: 20ohm, 50ohm
Corriente de salida analógica (a 200A): 100mA
Relación de vueltas: 1/2000
Precisión (25 ℃): superior a más o menos 0,75% In
Tensión de alimentación: 12~18VCC(1V)
Aislamiento eléctrico: 6KVrms/50KHz/1 minuto
Especificaciones:
| Rango de medición |
0 a ±200A (pico CC/CA) |
| Corriente de salida analógica |
100mA a 50A |
| Relación de transformación |
1/2000 |
| Tensión de alimentación |
±12 a 18VCC (±5%) |
