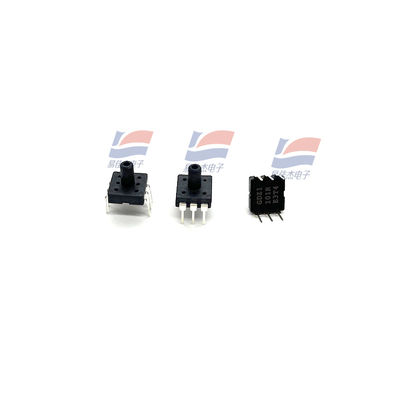

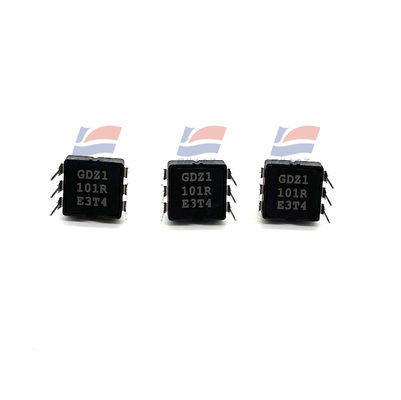

YJJ XGZP701DB1R Sensor de presión DIP Paquete MEMS Presión hidráulica neumática 700KPa1 Vacío de presión negativa

Descripción del producto:

Sensor de presión YJJ XGZP701DB1R, paquete DIP, MEMS, presión neumática hidráulica, 700KPa, presión negativa, vacío

Características:

La serie XGZP es un sensor de presión adecuado para campos biomédicos, meteorológicos y otros, cuyo núcleo es un chip sensor de presión procesado por tecnología MEMS. El chip sensor de presión consta de una película elástica y cuatro resistencias integradas en la película. Las cuatro resistencias variables forman la estructura del puente de Whitstone, que genera una señal de salida de voltaje proporcional a la presión aplicada cuando se aplica a la película elástica.

Características del producto:

Rango de medición -100kPa ~ 20kPa...700 kpa

Tecnología MEMS

Forma de presión manométrica

Paquete SOP o DIP

Adecuado para gases o líquidos no corrosivos

Rango de temperatura de funcionamiento: -40℃ ~ +125℃

La cavidad trasera del chip está presurizada

La orientación de los pines es opcional

Aplicación:

Medidor electrónico de presión arterial, generador de oxígeno, alcoholímetro, monitor y otros campos médicos

Medidor de presión de neumáticos, sensor MAP y otros componentes electrónicos automotrices

Masajeador, silla de masaje, cama de colchón de aire y otros equipos de fitness deportivo

Lavadoras, máquinas de cerveza, máquinas de café, luces de emergencia, aspiradoras, componentes neumáticos y otros campos

Rendimiento estructural:

Chip sensible a la presión: silicio

Cable N: cable de oro

Carcasa del paquete N: material PPS

Pin N: cobre plateado

Peso neto N: aproximadamente 1 g

Rendimiento eléctrico:

Fuente de alimentación N: ≤10V CC o ≤ 2.0ma CC

Impedancia de entrada N: 4 k Ω ~ 6 k

Impedancia de salida N: 4 k Ω ~ 6 k

Resistencia de aislamiento N: 100 m Ω, 100 VCC

Sobrecarga permitida N:

0 ~ 20 kpa...200kPa: 2 veces el rango completo

0 ~ 500 kpa...700kPa: 1.5 rango completo

Condiciones básicas:

Medio de medición N: aire

Temperatura media N: (25±1) ℃

Temperatura ambiente N: (25±1) ℃

Vibración N: 0.1g (1m/s2) Máx.

Humedad: (50%±10%) HR

Fuente N: (5±

Especificaciones:
