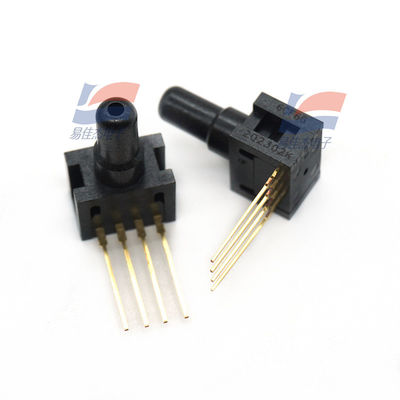

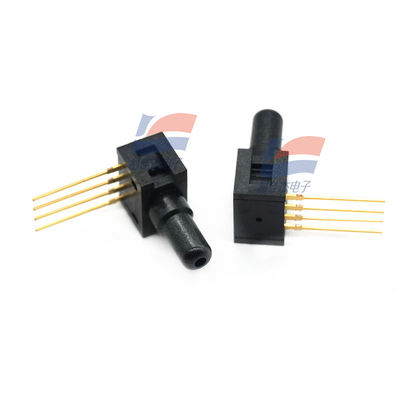

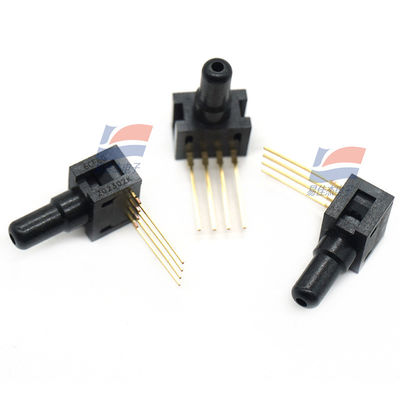

YJJ 26PCCFA6G 0Psi Gauge Pressure Sensor Is Used In Medical Devices

Descripción del producto:

YJJ 26PCCFA6G Sensor de presión de medidor 0Psi se utiliza en dispositivos médicos

Características:

Las características de las características de rendimiento del SMT (AT 10 VDC ±0,01 VDC EXCITACIÓN, 25 °C)

Min. Tipo máximo. Unidades

Voltado de excitación 10.0 16.0 Vdc

Tiempo de respuesta: 1,0 ms

Resistencia de entrada 5.5 k 7.5 k 11.5 k Ohm

Resistencia de salida 1,5 k 2,5 k 3,0 k Ohm

El tiempo de duración de la prueba es igual al tiempo de duración de la prueba.

0 a 1 14,7 16,7 18,7 mV

0 a 5 47 50 53 mV

0 a 15 96 100 104 mV

Cero de desplazamiento Min. Tipo. Máximo.

0 a 1 -2,0 0 +2,0 mV

0 a 5 -2,0 0 +2,0 mV

0 a 15 -2,0 0 +2,0 mV

Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma.

0 a 1 ± 0,50 ± 1,75 por ciento de ancho

0 a 5 ± 0,50 ± 1,5% de ancho de onda

0 a 15 ±0,50 ±1,0 % de ancho de onda

Se aplicará un cambio de temperatura de 25 °C a 0 °C, de 25 °C a 50 °C.

0 a 1 ±1,0 mV

0 a 5 ±1,0 mV

0 a 15 ±1,0 mV

La velocidad de despliegue de la corriente es de 25 °C a 0 °C, de 25 °C a 50 °C.

0 a 1 ±1,5 ±4,5 por ciento de ancho

0 a 5 ±1,0 ±1,7 por ciento de espacio

0 a 15 ± 0,75 ± 1,5 por ciento de ancho

Repetibilidad e histeresis tipo máximo.

0 a 1 ± 0,2 % de la extensión

0 a 5 ± 0,2% de la extensión

0 a 15 ± 0,2% de ancho de onda

La presión excesiva P2> P1; P1> P2 Tipo. Máximo.

0 a 1 20 psi

0 a 5 20 psi

De 0 a 15 psi y 45 psi

Las notas:

1. El span es la diferencia algebraica entre la salida a las presiones máximas de funcionamiento y la salida a 0 psi.

2El error de temperatura se calcula con respecto a 25 °C.

Las especificaciones

Descripción característica

Temperatura de almacenamiento -55 °C a 100 °C [-67 °F a 212 °F]

Temperatura de funcionamiento -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura compensada de 0 a 50 °C [32 a 122 °F]

Pinos de alineamiento con un diámetro de 0,86 mm [0,034 pulgadas] se extienden a través del PCB

Diámetro del puerto 1,88 mm [0,074 pulgadas] diámetro utiliza el estándar de 0,59 mm [0,0625 pulgadas] tubo ID

Orientación del puerto paralela al PCB (profil bajo a bordo)

Característica de recogida de 3,18 mm [0,125 pulgadas] en la cubierta del puerto

S.M.T. soldadura · Sn 96.5 Ag 3.5 Sin flujo limpio

· Sn 63 Pb 37 No hay flujo limpio

Profile de reflujo SMT Temperatura máxima máxima de 260 °C durante 10 segundos

Compatibilidad con los medios Ambos puertos están limitados a los medios compatibles con poliftalamida,

fluorosilicona y silicio.

Calificación de choque a 150 g

Vibración MIL-STD-202. Método 213

(150 g medio seno 11 ms)

Peso de 0,5 gramos
