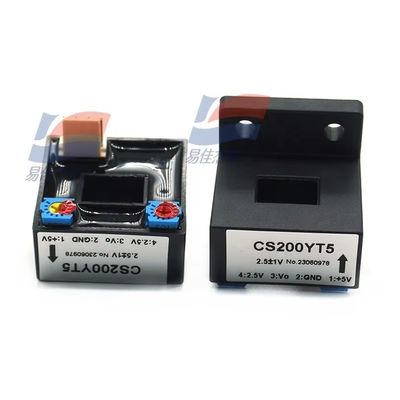

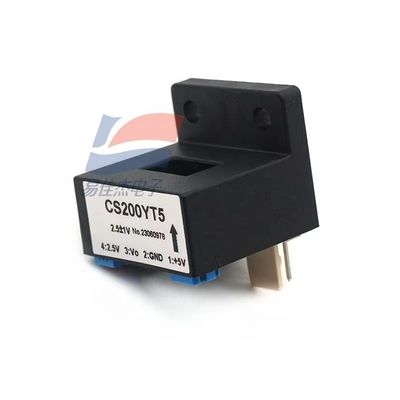

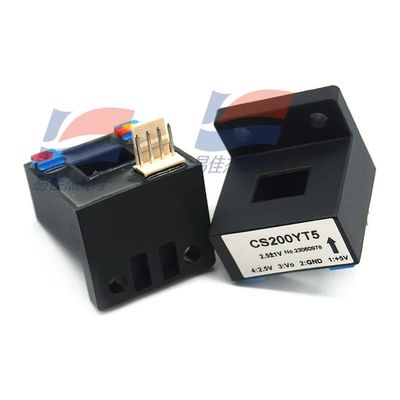

YJJ CS200YT5 Sensor de corriente eléctrica convencional de bajo voltaje

Descripción del producto:

YJJ CS200YT5 Sensor de corriente eléctrica convencional de bajo voltaje

Características:

CS200YT5 es un sensor de corriente basado en el principio del efecto Hall.
Parámetros eléctricos
Corriente de entrada nominal primaria: 200 A
Rango de medición: 0 a ± 400 A (AC/DC/Pulso y otras formas de onda irregulares)
Válvula de salida nominal en el lado secundario: 1V ± 1%
Válvula de alimentación: +5V ± 5%
Consumo de corriente: < 20 mA
Tensión de aislamiento: 2,5 kV (entre los lados primario y secundario)
Indicadores de rendimiento
Linealidad: < 1%
Válvulas de desfase de la corriente de corriente
El valor de la corriente de corriente de la corriente de corriente de la corriente de corriente de la corriente de corriente de la corriente de corriente de la corriente de corriente de la corriente de corriente de la corriente de corriente.
Tiempo de respuesta: ≤ 3μs
Ancho de banda: CC ~ 20 kHz
Características de la aplicación
Temperatura de funcionamiento: -25°C a +85°C
Temperatura de almacenamiento: -40°C a +100°C
Resistencia a la carga: ≥ 10KΩ
Dimensiones: 41 mm (para las dimensiones específicas, consulte el manual del producto)
Instrucciones de conexión
La tensión de referencia es de 2,5 V → 4
Funciones de pines: 1 (+5V), 2 (GND), 3 (salida de señal), 4 (salida de referencia)
Este sensor es aplicable a potencia, control industrial y escenarios que requieren aislamiento eléctrico para la medición.
