Descripción del producto:

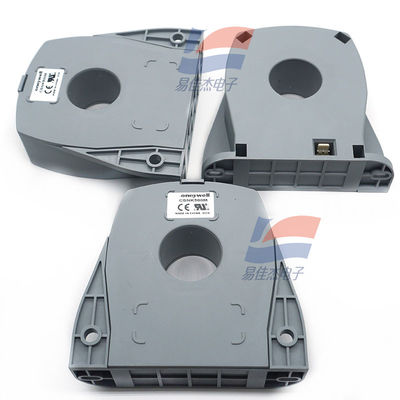

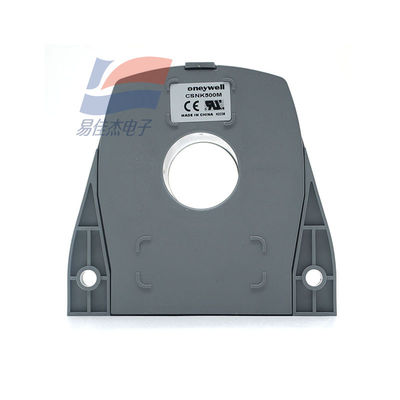

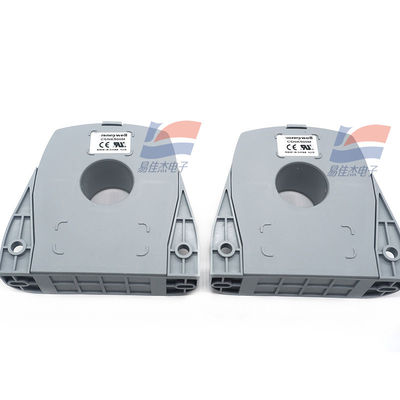

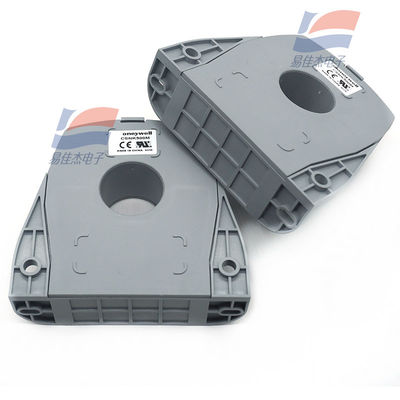

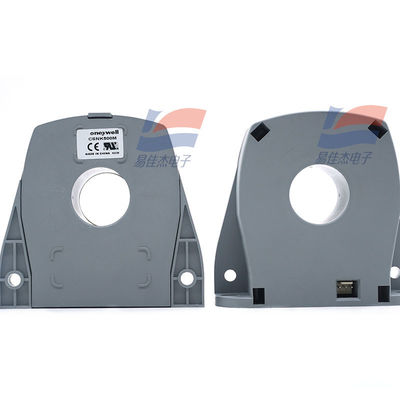

YJJ CSNK500M 500A. T rms Hall sensor de corriente se utiliza en el campo de la instrumentación
Características:
El sensor de corriente de circuito cerrado CSNK500M se mide basándose en el efecto de magnetoresistencia o el efecto Hall, y el método de equilibrio cero o de flujo magnético cero.El flujo magnético en el núcleo del sensor siempre estará controlado a ceroEl flujo requerido para equilibrar el flujo cero es igual al flujo primario a través del conductor multiplicado por la relación de giros primarios y secundarios.La salida del sensor de corriente de circuito cerrado es en cualquier momento igual a la corriente primaria dividida por el número de bobinas secundariasEsta corriente puede expresarse como un voltaje a través de una resistencia.
Características del producto
Detección de corriente hasta 1275 A (dependiendo de la lista de productos)
Medir las corrientes ac, dc y de pulso
Rendimiento de costes muy competitivo
Una respuesta rápida
Capacidad de sobrecarga elevada
Excelente aislamiento eléctrico entre circuitos primarios y secundarios
Rango de temperatura de funcionamiento industrial
Pequeño y ligero
Aplicaciones típicas potenciales del producto
Dispositivo de velocidad variable
Protección por sobrecarga
Detector de fallas de tierra
Sistema de control de retroalimentación del circuito
El robot
UPS y energía de telecomunicaciones
Fuente de energía de soldadura
Sistema de gestión de baterías para automóviles
Medidor de potencia
Parámetros de rendimiento del producto
Tipo de corriente de salida
Corriente continua de 1000 A
Corriente de trabajo de 25 °C, 500 A RMS
Corriente de alimentación 20 mA + salida
Voltado de la fuente de alimentación de 15,0 a 18,0 Vdc
Corriente de desviación < 0,2 ma
Desviación de corriente de sesgo < 0,3 ma
La resistencia de la bobina es de 50 Ohm
Tiempo de respuesta < 1 s
La bobina gira 5000
La potencia nominal es de 100 mA
Temperatura de trabajo de 40 °C a 85 °C
Temperatura de almacenamiento y 40 ° C a 90 ° C
La resistencia mínima es de 0 Ohm y la resistencia máxima es de 75 Ohm.
Material de la caja PBT llenado de vidrio (ul94-v0)
El panel base
Tipo de salida Molex (tres canales)
Precisión de +/- 0,5%
Especificaciones:
| Rango de medición |
0 a ±1200A |
| Corriente continua |
0 a ± 1275A |
| Precisión |
Mejor que ±0,50% a 25 °C |
| Voltado de la fuente de alimentación |
Las emisiones de CO2 de los motores de combustión renovable deberán ser iguales a las emisiones de CO2 de los motores de combustión renovable. |
