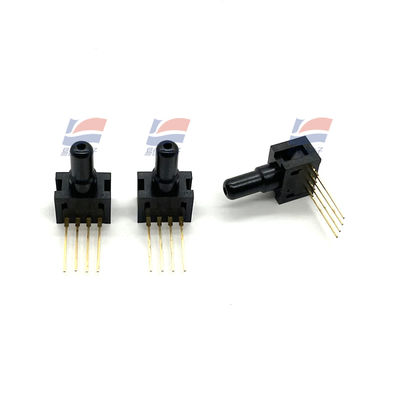

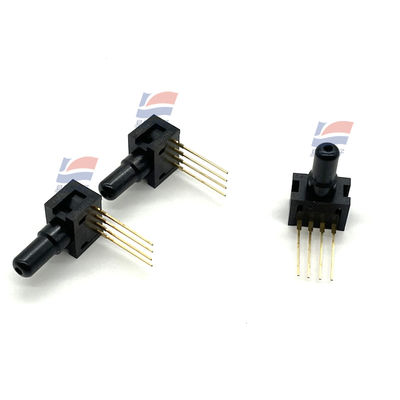

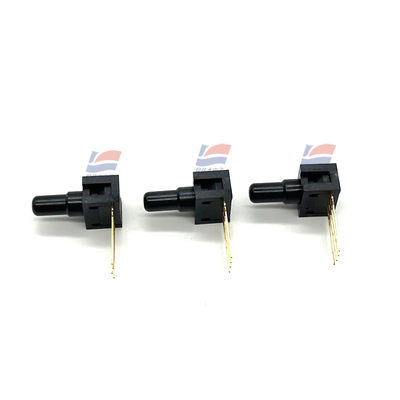

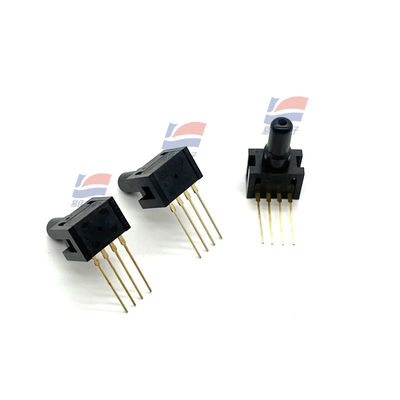

El sensor de presión en miniatura de inserción directa YJJ 24PCFFA6G se utiliza en dispositivos médicos

Descripción del producto:

El sensor de presión en miniatura de inserción directa YJJ 24PCFFA6G se utiliza en dispositivos médicos

Características:

Sensores de presión serie 22/24/26PC

Manómetro y diferencial/No amplificado

- 1 MICRO SWITCH Detección y control 11-800-537-6945 EE. UU. 1F1-815-235-6847 Internacional 11-800-737-3360 Canadá17

SENSOR DE MANÓMETRO

La presión se aplica al puerto P2. El puerto P1 ventila a la presión ambiente

Dimensiones de montaje (solo como referencia)

Terminación 1 x 4 (Estilo 1), Puerto recto (Estilo A)

El pin 1 está muescado y se muestra a la derecha del paquete. El pin 2 está al lado del pin 1, etc.

CARACTERÍSTICAS DE RENDIMIENTO DE 26PC SMT (A 10 VCC ±0,01 VCC DE EXCITACIÓN, 25 °C)

Mín. Típ. Máx. Unidades

Tensión de excitación — 10,0 16,0 Vcc

Tiempo de respuesta — — 1,0 ms

Resistencia de entrada 5,5 k 7,5 k 11,5 k Ohm

Resistencia de salida 1,5 k 2,5 k 3,0 k Ohm

Intervalo P2>P1(1)Mín. Típ. Máx.

0 a 1 14,7 16,7 18,7 mV

0 a 5 47 50 53 mV

0 a 15 96 100 104 mV

Offset nulo Mín. Típ. Máx.

0 a 1 -2,0 0 +2,0 mV

0 a 5 -2,0 0 +2,0 mV

0 a 15 -2,0 0 +2,0 mV

Linealidad (BFSL P2>P1) Típ. Máx.

0 a 1 — ±0,50 ±1,75 % de intervalo

0 a 5 — ±0,50 ±1,5 % de intervalo

0 a 15 — ±0,50 ±1,0 % de intervalo

Desplazamiento nulo 25 °C a 0 °C, 25 °C a 50°C(2)Típ. Máx.

0 a 1 — — ±1,0 mV

0 a 5 — — ±1,0 mV

0 a 15 — — ±1,0 mV

Desplazamiento de intervalo 25 °C a 0 °C, 25 °C a 50°C(2)Típ. Máx.

0 a 1 — ±1,5 ±4,5 % de intervalo

0 a 5 — ±1,0 ±1,7 % de intervalo

0 a 15 — ±0,75 ±1,5 % de intervalo

Repetibilidad e histéresis Típ. Máx.

0 a 1 — ±0,2 — % de intervalo

0 a 5 — ±0,2 — % de intervalo

0 a 15 — ±0,2 — % de intervalo

Sobrepresión P2>P1; P1>P2 Típ. Máx.

0 a 1 — — 20 psi

0 a 5 — — 20 psi

0 a 15 — — 45 psi

Notas:

1. El intervalo es la diferencia algebraica entre la salida a las presiones de funcionamiento nominales máximas y la salida a 0 psi.

2. El error de temperatura se calcula con respecto a 25 °C.

ESPECIFICACIONES

Descripción de la característica

Temperatura de almacenamiento -55 °C a 100 °C [-67 °F a 212 °F]

Temperatura de funcionamiento -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura compensada 0 °C a 50 °C [32 °F a 122 °F]

Pasadores de alineación Pasadores de 0,86 mm [0,034 pulgadas] de diámetro se extienden a través de la PCB

Diámetro del puerto 1,88 mm [0,074 pulgadas] de diámetro utiliza tubos ID estándar de 0,59 mm [0,0625 pulgadas]

Orientación del puerto Paralelo a la PCB (perfil bajo en la placa)

Característica de recogida Característica de 3,18 mm [0,125 pulgadas] en la cubierta del puerto

Soldadura SMT · Sn 96,5 Ag 3,5 Flujo sin limpieza

· Sn 63 Pb 37 Flujo sin limpieza

Perfil de reflujo SMT Temperatura máxima máxima de 260 °C [500 °F] durante 10 segundos

Compatibilidad con medios Ambos puertos están limitados a medios que son compatibles con poliftalamida,

fluorosilicona y silicona.

Calificación de choque probada a 150 g

Vibración MIL-STD-202. Método 213

(150 g de media onda sinusoidal 11 ms)

Peso 0,5 gramos [0,0176 oz]
