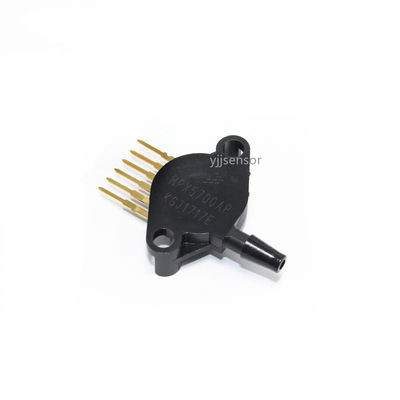

El sensor de presión absoluta de alta precisión YJJ MPX5700AP, con un rango de 15 a 700 KPa, se utiliza en control industrial

Descripción del producto:

YJJ MPX5700AP Un sensor de presión absoluta de alta precisión con un rango de 15 a 700 KPa se utiliza en el control industrial

Características:

MPX5700AP es un sensor de presión absoluta de alta precisión lanzado por NXP. Emplea tecnología de estríometro de silicio de chip único y es adecuado para aplicaciones de electrónica industrial y de consumo.Aquí están sus parámetros clave y descripciones de aplicaciones típicas:
Parámetros básicos
Las mediciones se realizarán en un rango de 15 kPa a 700 kPa (presión absoluta).
Voltado de la fuente de alimentación: de 4,75VDC a 5,25VDC
señal de salida: voltaje analógico (0,2 V a 4,7 V), linealmente proporcional a los cambios de presión
Intervalo de temperatura: temperatura de trabajo de -40°C a 125°C, con una precisión de ±2,5% en el rango de 0°C a 85°C.
Tiempo de respuesta: 1 ms (respuesta rápida)
Forma de embalaje: embalaje SIP de 6 pines (envase en línea única), con carcasa de resina epoxi para mejorar la resistencia mecánica.
Aplicación típica
Electrónica automotriz
Control de la presión en el colector del motor
Detección de presión de aire del sistema de frenos
Sistema de control de la evaporación del combustible (EVAP)
Control industrial
Reacción de la presión del aire del compresor
Control de las válvulas neumáticas
Monitoreo de la presión del aire HVAC
Equipo médico
Control de la presión de las vías respiratorias del ventilador
Monitorización de la presión del fluido de la máquina de diálisis
Electrónica de consumo
Altimetro de UAV (calculando la altitud en función de la presión atmosférica)
Detección de la presión de las tuberías en experimentos científicos
Características del diseño
Compensación de temperatura: sensor de temperatura integrado en el chip, que corrige automáticamente el error de deriva de temperatura
Bajo consumo de energía: el consumo de energía típico es de 0,06 W (5V de alimentación)
Las características de las máquinas de ensayo y de los equipos de ensayo de las que se trate se especifican en el anexo I del presente Reglamento.

Transmisor del sensor de presión MPX5700AP

Las condiciones de las operaciones de los bancos centrales son las siguientes:

Unidad de valor de símbolo de parámetros

La presión máxima (P2 _ 1 atmósfera) P1máximo 2800 kPa

Temperatura de almacenamiento Tstg 40 a + 125 °C

Temperatura de funcionamiento TA de ¥40 a +125 °C

No obstante lo anterior:

1Las calificaciones máximas se aplican únicamente al caso 867.

el dispositivo.

2Este sensor está diseñado para aplicaciones en las que P1 es siempre mayor o igual a P2.

Características de funcionamiento (VS = 5,0 Vdc, TA = 25°C, salvo que se indique lo contrario, P1 > P2.

requeridos para cumplir las especificaciones eléctricas.)

Especificaciones:
