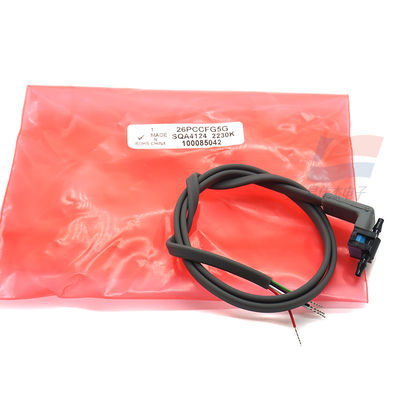

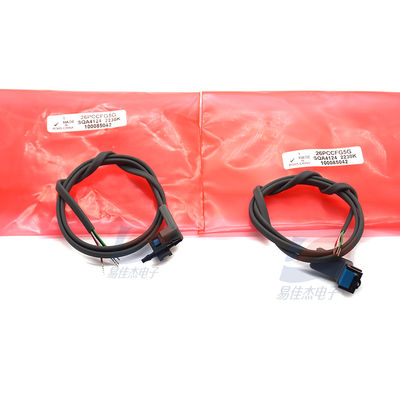

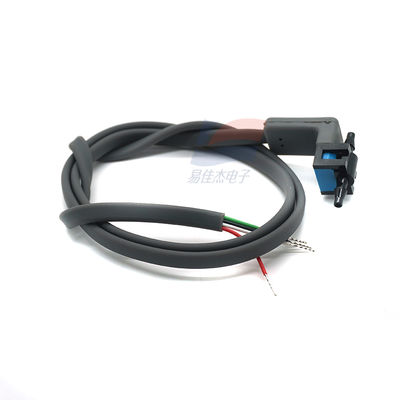

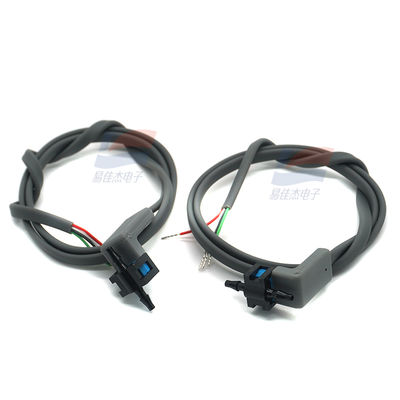

26PCCFG5G Sensores de presión de montaje en placa DIP Paquete de orificio pasante

Sensores de presión de montaje en placa 26PCCFG5G, paquete DIP, orificio pasante

Sensores de flujo de baja presión en miniatura
Los sensores de flujo de baja presión en miniatura de la serie 26PC cuentan con tecnología de detección probada que utiliza un
elemento de detección micromecanizado piezorresistivo especializado para ofrecer alto rendimiento, fiabilidad y precisión.
Cada sensor contiene cuatro elementos piezorresistivos activos en una configuración de puente de Wheatstone. Cuando se aplica presión,
cambian las resistencias y proporcionan una señal de salida en mV proporcional a la presión de entrada.
El diseño del circuito de puente de Wheatstone no amplificado, compensado y de baja potencia ofrece rangos de detección de 1 psi a 100 psi
en una variedad de tipos de puertos de presión y configuraciones de terminación. La salida en mV está disponible tanto en voltaje negativo como positivo.
Visite www.honeywell.com/sensing para descargar dibujos CAD 3D en formato IGES y STEP, y dibujos 2D en PDF.
formato.
Estos sensores están diseñados para usarse con medios compatibles con plásticos y sellos de medios especificados en la Nomenclatura
y Guía de pedidos (ver Figura 2). (Los dibujos 2D también proporcionan información sobre la carcasa de plástico y el material del puerto). Están diseñados
y fabricados de acuerdo con las normas ISO 9001.
Especificación:

Tipo de salida
