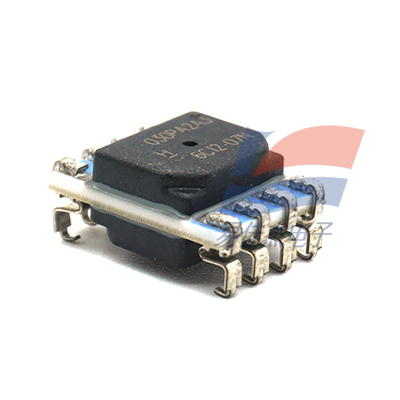

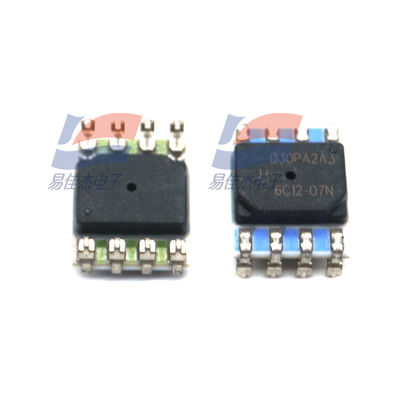

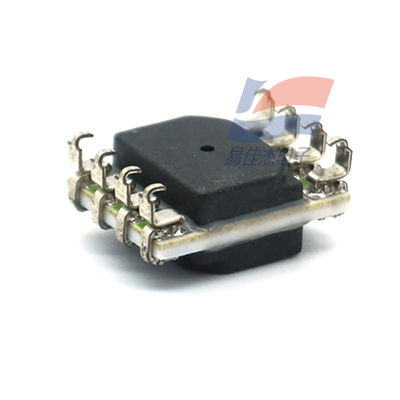

YJJ HSCMRRN001ND2A3 Micro Sensor de Presión HSC de Alta Precisión de Silicio Cerámico 1 pulg H2O Para Uso Médico

Descripción del producto:

Sensor de presión micro HSCMRRN001ND2A3 YJJ de alta precisión de silicio cerámico 1 pulg. H2O para uso médico

Características:

La serie HSC (silicio cerámico de alta precisión) de productos de micro-presión TruStability presenta alta sensibilidad y características de alta sobrepresión y presión de ruptura; estas tres características de rendimiento rara vez se encuentran en el mismo producto. Esta tecnología puede proteger el sensor sin afectar su capacidad para detectar cambios de presión extremadamente pequeños, y también puede superar la influencia de algunos factores ambientales (como la temperatura, la humedad, etc.) para mantener la durabilidad. Parámetros de especificación

I. Introducción del producto

El producto de micro-presión TruStability serie HSC (silicio cerámico de alta precisión) presenta alta sensibilidad y características de alta sobrepresión y presión de ruptura; estas tres características de rendimiento rara vez se encuentran en el mismo producto. Esta tecnología puede proteger el sensor sin afectar la sensibilidad de cambios de presión extremadamente pequeños, y también puede superar la influencia de algunos factores ambientales (como la temperatura, la humedad, etc.) para mantener la durabilidad.

Después del uso a largo plazo o a temperaturas extremas del sensor de micro-presión TruStability, aún funciona mejor que cualquier producto de sensor similar en la industria en términos de estabilidad. Esta serie puede minimizar los requisitos de calibración del sistema, optimizar el rendimiento del sistema y reducir los requisitos de servicio o reemplazo durante la vida útil del sensor, apoyando eficazmente el funcionamiento normal del sistema. Para los sensores de presión, mantener una alta estabilidad en el rango de micro-presión requerido es muy difícil. Por lo general, los sensores de presión son propensos a sufrir daños en condiciones de alta presión cuando se utilizan en aplicaciones de micro-presión. El sensor de micro-presión TruStability utiliza la tecnología patentada de Honeywell, que puede mantener una estabilidad líder en la industria incluso en condiciones de sobrepresión.

Esta nueva serie de sensores puede leer la presión dentro del rango de micro-presión de escala completa especificado (±2,5 mbar a ±40 mbar [±1 inH2O a ±30 inH2O]) y lograr una salida digital o analógica, proporcionando soporte para muchas aplicaciones industriales y médicas:

Aplicaciones industriales de HVAC (calefacción, ventilación y aire acondicionado): incluidos los sistemas de control VAV (volumen de aire variable), la presión estática del conducto, la detección de obstrucción del filtro HVAC, los transmisores HVAC y la calidad del aire interior. Aplicaciones médicas: incluidos ventiladores, máquinas de anestesia, espirómetros, nebulizadores y control de la presión del aire interior del hospital.

Honeywell proporciona la banda de error total (TEB) líder en la industria, que es el indicador de medición más completo, preciso y significativo. Asegura la precisión del sensor en el rango de temperatura de 0 ℃ a 50 ℃ o -20 ℃ a 85 ℃, compensando los errores del sistema. Por lo tanto, los clientes pueden usar el sensor de forma rápida y sencilla en las aplicaciones, ya no necesitan calcular el error total sumando errores individuales. La banda de error total de la serie HSC es ±1 %FSS. La banda de error total no solo permite a los clientes eliminar la necesidad de pruebas y calibración individuales de los sensores, mejorar el tiempo y el proceso de fabricación, garantizar la precisión y la calidad del sistema, optimizar el tiempo de actividad del sistema, sino que también garantiza una excelente intercambiabilidad (en términos de precisión, minimizando los cambios entre dispositivos).

Características de los sensores de presión de tipo micro-presión TruStability:

Precisión líder en la industria, hasta ±0,25% FSS BFSL (línea recta de mejor ajuste a escala completa), lo que reduce los requisitos de software para corregir los errores del sistema, minimizando el tiempo de diseño del sistema, apoyando la precisión del sistema y los requisitos de garantía, optimizando el tiempo de actividad del sistema.

Características de alta presión de ruptura, hasta 415 inH2O (1034 mbar) o más, lo que permite que el sensor mantenga una alta sensibilidad en varios cambios ambientales, capaz de medir cambios de presión extremadamente pequeños y simplificando el proceso de diseño para los clientes.

Alto rango de presión de trabajo, hasta 135 inH2O (336 mbar) o más, lo que permite que los sensores de presión ultra baja funcionen de forma continua y eficaz dentro del rango de presión de calibración.

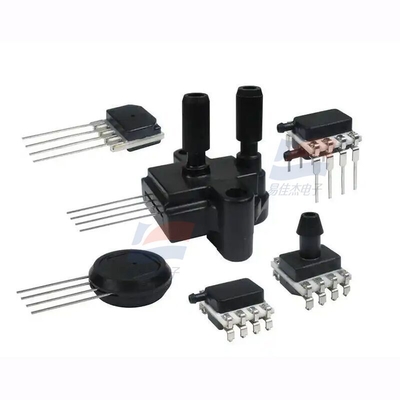

Diseño modular y flexible, con varios tipos de embalaje (también con estabilidad líder en la industria), puertos de presión y componentes opcionales, simplificando el trabajo de integración de aplicaciones de los fabricantes de equipos.

Procesamiento de señales a bordo, lo que permite que las placas de circuito impreso no requieran el montaje de componentes de procesamiento de señales, reduciendo los costos y simplificando el proceso de producción para los clientes. La flexibilidad de la dirección de instalación permite a los clientes colocar el sensor en la ubicación óptima dentro del sistema, reduciendo el impacto de la desviación de la posición y mejorando la flexibilidad en la aplicación.

La insensibilidad a la vibración reduce la sensibilidad a las vibraciones de aplicaciones específicas durante los cambios de presión, minimizando el error en las lecturas de presión.

La amplificación, compensación y calibración integradas permiten que las placas de circuito impreso de los usuarios funcionen sin componentes adicionales de procesamiento de señales, reduciendo el tamaño de la placa de circuito impreso y ahorrando costos relacionados con los componentes (como la compra, el inventario, el montaje, etc.).

La función de diagnóstico interno mejora la fiabilidad del sistema.

El consumo de energía extremadamente bajo de menos de 10 mW (valor típico) reduce el consumo de energía, extiende la vida útil de la batería y mejora la eficiencia energética.

Salida digital de 14 bits compatible con I2C o SPI (al menos 12 bits de resolución de presión), mejorando el rendimiento al reducir los requisitos de conversión e interactuando directamente con microprocesadores o microcontroladores.

También proporciona salida analógica.

Paquete en miniatura de 10 mm x 10 mm [0,39 pulg. x 0,39 pulg.], con un tamaño de paquete muy pequeño en comparación con los sensores de presión montados en la placa de circuito, ocupando menos espacio en la placa de circuito impreso y facilitando la colocación en placas de circuito impreso densamente pobladas o dispositivos pequeños.

Calibración personalizada disponible: lo que permite que las placas de circuito impreso funcionen sin componentes adicionales de procesamiento de señales, reduciendo el tamaño de la placa de circuito impreso y ahorrando costos relacionados con los componentes (como la compra, el inventario, el montaje, etc.).

Salida analógica de relación; también proporciona salida digital de 14 bits compatible con I2C o SPI (al menos 12 bits de resolución de presión).

Cumple con los estándares RoHS

Múltiples patentes globales protegidas

Esta serie de sensores amplía la línea de productos de sensores de presión de baja presión en TruStability lanzada en 2009 (60 mbar a 10 bar [1 psi a 150 psi]) y la línea de productos de sensores de presión no compensados/no amplificados lanzada en julio de 2011 (60 mbar a 10 bar [1 psi a 150 psi]).

Campos de aplicación potenciales

Médico:

● Equipos respiratorios

● Analizador de sangre

● Equipos de diálisis

● Generador de oxígeno

● Respirador

● Máquina para la apnea del sueño

● Máquina de anestesia

● Medidor de función pulmonar

● Nebulizador

● Control de la presión del aire interior del hospital

Industrial:

● Sistema de control VAV (Volumen de Aire Variable)

● Presión estática del conducto de aire

● Instrumento de flujo de gas

● Monitor de flujo de gas

● Cromatógrafo de gases

● Controlador neumático

● Barómetro

● Instrumento de calibración de flujo

● Ciencias de la vida

● Detector de obstrucción del filtro HVAC (Calefacción, Ventilación y Aire Acondicionado)

● Transmisor HVAC

● Calidad del aire interior

Especificaciones:
