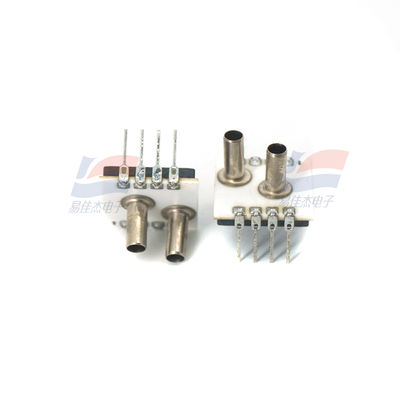

YJJ HPSAC3000 010M-D-S Sensor de presión de corriente constante de 1Kpa de doble tubo se utiliza en sistemas HVAC

Descripción del producto:

YJJ HPSAC3000 010M-D-S Sensor de presión de corriente constante de 1Kpa de doble tubo se utiliza en sistemas HVAC

Características:

El alto rendimiento y la alta precisión permiten que este sensor se use en muchas aplicaciones, y su diseño compacto y conveniente es muy adecuado para los usuarios de producción.

El sensor de presión HPSAC 3000 está instalado en un sustrato cerámico de 1 mm de espesor, con uno o dos tubos de presión.

Las resistencias de película gruesa son procesadas individualmente con láser para proporcionar compensación de temperatura y calibración de punto cero.

El rango del sensor está diseñado para proporcionar una amplificación del sensor conveniente y un amplificador diferencial externo.

Para secar el aire o los gases y líquidos no corrosivos.

El modelo HPSAC 3000 está diseñado para la excitación de corriente constante.

Características

Excitación de corriente constante

Envases DIP fáciles de usar

Amplio rango de compensación (0 a 70 °C)

Calibración cero

Aplicación OEM de alto rendimiento

Reducción, instrumentos de medición y configuración relativa

Intervalo de presión de 10 mBar a 7 Bar (1 kPa - 700 kPa) Aplicación

Instrumentación médica

Dispositivos para respirar

Control del proceso de HVAC (calentamiento, ventilación y aire acondicionado)

Detección de fugas Control neumático

Altimétrico

Descripción de las especificaciones

1) La sobrepresión se refiere a una fuerza mayor que se aplica sin dañar el elemento de detección.

2) La presión de estallido es la mayor presión aplicada sin causar fugas o daños en el elemento de detección.

3) La señal de salida analógica es proporcional a la corriente de entrada.

4) La tensión de desplazamiento es la tensión de salida a presión cero.

5) El rango es la diferencia algebraica entre el rango de presión a escala completa y el desplazamiento.

6) Los errores térmicos de rango y desplazamiento indican la desviación significativa de la señal del sensor (rango y desplazamiento) durante todo el proceso de compensación, en comparación con el valor a 25 °C.

En comparación, el rango de temperatura es de 0 a 70°C. Para el rango de presión donde p ≤ 100 mbar, este parámetro se define como Zmax = 0,5 mV.

7) La repetibilidad se define como la desviación típica de la señal de salida después de 10 ciclos de presión.

8) La no linealidad se define como la BFSL (línea recta de mejor ajuste) en todo el rango de presión, medida en la parte superior del molde en P1.

9) Compatibilidad del medio: en el puerto de presión P1: gas limpio, seco y no corrosivo, adecuado para silicio, Pyrex, RTV, oro,

Cerámica Al2O3, resina epoxi, estaño.

10) Compatibilidad con los medios: En el puerto de presión P2: Los gases no corrosivos están presentes para el silicio, Pyrex, RTV, cerámica Al2O3, resina epoxi y estaño.

O líquido
