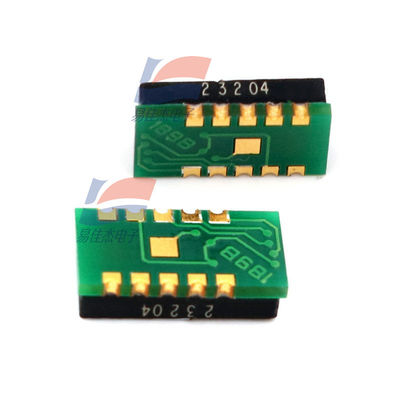

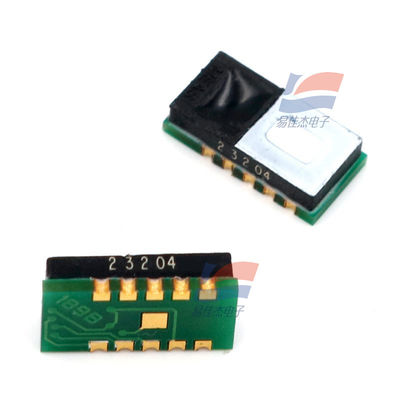

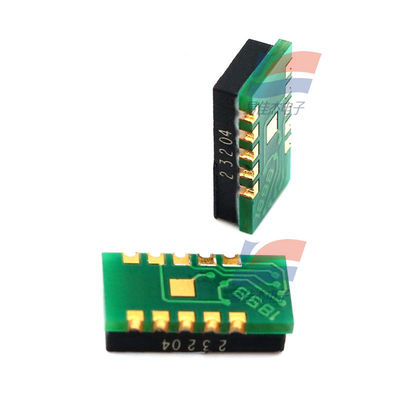

Sensor Integrado de Temperatura y Humedad HTU11F, Tamaño Miniatura y Consumo de Energía Extremadamente Bajo

HTU11F Sensor integrado de temperatura y humedad tamaño en miniatura y consumo de energía extremadamente bajo

1.Visión general:

La serie HTU1x (F) es una serie de sensores digitales de temperatura y humedad integrados en miniatura.los módulos de la serie HTU1x (F) proporcionan datos precisos y fiables de medición de temperatura y humedad para aplicaciones OEMEl sensor integra el elemento de detección y el circuito de procesamiento de señal en una placa de circuito en miniatura, y emite una señal digital totalmente calibrada.

2. Características:

• Completamente intercambiable, sin necesidad de calibración en el entorno estándar.
• Puede recuperarse rápidamente de un estado de condensación a largo plazo.
• Fabricado con materiales libres de plomo, adecuado para la soldadura por reflujo.
• Cada sensor tiene una marca única para la trazabilidad de la fuente de producción.
• Tamaño en miniatura y consumo de energía extremadamente bajo.

3Especificaciones de funcionamiento:

• Voltagem de la fuente de alimentación: el valor máximo es de 3,6 Vdc y el rango de voltaje de funcionamiento recomendado es de 3,2 V a 3,4 V.
• Rango de medición de la humedad: 0 a 100% de RH.
• Rango de medición de la temperatura: - 40 a 105 °C.
• Potencia máxima: 2.5mW.
• Precisión de medición de la humedad: ±3,5%RH (HTU11F) en el rango de 10-95%RH.
• Precisión de medición de la temperatura: ±0,4°C a 25°C.
• Resolución: 12 bits de resolución para la humedad, 0,05% RH; 14 bits de resolución para la temperatura, 0,01°C.
• Tiempo de medición: 110 ms para medición de humedad de 12 bits, 210 ms para medición de temperatura de 14 bits.
• Tiempo de respuesta: el tiempo de respuesta a la humedad es de 5 - 10s, y el tiempo de respuesta a la temperatura es de 10s.

4Características eléctricas:

• Consumo de corriente: a T = 25 °C y Vdd = 3,3 V, el valor típico es de 250 μA y el valor máximo es de 700 μA.
• Interfaz de comunicación: Interfaz digital de dos cables.

5- Definición del pin:

• Tierra de energía.
• DATOS: puerto de datos en serie, bidireccional.
• SCK: Reloj de serie, sólo entrada.
• VDD: entrada de potencia. Se debe añadir un condensador de 100 nF entre VDD y GND para desacoplar y filtrar.
