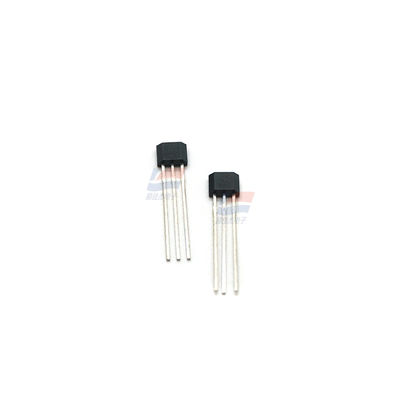

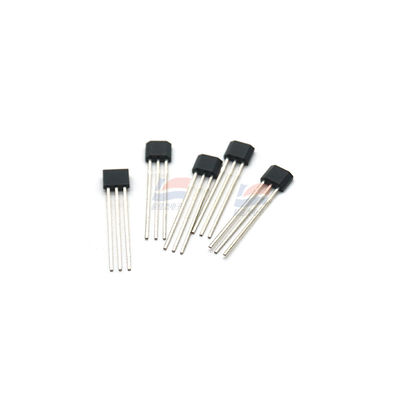

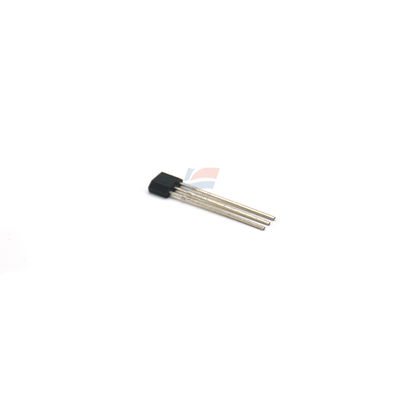

Sensor de efecto Hall CS3040 - Amplio rango de voltaje de alimentación

CS3040 Sensor de efecto Hall: amplio rango de tensión de la fuente de alimentación

Composición del producto:

El sensor de efecto Hall CS3040 está compuesto por un regulador de voltaje, un generador de voltaje Hall, un amplificador diferencial, un disparador Schmitt y una etapa de salida de colector abierto.

Principio de trabajo

Su entrada es la intensidad de inducción magnética, y la salida es una señal de voltaje digital.con una capacidad de transmisión superior a 20 W,.

Características del producto:

• Amplio rango de voltaje de la fuente de alimentación.
• Velocidad de cambio rápida, sin nerviosismo instantáneo.
• Un amplio rango de frecuencia de funcionamiento (DC~100KHz).
• Larga vida útil, pequeño tamaño y instalación conveniente.
• Puede conectarse directamente con transistores y circuitos lógicos como TTL y MOS.

Parámetros límite:

• Válvula de suministro de energía: 4,5 V ~ 24 V.
• Intensidad de inducción magnética: ilimitada.
• Corriente de salida: hasta 10 mA.
• Temperatura del entorno de funcionamiento (tipo I): - 40°C a 125°C.
• Temperatura de almacenamiento: - 55°C a 150°C.

Características eléctricas (TA = 25°C)

• Voltagem de bajo nivel de salida: el valor típico es de 0,05 V, y el valor máximo es de 1,2 V cuando Vcc = 4,5 V ~ 24 V.
• Corriente de fuga de salida: el valor típico es de 8μA y el valor máximo es de 12μA cuando Vo = Vccmax y VCC está en circuito abierto.
• Corriente de alimentación: el valor típico es de 0,12 mA ~ 0,14 mA.
• Tiempo de aumento de la salida: el valor típico es de 0,12μs cuando Vcc = 12V y RL = 480Ω.
• Tiempo de caída de salida: el valor típico es de 0,14 μs cuando Vcc = 12V y CL = 20pF.
