Descripción del producto:

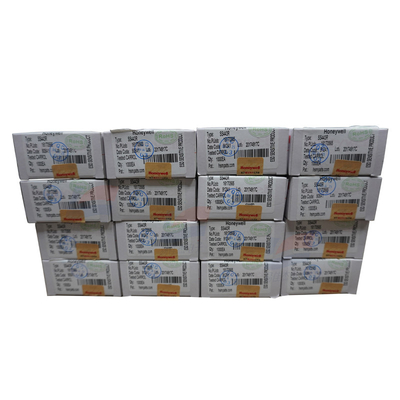

El sensor de efecto Hall digital de un solo polo YJJ SS443R en paquete TO-92 se utiliza para motores CC sin escobillas
Características:
Serie SS340RT y SS440R
Circuitos integrados de sensor de efecto Hall digital de un solo polo de bajo costo. Paquetes SOT-23 (SS340RT) y estilo plano TO-92 (SS440R). Salida de sumidero de corriente digital
El circuito integrado del sensor SS340RT/SS440R es un sensor de efecto Hall digital multifuncional de tamaño pequeño que funciona en base al campo magnético proporcionado por un imán permanente o un electroimán. Pueden responder a un solo polo: el polo norte (SS340RT) o el polo sur (SS440R).
Estos circuitos integrados Hall monopolares ofrecen tres sensibilidades magnéticas diferentes para la selección, que pueden satisfacer diversas aplicaciones:
Los SS341RT y SS441R proporcionan la mayor sensibilidad, con un punto de funcionamiento típico de 75 G a una temperatura de 25°C [77°F].
Los SS343RT y SS443R ofrecen una sensibilidad media, con el punto de funcionamiento típico a 25°C [77°F] de 135 G.
Los SS349RT y SS449R ofrecen la menor sensibilidad, con un punto de funcionamiento típico de 305 G a una temperatura de 25°C [77°F].
Estos sensores tienen dos tipos de embalaje:
SS340RT: Paquete de montaje en superficie SOT-23 en miniatura.
SS440R: Tamaño de paquete TO-92 de pasador plano.
El pequeño tamaño del SS340RT requiere menos espacio en la PCB y se puede utilizar en conjuntos más pequeños. Su capacidad de 3 Vcc se puede utilizar en aplicaciones de bajo voltaje, logrando así objetivos de ahorro de energía.
La serie SS340RT está disponible en embalaje de carrete y bobina (3000 por carrete); la serie SS440R está a granel (1000 por bolsa).
Aplicaciones del producto
Medición de velocidad y RPM
Contador/contador de velocidad de rotación
Control de motor y ventilador
Control de vehículos eléctricos
Posición del techo corredizo automático
Caudal, sensor de flujo
Motor CC sin escobillas
Control de robots
Categorías de productos: Sensores de efecto Hall/magnéticos de interfaz de placa RoHS:
Tipo: Unipolar
Corriente de trabajo: 3,5 mA
Corriente máxima de salida: 8 mA
Punto de funcionamiento mínimo/máximo: 45 G a 205 G
Punto de liberación mínimo/máximo (Brp): 40 G a 180 G
Voltaje de alimentación: 24 V
Temperatura mínima de funcionamiento: -40 °C
Temperatura máxima de funcionamiento: +150 °C
Estilo de instalación: Orificio pasante
Paquete / Carcasa: TO-92-Flat-3
Marca comercial: Honeywell
Tipo de producto: Sensores de efecto Hall / magnéticos de montaje en placa 1000
Subcategoría: Sensores
Voltaje máximo de alimentación: 24 V
Voltaje mínimo de alimentación: 3 V
Peso unitario: 118 mg
Especificaciones:
| Temperatura mínima de funcionamiento |
-40 °C |
| Temperatura máxima de funcionamiento |
+85 °C |
| Voltaje máximo de alimentación |
24 V |
| Peso unitario |
118 mg |
