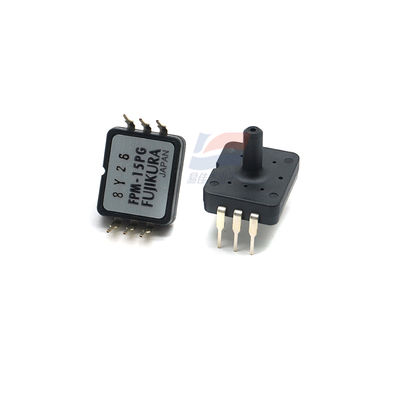

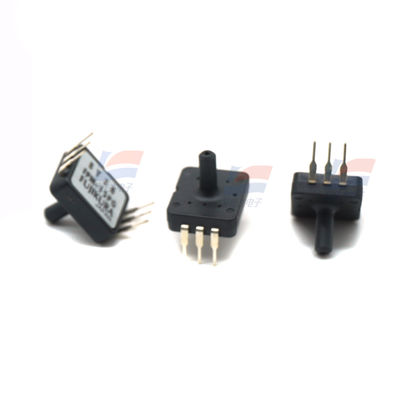

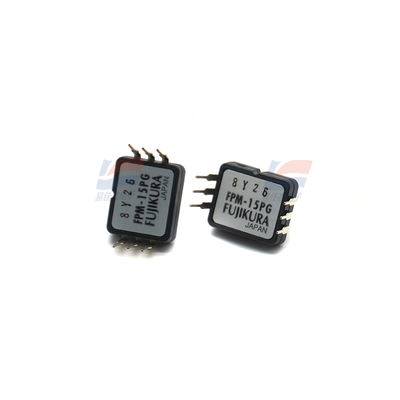

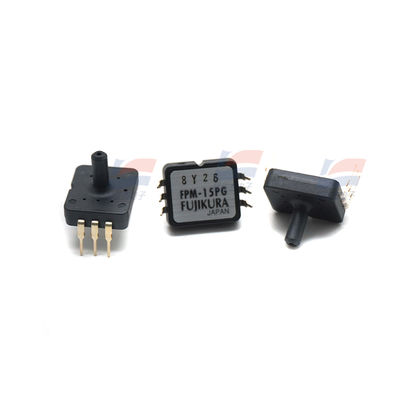

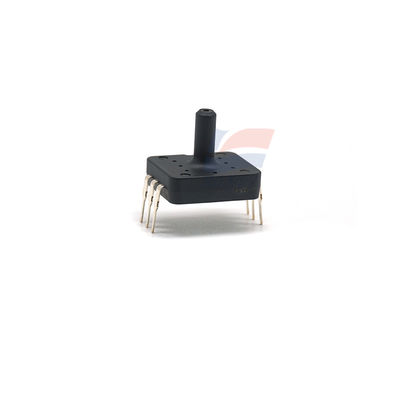

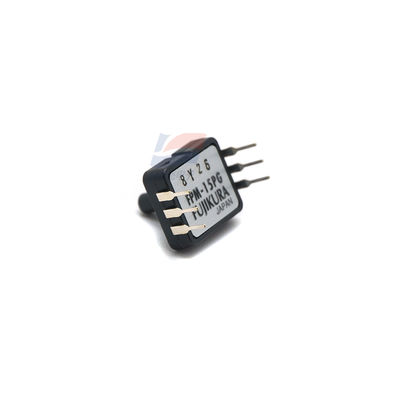

El sensor de presión YJJ FPM-15PG se utiliza en monitores de presión arterial, aspiradoras, lavadoras, etc.

Descripción del producto:

El sensor de presión FPM-15PG se utiliza en monitores de presión arterial, aspiradoras, lavadoras, etc.

Características:

Especificaciones

Modelo 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Unidad

Condiciones de funcionamiento recomendadas

Tipo de presión Presión manométrica -

Presión nominal 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

Rango de presión medible -13.79

Rango de temperatura 0 a 50 grados C

Medio de presión Solo gases no corrosivos (Sin líquido) -

Corriente de excitación (Constante) 1.5 mADC

Clasificación máxima absoluta

Presión de carga máxima Dos veces la presión nominal

1.5 veces

de la clasificación

presión-

Corriente de excitación máxima 3.0 mADC

Temperatura de funcionamiento -20 a 100 grados C

Temperatura de almacenamiento -40 a 120 grados C

Humedad de funcionamiento 30 a 80 (Condición sin rocío) %HR

Características eléctricas (Corriente de accionamiento 1.5mA constante, temperatura ambiente Ta=25 grados C)

Tensión de intervalo de salida 60 a 140 (a 0kPa a presión nominal) mV

Tensión de offset +/-20 (a 0kPa) mV

Resistencia del puente 4000 a 6000 Ω

Tiempo de respuesta 2 (para la referencia) mseg.

Precisión TSO* +/-5

Rango de presión medible (kPa) Número de pieza

-13.79 a 13.79 FPM-02PG FPM-02PGR

-34.47 a 34.47 FPM-05PG FPM-05PGR

-48.26 a 48.26 FPM-07PG FPM-07PGR

-98.07 a 103.4 FPM-15PG FPM-15PGR

-98.07 a 206.8 FPM-30PG FPM-30PGR

-98.07 a 344.7 FPM-50PG FPM-50PGR

-98.07 a 482.6 FPM-70PG FPM-70PGR

-98.07 a 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 grados C

P2= 1/2 x P3 (kPa) T2= 25 grados C

P3= presión nominal (kPa) T3= 50 grados C

Tensión de offset (mV)

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff(25) = V(P1,T2)

Voff(50) = V(P1,T3)

Tensión de salida a escala completa (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Tensión de intervalo de salida (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV(50) = Vfs(50) - Voff(50)

Sensibilidad a la temperatura de la tensión de offset (%FS)

TSO = {EL MAYOR} / SV(25) x 100

EL MAYOR = valor absoluto mayor de {Voff(0)-Voff(25)} y {Voff(50)-Voff(25)}

Coeficiente de temperatura de la tensión de intervalo de salida (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50)] } / SV(25) x 100

Linealidad (%FS)

NL = {V(P2,T2) - [Voff(25)+Vfs(25)]/2 } / SV(25) x 100

Histéresis de presión (%FS)

Phys = {Voff’(25) - Voff(25) } / SV(25) x 100

Voff’(25) : Tensión de salida frente a P1 después de someterla a la presión P3.
