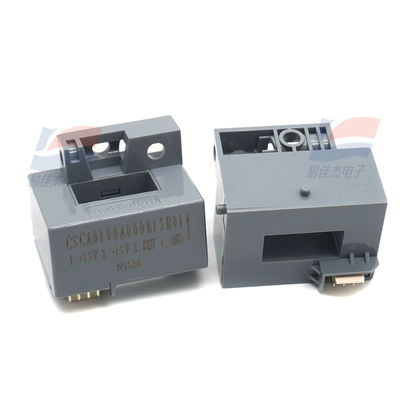

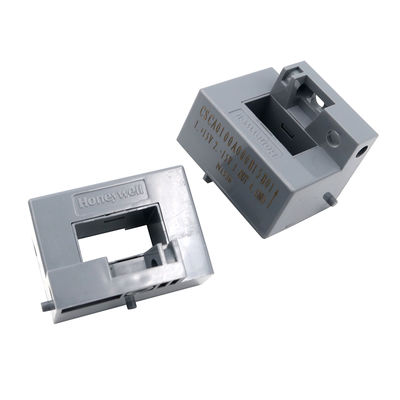

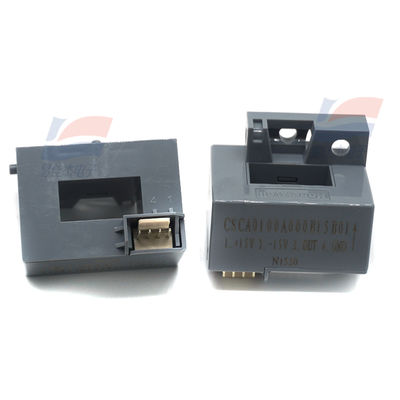

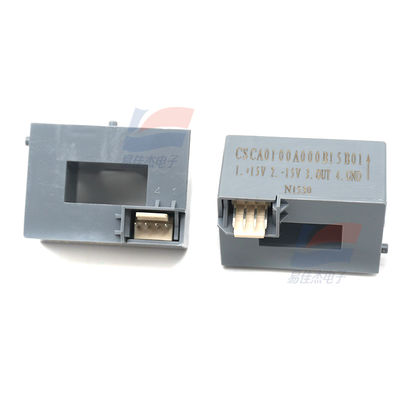

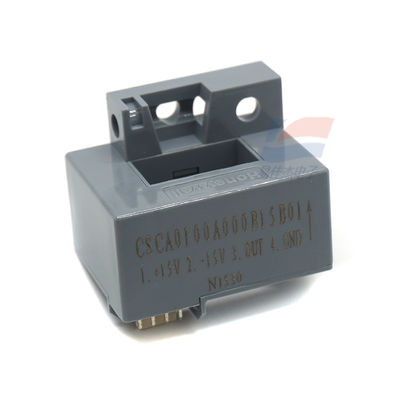

YJJ CSCA0100A000B15B01 El sensor de corriente de circuito cerrado se utiliza en reguladores de velocidad de frecuencia variable

Descripción del producto:

El sensor de corriente de circuito cerrado CSCA0100A000B15B01 se utiliza en reguladores de velocidad de frecuencia variable

Características:

Los sensores de corriente analógicos inductivos de la serie CSCA-A se basan en la tecnología de efecto Hall. El voltaje de salida generado por el dispositivo de efecto Hall (HED) está linealmente relacionado con la amplitud y la fase del campo magnético aplicado. La corriente que fluye a través del cuerpo del conductor genera un campo magnético giratorio alrededor del conductor. Este campo magnético es recogido por un núcleo de material sensible al magnetismo y concentrado en el entrehierro del núcleo, donde se encuentra el HED. Por lo tanto, la salida del HED es proporcional a la amplitud y la fase de la corriente primaria. La salida del HED se ajusta para la calibración de la ganancia y la compensación para que los sensores de la serie CSCA-A puedan proporcionar la relación predefinida entre la sensibilidad de salida y la corriente primaria.

Tipo de producto: Sensor de corriente industrial

Clasificación de corriente: 100 A

Tipo de sensor: Bucle abierto

Tiempo de respuesta: 3 us a 7 us

Precisión: 2 %

Rango de frecuencia: 0 Hz a 50 kHz

Marca comercial: Honeywell

Tamaño del núcleo: 20,5 mm X 10,5 mm

Altura: 29 mm

Longitud: 40 mm

Temperatura máxima de funcionamiento: + 80 C

Temperatura mínima de funcionamiento: - 10 C

Voltaje de alimentación operativo: 15 V

Tipo de producto: Sensores de corriente industrial

Serie: CSCA 25

Subcategoría: Sensores

Tipo: Sensor de corriente analógico inductivo

Ancho: 35 mm
