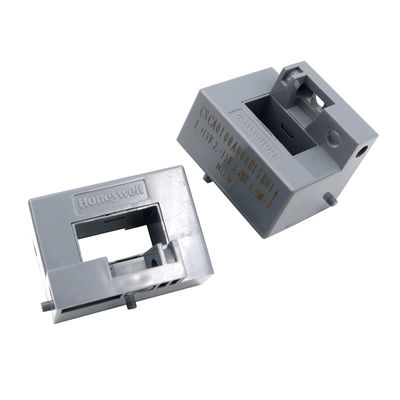

CSCA0100A000B15B01 Sensor de corriente de circuito abierto basado en efecto Hall para fuentes de alimentación de comunicación UPS

      CSCA0100A000B15B01 Sensor de corriente de bucle abierto basado en efecto Hall para fuentes de alimentación de comunicación UPS

Detalles del producto:

CSCA0100A000B15B01 es un sensor de corriente de bucle abierto basado en efecto Hall. Las especificaciones detalladas son las siguientes:

Parámetros básicos:

• Corriente nominal: 100A RMS (a 25℃).
• Rango de medición: ±300A.
• Resistencia de medición: A 70℃ (con ±15V, ±25A.t max): Mín. 54ohm, Máx. 360ohm.
• Corriente de salida analógica: 25mA.
• Relación de transformación: 1000.
• Precisión (a 25℃): Máx. ±0.5% (incluyendo el efecto de desplazamiento cero).
• Tensión de alimentación: ±12~15V (±5%).

Parámetros:

• Tipo de sensor: Efecto Hall, bucle abierto.
• Tipo de salida: Analógica.
• Resistencia de salida: >10k ohm.
• Temperatura de funcionamiento: -10℃ a 80℃.
• Temperatura de almacenamiento: -25℃ a 85℃.

Características de rendimiento:

• Basado en el principio del efecto Hall: Utiliza dispositivos de efecto Hall, cuya tensión de salida está relacionada linealmente con la amplitud y la fase del campo magnético aplicado, lo que permite una medición precisa de corrientes CA, CC y de impulsos.
• Bajo consumo de energía: Cumple con los requisitos de ahorro de energía con un bajo consumo de energía.
• Buen aislamiento eléctrico: Proporciona un alto nivel de aislamiento eléctrico entre los circuitos primario y secundario para un funcionamiento seguro y fiable.
• Velocidad de respuesta rápida: El tiempo de respuesta suele estar en el rango de los microsegundos, lo que permite una respuesta rápida a los cambios de corriente.

Campos de aplicación:

Adecuado para variadores de velocidad, protección contra sobrecorriente, fuentes de alimentación UPS y de comunicación, sistemas de control de retroalimentación de corriente,

robótica y otros campos.

Embalaje y conexión:

• Adopta un conector tipo Molex para facilitar la instalación y la conexión.
• Normalmente montable mediante bridas, ofreciendo cierta estabilidad mecánica.
