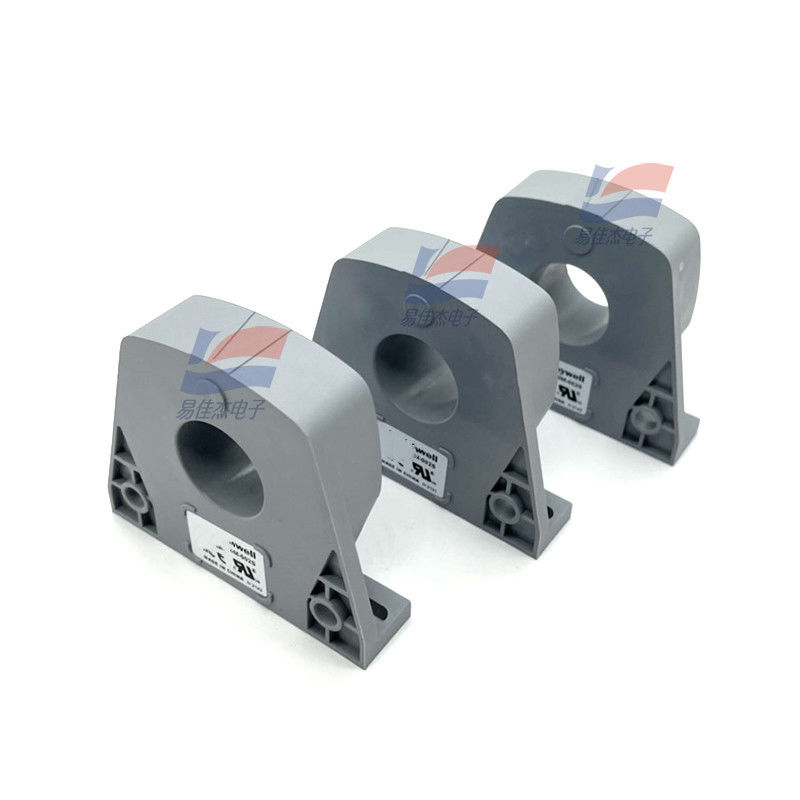

Sensor de corriente de circuito cerrado CSNS300M-002S para automatización industrial y electrónica de potencia

                    Sensor de corriente de circuito cerrado CSNS300M-002S para automatización industrial y electrónica de potencia

Detalles del producto:

El CSNS300M-002S es un sensor de corriente de circuito cerrado, basado en el principio de compensación magnética. Puede medir corriente continua (CC), corriente alterna (CA) y corriente de pulso. Las especificaciones detalladas son las siguientes:

Aplicaciones:

• Automatización industrial: Se utiliza en variadores de velocidad, servomotores y convertidores de frecuencia de alto voltaje para monitorear y controlar la corriente en tiempo real, asegurando un funcionamiento estable del equipo.
• Electrónica de potencia: Se aplica en fuentes de alimentación, vatímetros y sistemas de almacenamiento de energía para una medición precisa de la corriente, lo que ayuda a optimizar la eficiencia de la conversión de energía y a proteger los circuitos contra sobrecorrientes.
• Nuevos campos de energía: Adecuado para energía eólica, sistemas de energía solar y vehículos de nueva energía para detectar corrientes CC, CA o de pulso, lo que respalda el funcionamiento seguro y confiable de equipos de energía renovable y sistemas de accionamiento eléctrico.
• Protección de seguridad eléctrica: Se instala en dispositivos de protección contra sobrecorriente y detectores de fallas a tierra para identificar rápidamente condiciones de corriente anormales y activar mecanismos de protección.
• Robótica y control de movimiento: Asegura una retroalimentación de corriente precisa para brazos robóticos y sistemas de movimiento de precisión, lo que permite un control suave y preciso de los movimientos mecánicos.

Características:

• Amplio rango de medición: Nominal a 300A.t rms, con un rango de medición de 0 a ±600A.t, capaz de manejar escenarios de corriente baja y alta.
• Alta precisión: Precisión superior a ±0.75% a 25℃, lo que garantiza datos de corriente confiables para aplicaciones críticas.
• Respuesta rápida: Tiempo de respuesta inferior a 500ns, lo que permite el seguimiento en tiempo real de los cambios rápidos de corriente (por ejemplo, corrientes de pulso).
• Excelente linealidad: Linealidad superior a ±0.20%, manteniendo una relación proporcional precisa entre las corrientes de entrada y salida.
• Fuerte aislamiento eléctrico: Aislamiento de 6KV rms entre los lados primario y secundario, protegiendo a los usuarios y equipos de riesgos de alto voltaje.
• Amplia estabilidad de temperatura: Funciona de forma estable de -40℃ a 85℃, adecuado para entornos industriales hostiles.
• Baja deriva de temperatura: Deriva de corriente de compensación dentro de ±0.60mA entre 0 - 70℃, minimizando los errores de medición causados por las fluctuaciones de temperatura.
• Alta capacidad dI/dT: Realiza un seguimiento de los cambios de corriente a >100A/μs, ideal para aplicaciones que requieren una respuesta rápida de corriente (por ejemplo, accionamientos de motor).
• Diseño compacto: Carcasa de plástico aislante con conexión primaria de orificio pasante y conector secundario de 4 pines, lo que facilita la instalación en espacios reducidos.
• Fuente de alimentación universal: Compatible con ±12~18VCC, lo que ofrece flexibilidad en diferentes configuraciones de fuente de alimentación.
