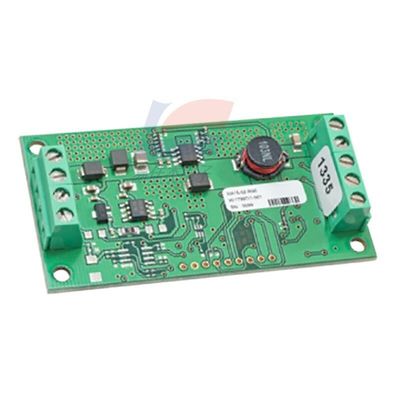

YJJ OXY-LC-A25-455 OXY-LC-485 Panel de interfaz del sensor de oxígeno para medir la presión del aire

Descripción del producto:

OXY-LC-A25-455 OXY-LC-485 Oxygen Sensor Interface Board se utiliza para medir la presión del aire

Características:

Proporciona la electrónica necesaria para la energía y

el rango de control de SST de dióxido de circonio (ZrO2)

sensores

 Sensor de presión incorporado para presión barométrica

el pago de una indemnización

 Interfaz con terminales de tornillo para facilitar el cableado con

tensión inversa y sobre tensión transitoria

Los beneficios

El filtro adaptativo del software proporciona un sensor rápido

respuesta junto con una salida de oxígeno estable

Salida lineal de alta precisión

Las especificaciones técnicas

Tensión de alimentación

Variante RS485: 8 ′ 28 VDC

Variantes analógicas: 20 ̊28VDC

Corriente de suministro de 600 mA máximo a 24VDC

1.2A máximo a 12VDC

Salida digital RS485 (Modbus RTU)

o PWM

Salida analógica 4 ′ 20 mA; carga máxima de 600Ω

o 010VDC; carga 10kΩ min

Límites de temperatura

Almacenamiento: -40°C a +85°C

Funcionamiento: -30°C a +70°C

Límites de presión de funcionamiento1 2601260mbar absoluto

1) Sensor e interfaz para una correcta compensación de la presión barométrica.

2) El funcionamiento prolongado por debajo del 0,1% de O2 puede dañar el elemento de detección.

3) La precisión de las variantes de salida analógicas declarada es válida cuando se calibra al valor de calibración predeterminado.

la precisión indicada es válida cuando está calibrada al 20,7% de O2 por defecto en el rango de 0,1 a 25% de O2.

por encima del 25% de O2, la interfaz y el sensor deben calibrarse a escala completa del rango requerido utilizando gas certificado.

Rango de oxígeno (salida analógica) 0,12­25% de O2

o 0,12 ∼100% de O2

Rango de oxígeno (Modbus RTU) 0,12 ∼100% de O2

Precisión después de la calibración3 0,5% de O2

Repetibilidad después de la calibración 0,5% O2

Resolución de salida 0,01% de O2

Tiempo de respuesta (paso 10 ∼ 90%)

Sensor de respuesta rápida conectado: 4 s

Sensor de respuesta estándar conectado: 15 s

Tiempo de calentamiento inicial (hasta que el rendimiento se estabilice) 5-10 min

Retardo de arranque inactivo de la salida (calentamiento del calentador)

De modo apagado a modo encendido: 60

De modo de espera a modo encendido (sólo RS485): 20 s

Fabricante: SST Sensing
Tipo de producto: Herramientas de desarrollo de sensores de presión RoHS:
Producto: Placas de interfaz de sensores
Tipo: Sensor de oxígeno
Instrumentos de evaluación: Presión barométrica
Voltado de la fuente de alimentación de funcionamiento: de 8 V a 28 V
Marca registrada: SST Sensing
Descripción/Función: Tabla de interfaz del sensor de oxígeno
Tipo de interfaz: RS485
Temperatura máxima de funcionamiento: + 70 °C
Temperatura mínima de funcionamiento: - 30 °C
Tipo de producto: Herramientas de desarrollo de sensores de presión 1
Subcategoría: Instrumentos de desarrollo
Número de parte Alias: M-OXY-LC-A25-455
Peso unitario: 46,164 g
