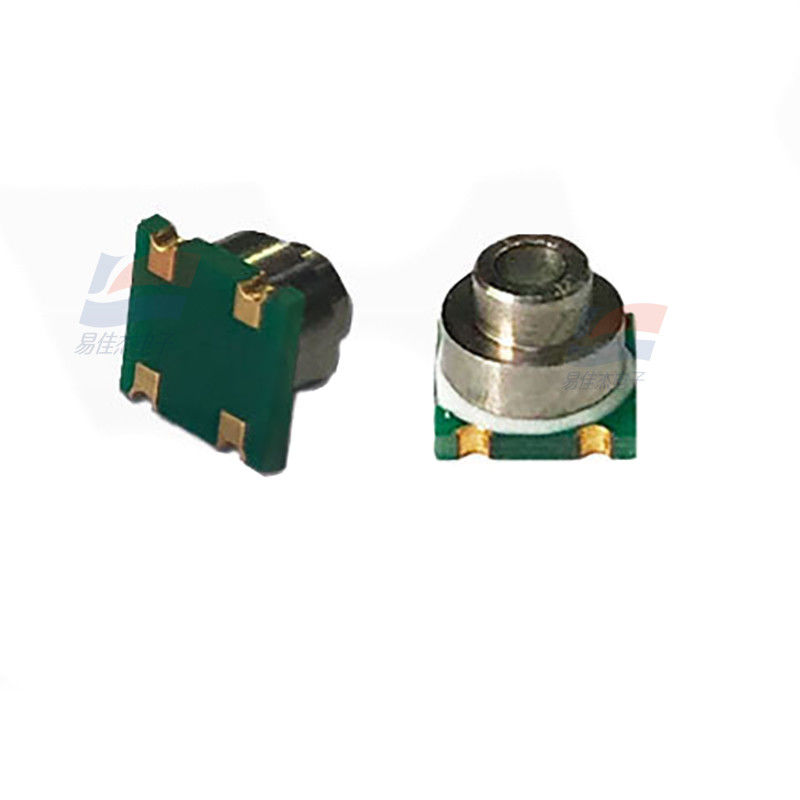

Sensor de presión digital impermeable YJJ WF5805F para registro de vehículos de buceo

Descripción del producto:

El sensor de presión digital a prueba de agua WF5805F se utiliza en el registro de buceo de vehículos

Características:

WF5805F es un sensor de presión de alta resolución, con interfaces I²C y SPI. Incluye un elemento de presión piezoresistivo de silicio y un ADC ΔΣ de alta resolución de 24 bits.

El WF5805F ofrece salidas digitales de alta precisión de 24 bits para presión y temperatura. Los usuarios pueden ajustar la velocidad de conversión y la altura según las necesidades de su aplicación. Todos los cálculos integrados emplean operaciones de punto flotante de alta velocidad de 4MHz, lo que resulta en bajos errores de cálculo. La compensación de datos está integrada internamente y la conexión de comunicación es muy simple.

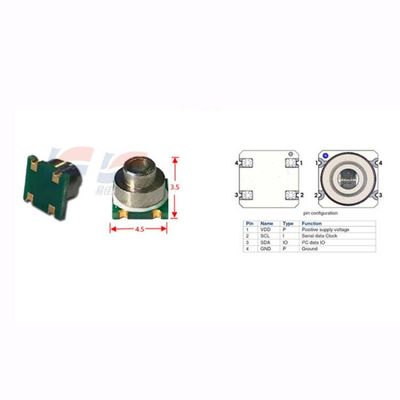

El sensor WF5805F está empaquetado con una superficie de anillo de acero inoxidable y el sustrato, y cumple con los estándares RoHS. Es extremadamente pequeño, con un tamaño de solo 4,5x4,5 mm y un grosor de 3,5 mm.

Nombre del parámetro Condiciones externas Mínimo Típico Máximo Unidad Observaciones

Características generales

Rango de presión - 0~10; 0~40; 0~200 kPa 1

Presión de sobrecarga TA = 25℃ 2X FS

Presión de explosión TA = 25℃ > 3X FS

Temperatura de funcionamiento - -20 a +85 ℃

Temperatura de almacenamiento - -40 a +125 ℃

Compatibilidad con medios: aire y gases no corrosivos

Características eléctricas

Voltaje de excitación TA = 25℃ 5 a 10 V

Corriente de excitación TA = 25℃ 1 a 2 mA

Resistencia del brazo del puente TA = 25℃ 4, 5, 6 kΩ 2

Desplazamiento del punto cero TA = 25℃ -15 a 0 a 15 mV

Salida a escala completa TA = 25℃

45, 60, 75 mV Rango de 10kPa

60, 75, 90 mV Rango de 40kPa

70, 90, 110 mV Rango de 200kPa

Linealidad TA = 25℃ -0,3 a 0,3 %VFS línea recta de mejor ajuste

Coeficiente de temperatura de desplazamiento del punto cero TA = 25℃ -0,08 a 0,08 %VFS

Coeficiente de temperatura de salida a escala completa TA = 25℃ -0,27 a -0,22 a -0,17 %VFS /℃ excitación de presión constante

Coeficiente de temperatura de salida a escala completa TA = 25℃ -0,03 a 0,03 %VFS /℃ excitación de corriente constante

Coeficiente de temperatura de resistencia TCR TA = 25℃ 1600 a 2000 ppm/℃

Histéresis de presión TA = 25℃ -0,1 a 0,05 a 0,1 %VFS

Histéresis de temperatura TA = 25℃ -0,3 a 0,3 %VFS

Especificaciones:
