YJJ WF200S Sensor de presión diferencial MEMS estructurado en silicio con un rango de 0 a 10 kPa Se utiliza para monitoreo médico

Descripción del producto:

El sensor de presión diferencial MEMS con estructura de silicio WF200S con un rango de 0 - 10 kPa se utiliza para el monitoreo médico

Características:

El sensor de presión WF200S es un sensor de presión diferencial MEMS con estructura de silicio completo.
El WF200S adopta el diseño de puente completo de Hewitt. Bajo la fuente de alimentación operativa estándar, puede lograr una medición precisa de la presión que oscila entre 0 y 10 kPa (personalizable para múltiples rangos), y exhibe una buena relación lineal con el voltaje de salida.

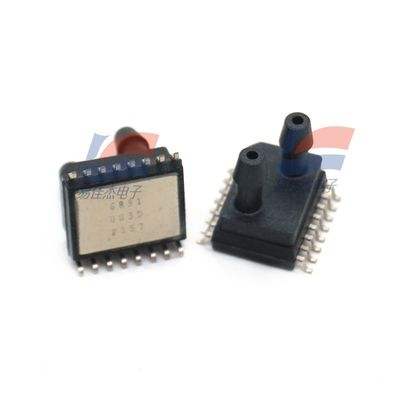

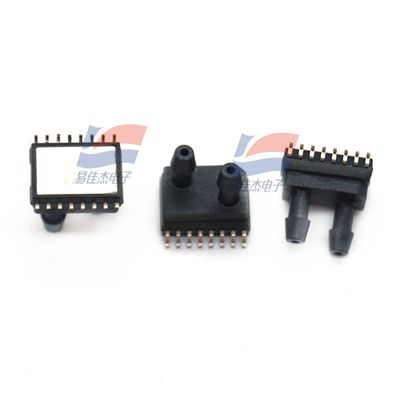

El generador de presión de la serie WF200S adopta una estructura de boquilla de aire de doble sensor y está empaquetado en formato SOIC 16.
WF200S es aplicable a varios dispositivos médicos como monitores de presión arterial, ventiladores, medidores de función pulmonar, equipos de hemodiálisis y detectores de arteriosclerosis.
El sensor de presión diferencial WF200S admite la personalización de múltiples rangos de medición.
Rango actual: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

El producto WF200S tiene las siguientes características clave:
Alta sensibilidad
Alta fiabilidad
Alta precisión

Alta estabilidad
Rango de presión: 0 - 10 kPa (presión diferencial)
Fuente de alimentación de voltaje constante: 0V a 10V
Fuente de alimentación de corriente constante: 0mA a 2mA
Rango de temperatura de funcionamiento: -40 a +125°C
Tamaño: 10.3 X 10.3 X 10.3 mm

Nombre del parámetro Condiciones externas Mínimo Típico Máximo Unidad Observaciones

Características generales

Rango de presión - 0~10; 0~40; 0~200 kPa 1

Presión de sobrecarga TA = 25℃ 2X FS

Presión de explosión TA = 25℃ > 3X FS

Temperatura de funcionamiento - -20 a +85 ℃

Temperatura de almacenamiento - -40 a +125 ℃

Compatibilidad con medios: aire y gases no corrosivos

Características eléctricas

Voltaje de excitación TA = 25℃ 5 a 10 V

Corriente de excitación TA = 25℃ 1 a 2 mA

Resistencia del brazo del puente TA = 25℃ 4, 5, 6 kΩ 2

Desplazamiento del punto cero TA = 25℃ -15 a 0 a 15 mV

Salida a escala completa TA = 25℃

45, 60, 75 mV Rango de 10kPa

60, 75, 90 mV Rango de 40kPa

70, 90, 110 mV Rango de 200kPa

Linealidad TA = 25℃ -0.3 a 0.3 %VFS línea recta de mejor ajuste

Coeficiente de temperatura de desplazamiento del punto cero TA = 25℃ -0.08 a 0.08 %VFS

Coeficiente de temperatura de salida a escala completa TA = 25℃ -0.27 a -0.22 a -0.17 %VFS /℃ excitación de presión constante

Coeficiente de temperatura de salida a escala completa TA = 25℃ -0.03 a 0.03 %VFS /℃ excitación de corriente constante

Coeficiente de temperatura de resistencia TCR TA = 25℃ 1600 a 2000 ppm/℃

Histéresis de presión TA = 25℃ -0.1 a 0.05 a 0.1 %VFS

Histéresis de temperatura TA = 25℃ -0.3 a 0.3 %VFS
