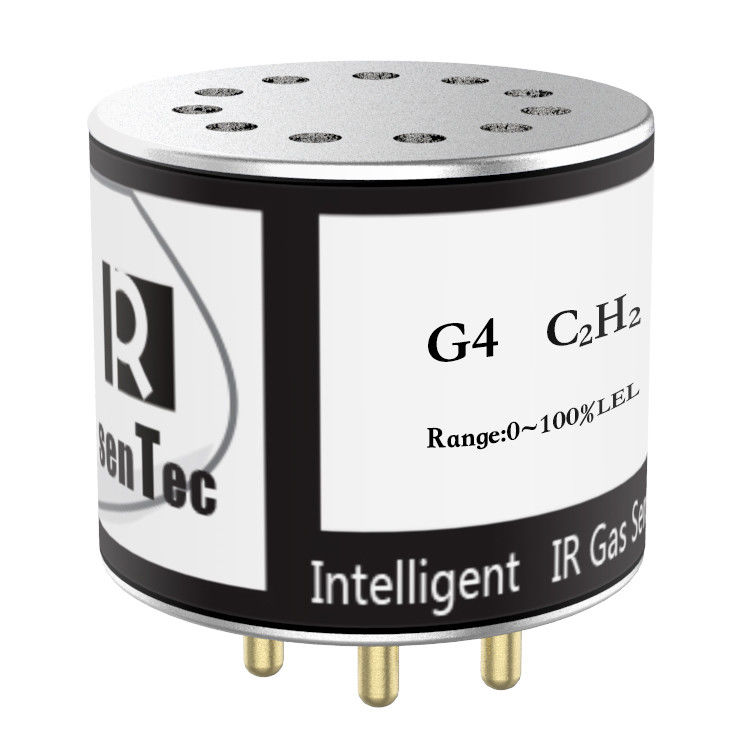

Sensor de gas acetileno infrarrojo YJJ G4-C2H2 NDIR para medición de concentración

Descripción del producto:

Sensor de gas acetileno infrarrojo G4-C2H2 Medición de concentración NDIR

Características:

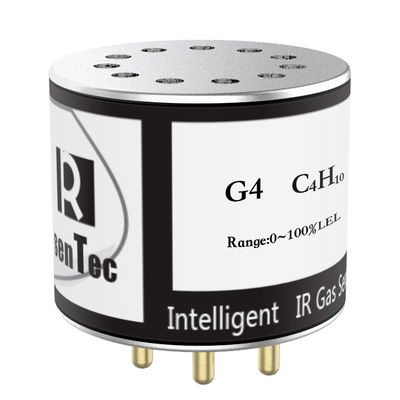

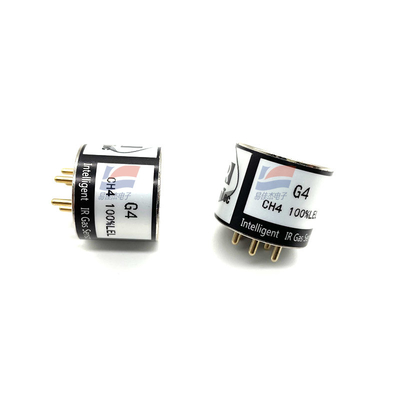

El sensor de gas infrarrojo G4 es un sensor de gas inteligente en miniatura diseñado en base al principio NDIR. Mide la concentración de gases utilizando sus características de absorción de espectros infrarrojos específicos. No depende del oxígeno y no sufre el fenómeno de envenenamiento de los sensores catalíticos. Tiene una larga vida útil, alta precisión y rendimiento estable. Este sensor tiene dos interfaces de salida de señal: analógica y digital. Puede emitir directamente las señales de valor de concentración de gas después del procesamiento de linealización y la compensación de temperatura, lo que lo hace más conveniente de usar. Propósito

El sensor de gas infrarrojo G4 puede medir gases como metano, dióxido de carbono e hidrocarburos combustibles, con un rango de hasta 100% VOL.

Este sensor cumple con los requisitos de "GB 15322 Detector de gas inflamable", "AQ 6211-2008 Sensor de metano infrarrojo no dispersivo para minas de carbón" y "AQ 1052-2008 Condiciones técnicas generales para sensores de dióxido de carbono para minas", y puede utilizarse en entornos peligrosos como plantas industriales, túneles de tráfico, energía, electricidad, industrias petroleras y petroquímicas, túneles de minas de carbón, extracción de gas y más entornos industriales para la monitorización de la salud y la seguridad.

Condiciones de trabajo del sensor de gas infrarrojo G4:

Temperatura de funcionamiento ------ (-40 a +70)℃;

Humedad de funcionamiento ------ Hasta 98% HR, sin condensación;

Presión atmosférica ------ 80 a 120 kPa; Características

• Alta resolución, con una resolución de 0,01% para el rango de 0-10% Vol, y 0,1% para el rango de 10%-100% Vol.

• El rango de medición puede alcanzar el 0-100% VOL.

• Salida de datos de compensación lineal y de temperatura.

• Modos de salida de señal digital y analógica.

• Rango de temperatura de funcionamiento de -40℃ a 70℃.

• Estabilidad a largo plazo, fácil calibración.

• Sin fenómeno de "envenenamiento" de los sensores catalíticos.

• Sin dependencia del oxígeno.

• A prueba de explosiones intrínsecamente seguro.

Parámetros eléctricos

Voltaje de entrada: 3.0 - 5.5 VCC

Corriente de trabajo

Promedio< 70 mA @ 3 VCC

Pico< 140 mA @ 3 VCC

Tiempo de precalentamiento

3 minutos*

* Se recomienda precalentar durante más de 60 minutos antes de comenzar la calibración.

Salida de voltaje analógico: 0.4 - 2.0 VCC (salida de concentración negativa: 0.24 - 0.4 V, salida fuera de rango: 2.0 V - 2.4 V)

Salida de señal digital: nivel TTL

Período de garantía

18 meses*

* Las siguientes situaciones no están cubiertas por la garantía: condensación, entrada de agua, entrada de polvo, caída, impacto, soldadura, desmontaje, corrosión, uso a temperatura excesiva, eliminación de la etiqueta, etc.

Entorno de aplicación

Temperatura de funcionamiento

-40℃ a 70℃ (gases de metano e hidrocarburos)

0℃ a 50℃ (CO2)*

* El entorno de aplicación de temperatura amplia para CO2 (-40℃ a 70℃), se deben proporcionar instrucciones especiales durante el pedido

Humedad de funcionamiento

0% HR a 98% HR (sin agua de condensación)*

* La precisión del sensor puede verse afectada. Se recomienda realizar un pretratamiento para la eliminación de polvo y agua

Marcado a prueba de explosiones: Ex ia I Ma y Ex ia II C T4 Ga doble certificación

Nivel de protección: IP65 (con película transpirable impermeable, *la película transpirable impermeable puede afectar a T90), la película transpirable impermeable se puede seleccionar durante el pedido

Especificaciones:
