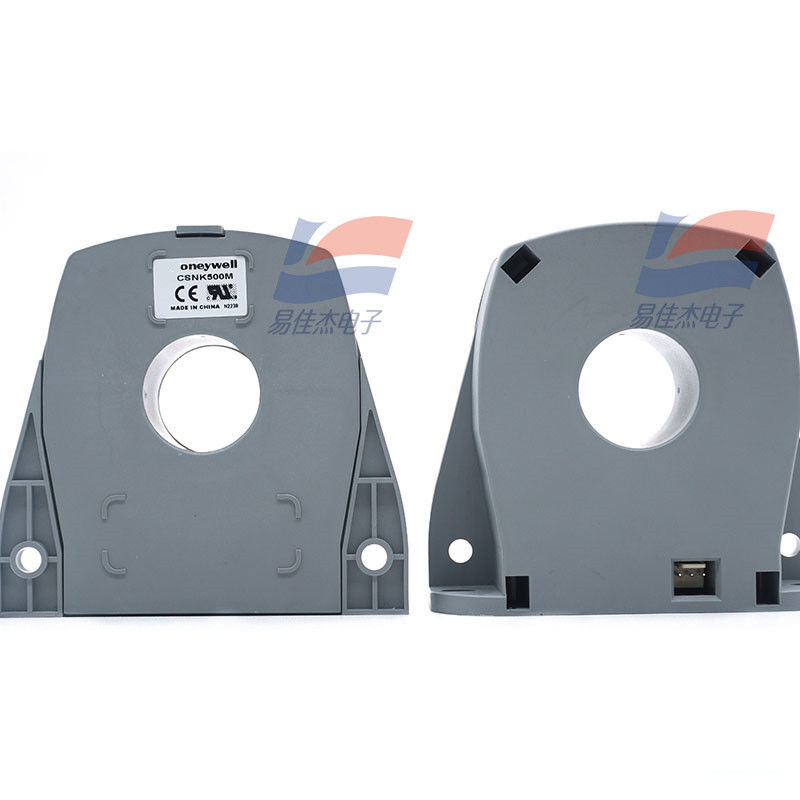

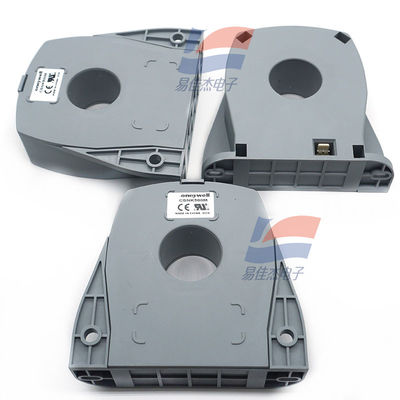

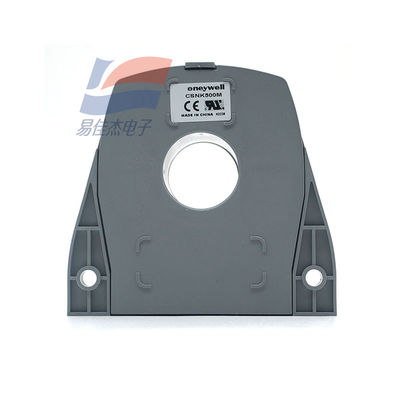

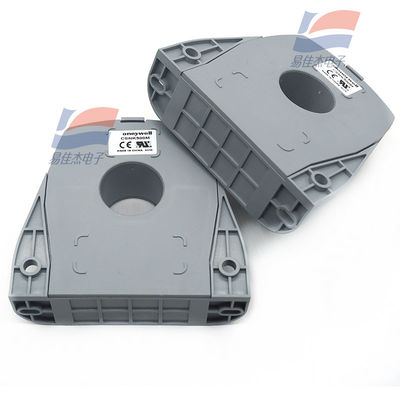

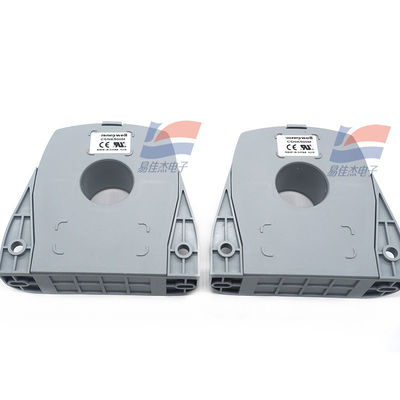

Sensor de corriente CSNK500M Mide corriente continua, corriente alterna y corriente pulsada

                               Sensor de corriente CSNK500M Mide corriente continua, corriente alterna y corriente pulsada

Parámetros eléctricos:

• Corriente nominal: 500A rms (nominal)
• Rango de medición:
  • Corriente continua: 0~±1200A_t
  • Corriente pico CA: 0~±1275A_t
• Resistencia de medición (a 70°C):
  • Con ±15V: 0Ω~75Ω a ±500A_tMáx.; 0Ω~10Ω a ±1000A_tMáx.
  • Con ±18V: 0Ω~100Ω a ±500A_tMáx.; 0Ω~5Ω a ±1275A_tMáx.
• Corriente de salida analógica (a 500A): 100mA
• Relación de transformación: 1/5000
• Precisión (25°C): Mejor que ±0.50%ln
• Tensión de alimentación: ±15~18V CC (±5%)
• Aislamiento eléctrico primario-secundario: 6KV_rms/50KHz/1min

Rendimiento - Parámetros dinámicos:

• Corriente de desplazamiento cero (25°C): Mejor que ±0.20mA
• Deriva de temperatura de la corriente de desplazamiento (0~70°C): Mejor que ±0.30mA
• Linealidad: Mejor que ±0.10%
• Tiempo de respuesta: Mejor que 1μs
• Ancho de banda: CC~100KHz
• Seguimiento di/dT: Mejor que 100A/μs

Especificaciones técnicas:

• Rango de temperatura de funcionamiento: -40~85°C
• Rango de temperatura de almacenamiento: -40~90°C
• Consumo de corriente: 20mA más la corriente de salida
• Resistencia interna secundaria (+70°C): 50Ω
• Carcasa del sensor: Carcasa de plástico aislante
• Tipo de montaje: Conector de 4 pines

Principio de funcionamiento:

El sensor de corriente de bucle cerrado CSNK500M se basa en el principio de compensación magnética, con aislamiento eléctrico entre los circuitos primario/secundario. Puede medir corrientes continuas, alternas y pulsadas.
