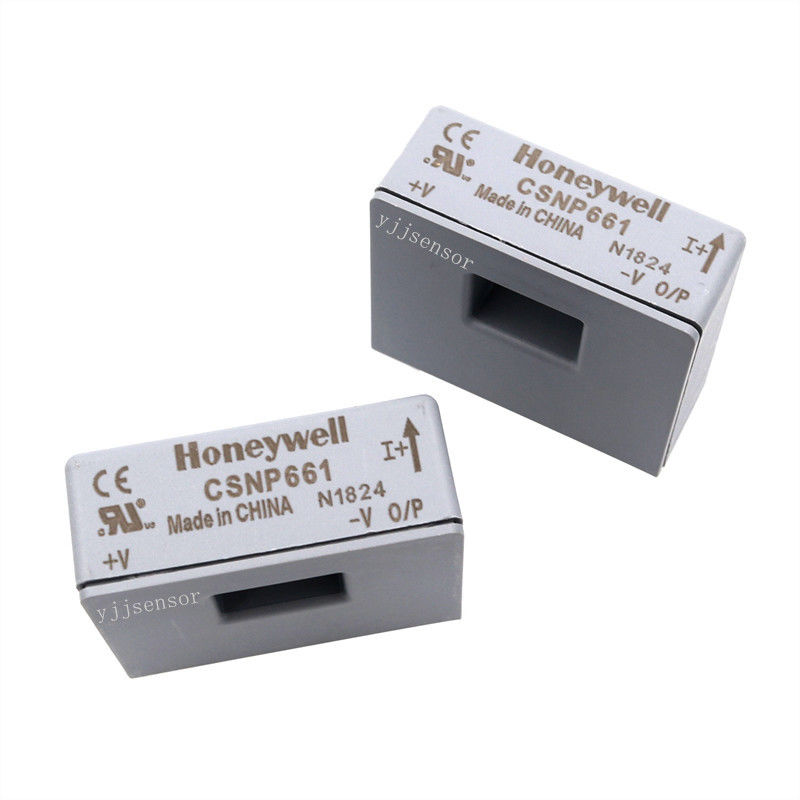

CSNP661 Sensor de corriente de circuito cerrado para sistemas de control de retroalimentación de equipos de soldadura

CSNP661 Sensor de corriente de circuito cerrado para sistemas de control de retroalimentación de equipos de soldadura

Información básica:

• Modelo del producto: CSNP661
• Marca: Honeywell
• Tipo de sensor: sensor de corriente de circuito cerrado basado en el efecto Hall y el método de balance de flujo cero
• Tipo de paquete: módulo de un solo paso
• Número de pines: 3 pines
• Material de la carcasa: PBT

Rango de medición:

• Corriente nominal: no especificada explícitamente (rango de medición: ±90A)
• Tipo de corriente medible: corriente continua, corriente alterna y corriente de pulso

Características del producto:

• Alta precisión: precisión de hasta ±0,5%
• Respuesta rápida: tiempo de respuesta < 0,5 μs
• Aislamiento eléctrico: aislamiento eléctrico entre circuitos primarios y secundarios mediante el efecto Hall
• Capacidad de sobrecarga fuerte: Resiste altas corrientes de sobrecarga
• Amplio rango de temperaturas de funcionamiento: -40°C a +85°C
• Excelente linealidad: linealidad ±0,1%

Condiciones de funcionamiento:

• Válvula de alimentación: ±12V a ±15V de corriente continua
• Resistencia de la bobina: 30Ω

Características físicas:

• Método de montaje: montaje de PCB, agujero a través
• Dimensiones: módulo de paso único a través de la estructura (no se dispone de dimensiones específicas)
• Peso: 23.375 g

Los campos de aplicación:

• Dispositivos de frecuencia variable: monitores de corriente en los VFD para garantizar el funcionamiento normal y la protección del equipo
• Protección contra exceso de corriente: vigilancia en tiempo real de la corriente en los circuitos para activar la protección cuando se superen los valores establecidos
• Sistemas de suministro de energía: monitores de corriente de salida de energía para un suministro y una protección estables
• Sistemas de control de retroalimentación: proporciona datos actuales precisos para un control preciso
• Robótica: Monitoreo de la corriente del motor en sistemas de accionamiento de robots para el control de movimiento y el diagnóstico de fallos
• Equipo de soldadura: monitores de corriente para garantizar la calidad de la soldadura y la seguridad del equipo
