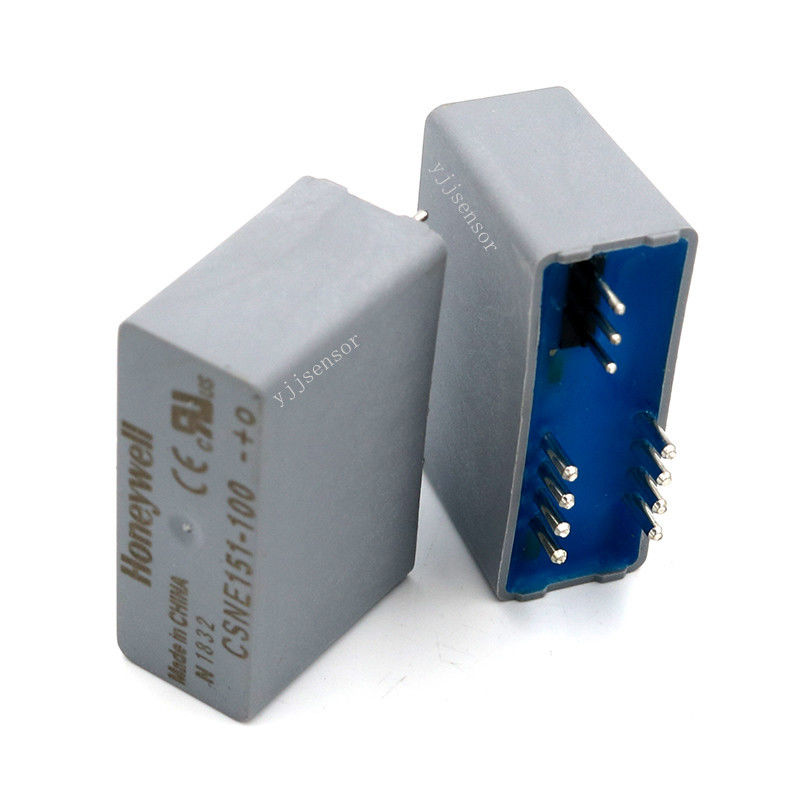

CSNE151-100 Sensor de corriente de circuito cerrado para robot de electrónica automotriz

CSNE151-100 Sensor de corriente de circuito cerrado para robot de electrónica automotriz

Principio de trabajo:

Basado en el principio de compensación magnética, pertenece a un sensor de corriente de circuito cerrado de tipo magnetorresistivo o efecto Hall.Controla continuamente el flujo magnético en el núcleo del sensor a ceroLa corriente requerida para equilibrar el flujo cero es proporcional a la corriente primaria que fluye a través del conductor.refleja la corriente primaria reducida por la relación de vueltas de los devanados primarios y secundarios, que se puede convertir en voltaje a través de una resistencia.

Parámetros eléctricos:

• Corriente nominal: 25 A.t rms.
• El rango de medición: 0~±50A.t rms, 0~±90A.t rms.
• Resistencia de medición: a una fuente de alimentación de ± 15 V, 54360Ω para ± 25 A máximo, 54150Ω para ± 50 A máximo, 5454Ω para ± 90 A máximo.
• Corriente de salida analógica: 25 mA.
• Ratio de vueltas: 1-2-3-4:1000.
• Precisión: +25°C @25A: 优于 ±0,25% In (mejor que ±0,25% de la corriente nominal).
• La tensión de alimentación: ± 12 a 15 V (± 5%).

Precisión - Parámetros dinámicos:

• Corriente de desplazamiento cero: @+25°C: 优于 ±0,15mA (mejor que ±0,15mA).
• Desviación de temperatura de corriente de desplazamiento: 0 ~ 70 °C: 优于 ± 0,6 mA (mejor que ± 0,6 mA).
• La linealidad: 优于 ± 0,2% (mejor que ± 0,2%).
• Tiempo de respuesta: @ 50%: 优于 200ns (mejor que 200ns).
• Ancho de banda: CC a 200 kHz.
• Di/dt Seguimiento exacto: 50 A/μs.

Otros parámetros:

• Aislamiento eléctrico: 50Hz/1min, 5kV.
• Rango de temperatura de funcionamiento: -40°C a +85°C.
• El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
• Consumo de corriente: 12 + corriente de salida mA.
• Resistencia interna secundaria: (+70°C) 66Ω.
• Resistencia interna primaria: < 1,25 mΩ/torno.
• Peso: 14 gramos.
• Material de la carcasa del sensor: PBT con 30% de fibra de vidrio (grado UL94-V0).

Características del producto:

• Alta precisión de medición basada en el principio de compensación magnética.
• Capaz de medir corriente de CC, CA o pulsante, con amplia aplicabilidad.
• Aislamiento eléctrico entre circuitos primarios y secundarios, que garantiza la seguridad y la no interferencia.
• Corriente de desplazamiento de cero pequeño y deriva de baja temperatura, manteniendo un rendimiento estable en diferentes entornos de temperatura.
• Tiempo de respuesta corto, que permite un seguimiento rápido y preciso de los cambios de corriente para satisfacer los requisitos de medición de corrientes que varían rápidamente.

Los campos de aplicación:

• Sector industrial: vigilancia y control actuales de equipos como motores, convertidores de frecuencia y máquinas de soldadura para garantizar el funcionamiento normal y la seguridad.
• Electrónica automotriz: Se utiliza en sistemas de gestión de baterías para vehículos eléctricos, sistemas de control de motores de automóviles, etc., para monitorear la corriente para la gestión de la energía y el diagnóstico de fallas.
• Comunicación y redes: monitores de corriente en los sistemas de energía para garantizar un suministro de energía estable y un uso eficiente de la energía para los dispositivos de comunicación.
• Robótica: Aplicada en sistemas de accionamiento de robots para medir con precisión la corriente del motor para controlar con precisión el movimiento del robot.
