Descripción del producto:

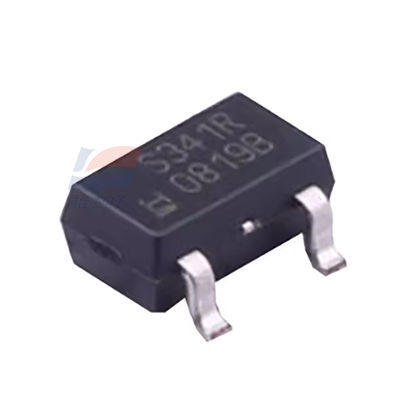

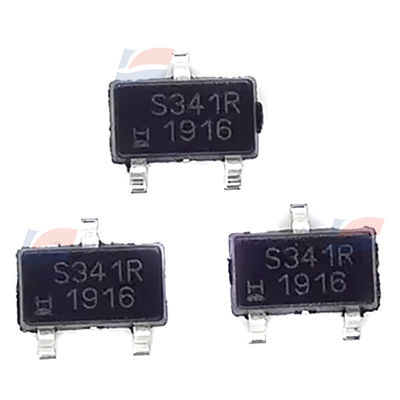

El sensor de efecto Hall digital de un solo polo SS341RT SOT23 de 3 pines se utiliza en motores sin escobillas
Características:
El circuito integrado del sensor SS340RT/SS440R es un dispositivo de efecto Hall digital pequeño y universal operado por el campo magnético de un imán permanente o un electroimán. Están diseñados para responder a unipolar: norte (SS340RT) o sur (SS440R). Estos circuitos integrados Hall unipolares ofrecen tres sensibilidades magnéticas diferentes.
Para satisfacer una amplia gama de aplicaciones potenciales: • Los SS341RT y SS441R ofrecen la mayor sensibilidad, con un punto de funcionamiento típico de 75 G a 25°C[77°F].
Los SS343RT y SS443R ofrecen una sensibilidad moderada, con un punto de funcionamiento típico de 135 G a 25°C[77°F].
La sensibilidad de los SS349RT y SS449R es la más baja, con un punto de funcionamiento típico de 305 G a 25°C[77°F]. Estos sensores vienen en dos formatos de paquete: • El SS340RT tiene un pequeño paquete de montaje en superficie SOT-23.
El SS440R está disponible en un paquete tipo TO-92 plano con plomo.
El pequeño tamaño del SS340RT requiere menos espacio en la placa de circuito impreso, lo que permite su uso en componentes más pequeños. Su capacidad de 3 Vdc se puede utilizar en aplicaciones de bajo voltaje para mejorar la eficiencia energética.

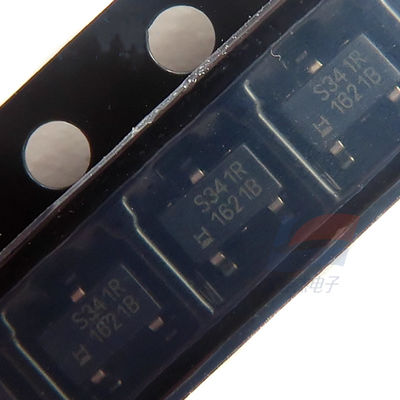

La serie SS340RT ofrece cintas y carretes (3.000 por carrete). La serie SS440R está disponible en embalaje a granel (1.000 piezas por bolsa).
El sensor de circuito integrado Hall unipolar es un dispositivo de efecto Hall digital pequeño y multiusos que puede ser operado por el campo magnético de un imán permanente o un electroimán. Están diseñados para responder al polo unipolar de norte a sur y tienen sensibilidades magnéticas alta, media y baja. Tiene protección de conexión inversa de polaridad incorporada, que puede proteger el dispositivo de posibles daños durante la instalación.
Amplio rango de temperatura: -40 °C a 150 °C
Mejorar la flexibilidad del programa de aplicación
Capacidad de bajo voltaje de 3 V
Diseño de circuito integrado robusto con ESD Clase 2
Atributo
Valor numérico
Tecnología Digital
Tipo de instalación parche
El tipo magnético es unipolar
Tipo de paquete SOT 23
Número de pines: 3
Número de pieza del fabricante SS341RT
Descripción INTERRUPTOR MAGNÉTICO UNIPOLAR SOT23-3
¿Embalaje Digi-Reel?
Serie SS340RT
Función Interruptor unipolar
Tecnología Efecto Hall
Polarización Polo Norte
Rango de detección: -13.5mT Disparo, -1mT Liberación
Condición de prueba -40 ° C a 150 ° C
Voltaje - Suministro 3V ~ 24V
Corriente - Suministro (Máx.) 8mA
Corriente - Salida (Máx.) 20mA
Tipo de salida Colector abierto
Características -
Temperatura de funcionamiento: -40 ° C a 150 ° C (TA)
Tipo de montaje Montaje en superficie
Paquete del dispositivo del proveedor SOT-23-3
Paquete / Estuche TO-236-3, SC-59, SOT-23-3
Especificaciones:
| Rango de detección |
-13.5mT Disparo, -1mT Liberación |
| Condición de prueba |
-40 ° C a 150 ° C |
| Voltaje - Suministro |
3V ~ 24V |
| Corriente - Suministro (Máx.) |
8mA |
| Corriente - Salida (Máx.) |
20mA |
| Temperatura de funcionamiento |
-40 ° C a 150 ° C (TA) |
