AM2302 Sensor compuesto de temperatura y humedad para el control del entorno familiar

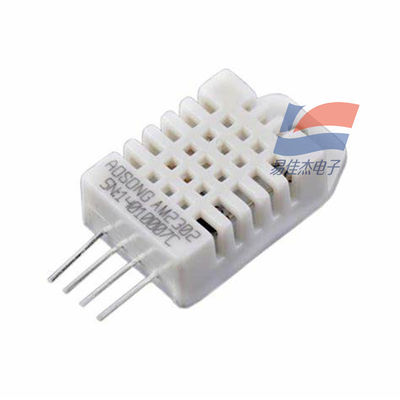

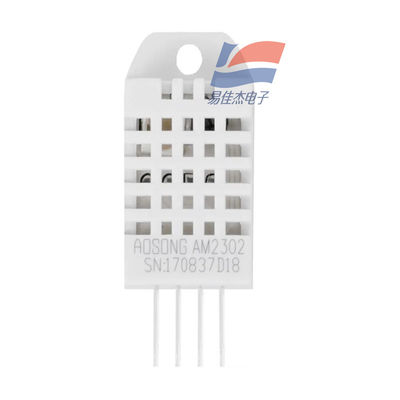

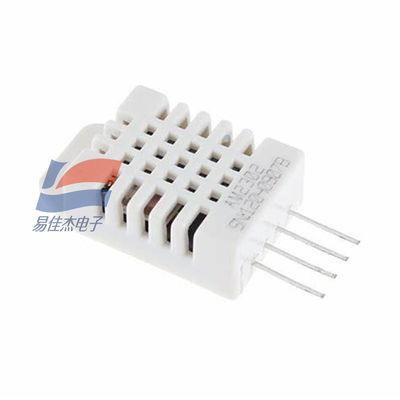

                                           Sensor Compuesto de Temperatura y Humedad AM2302

1. Descripción general:

2. Principio de funcionamiento:

3. Voltaje de alimentación:

4. Transmisión de señal:

• Adopta una interfaz serial de un solo cable con transmisión de datos de 40 bits (MSB primero).
• Tiempo de comunicación: Aproximadamente 5 ms por ciclo.
• Formato de datos: Datos de humedad de 16 bits + datos de temperatura de 16 bits + suma de verificación de 8 bits.

5. Rango de medición y precisión:

• Humedad:
  • Rango: 0 - 100% HR
  • Precisión: 2 - 5% HR
• Temperatura:
  • Rango: -40 - 80°C
  • Precisión: ±0.5°C

6. Consumo de energía:

7. Dimensiones:

• Cuerpo principal: 27 mm x 59 mm x 13.5 mm
• Longitud del cable: 23 cm

8. Tiempo de respuesta:

• Los datos de temperatura y humedad leídos por el host del AM2302 son siempre el valor de la medición anterior.
• Cuando el intervalo entre dos mediciones es largo, lea dos veces consecutivamente y tome el segundo valor como los datos en tiempo real.
• Intervalo mínimo entre dos lecturas: 2 segundos.

9. Descripción de la interfaz:

• Típicamente incluye pin de alimentación de 3 - 5V, pin de datos y pin de tierra.
• Aunque utiliza un solo cable para la transmisión de datos, es incompatible con el bus de 1 cable de Dallas.
• Para múltiples sensores, cada uno debe tener su pin de datos independiente.
• El sensor internamente tiene una resistencia pull-up de 5.1kΩ que conecta VCC y el pin de datos, por lo que generalmente no se necesitan resistencias pull-up externas.
