Descripción del producto:
Los sensores de Hall de polo único SS543GT y SS543AT se utilizan en motores de CC sin escobillas
Características:
SS543GT SS543AT sensor de posición de efecto Hall digital IC, de polo único, Gaussiano medio, SOT-89B, cinta de rollo de bolsillo, 1000 piezas por rollo.
El sensor de posición de efecto Hall digital Honeywell SS543AT es un pequeño dispositivo de efecto Hall digital multifuncional operado por el campo magnético de un imán permanente o un electroimán.diseñado para responder a los polos norte y sur alternativos o solo al polo surEl regulador de voltaje de a bordo puede funcionar de forma estable dentro del rango de voltaje de suministro de energía de 3.8Vdc a 30Vdc.Estos sensores pueden proporcionar continuamente una potencia de absorción de 20 mA y pueden reciclarse hasta 50 mA como máximo.La función de 3,8 V permite su uso en muchas aplicaciones potenciales de bajo voltaje.Todas las listas de directorios pueden funcionar a temperaturas de hasta 150°C.Por el bien de la flexibilidad del diseño
Serie SS400: tipo TO-92 plano:
SS4XX: Plomo estándar recto, a granel
SS4XX-L: alambre de plomo largo y recto, a granel
SS4XX-T2: alambre de plomo moldeado, envasado con cinta de cinta
SS4XX-T3: Plomo estandarizado recto, envasado con cinta cassette
SS4XX-S: montado en superficie, a granel
SS4XX-SP: Accesorios de superficie, cinta de bolsillo y carretes
Serie SS500: SOT-89B, cinta de bolsillo y carretes
Especificación técnica
Nombre de la serie: SS500
Tipo de accionamiento magnético de polo único
La tensión de salida máxima es de 0,4 Vdc
La corriente de salida es de 20 miliamperios
Tipo de salida de hundimiento
Temperatura de almacenamiento: -50°C a 150°C
Punto de liberación 75 minutos (25°C)

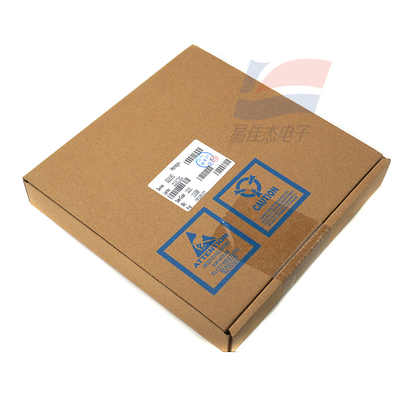

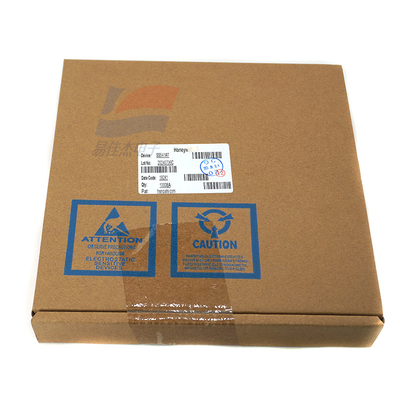

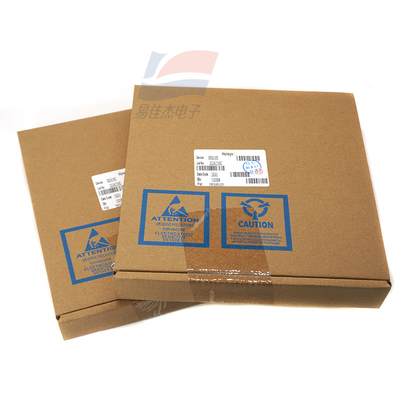

Tipo de embalaje SOT-89B, cinta de bolsillo y bobinas, 1000 piezas por rollo
El tiempo de conmutación disminuyó (entre el 90% y el 10%) hasta 1,5 μs
Categoría de producto: IC de sensor de posición digital con efecto Hall
La tensión de la fuente de alimentación oscila entre 3,8 Vdc y 30 Vdc
La corriente máxima de alimentación es de 10,0 mA
La corriente de fuga máxima es de 10 μA.
Temperatura de funcionamiento: -40°C a 150°C
El punto de funcionamiento máximo es de 180 G (a 25 °C)
Diferencial de 25 minutos (25 °C)
El tiempo de conmutación aumenta (del 10% al 90%) hasta en 1,5 μs
Disponibilidad en todo el mundo
Función del producto
El diseño de IC Hall de cuatro polos puede minimizar la tensión mecánica en la mayor medida
Los componentes magnéticos compensados por la temperatura pueden proporcionar un funcionamiento estable en un amplio rango de temperaturas de -40°C a 150°C
Una amplia gama de voltajes de alimentación incluidos, de 3,8 Vdc a 30 Vdc, con flexibilidad de aplicación
Salida digital de drenaje abierto del colector, conveniente para la conexión con varios circuitos electrónicos comunes
La versión de alta sensibilidad se puede utilizar en aplicaciones potenciales que requieren una alta precisión o amplios huecos
Magnetismo bipolar, bloqueado o unipolar
Aplicación
Industria
Detección de velocidad y velocidad de rotación
Tacómetro, camioneta de carga
Detección de flujo
Conmutación del motor de corriente continua sin escobillas
Control del motor y del ventilador
Control del robot
El transporte:
Detección de velocidad y RPM (revoluciones por minuto)
Tacómetro, camioneta de carga
Control del motor y del ventilador
Elevador eléctrico de ventanas
Posición superior del convertible
Atención médica
Conjunto del motor
Control de la administración de medicamentos
Especificaciones:
| Tipo de sensor |
Sensor magnético |
| Rango de detección |
± 50 mT |
| Punto de trabajo (BOP) |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Voltado de la fuente de alimentación |
30 V |
