Descripción del producto:

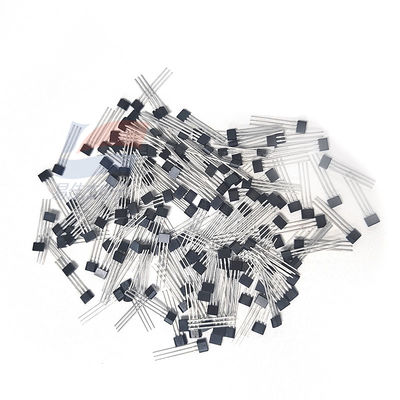

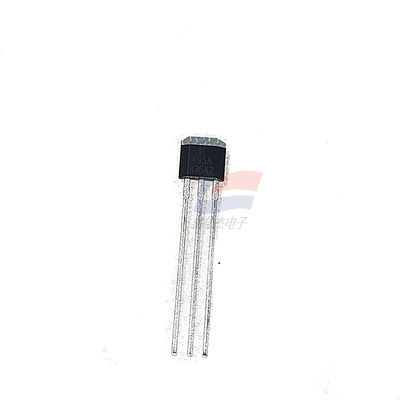

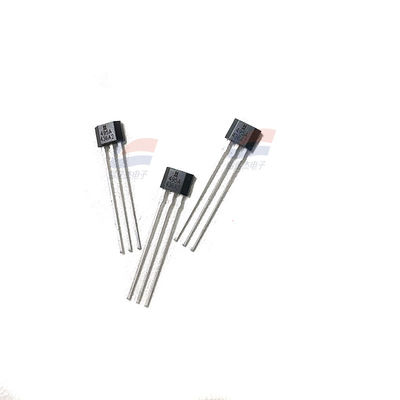

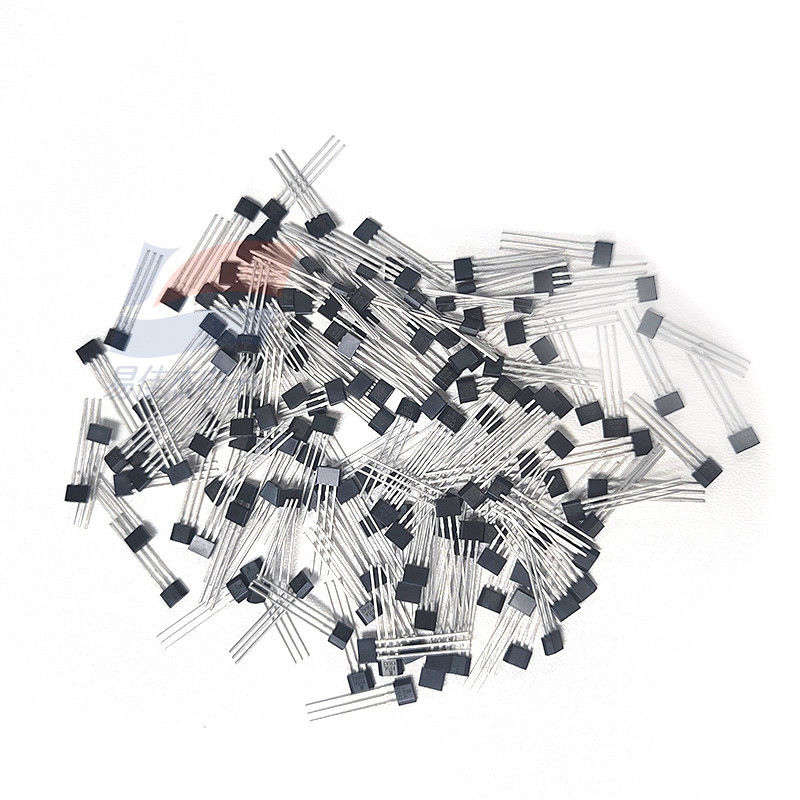

El sensor Hall lineal SS496B se utiliza para bicicletas eléctricas
Características:
Sensores de efecto Hall lineal proporcional en miniatura de bajo costo de la serie SS496B; Montaje en superficie
La serie SS496B MRL (Lineal Proporcional en Miniatura) es un dispositivo de efecto Hall lineal multifuncional que puede ser operado por el campo magnético de un imán permanente o un electroimán. El voltaje de salida proporcional se establece mediante el voltaje de la fuente de alimentación. Varía proporcionalmente con la intensidad del campo magnético. Los circuitos integrados ofrecen una mayor estabilidad y sensibilidad a la temperatura. La resistencia de película fina ajustada con láser en el chip ofrece alta precisión (cero a 3%, con una sensibilidad de hasta 3%) y compensación de temperatura. El coeficiente de temperatura positivo de la sensibilidad (típicamente +0.02% / C) compensa el coeficiente de temperatura negativo del imán de bajo costo.
Los sensores de la serie SS496B ofrecen detección MRL rentable y tienen especificaciones ligeramente superiores a los productos SS490. El SS490B presenta una entrada o salida de extracción típica continua de 1.5 mA y funciona con una corriente de suministro de 7 mA a 5.0 V a 25 ° C para lograr un rendimiento predecible en todo el rango de temperatura. Los sensores de la serie SS490B presentan tolerancias de posición cero y sensibilidad, que varían con la temperatura.
Nombre de la serie: SS490
El modo de accionamiento magnético es lineal
Voltaje de salida: 0.2V a VS-típico 0.2V, 0.4V a Vs-0.4V (valor mínimo)
La absorción de corriente de salida mínima es de 0.6 mA, típicamente 1.5 mA cuando Vs> 4.5 V
La corriente de fuga máxima es de 10 µA
Temperatura de funcionamiento: -40°C a 150°C [-40°F a 302°F]
Tipo de embalaje: Plomo estándar plano tipo TO-92, a granel, 1000 piezas por bolsa
El tiempo de conmutación aumenta (del 10% al 90%) hasta 1.5 µs
La sensibilidad mínima es de 2.300, la típica es de 2.500 y la máxima es de 2.700 milivoltios por gramo
Categoría de producto: CI de sensor lineal de efecto Hall
El voltaje de la fuente de alimentación oscila entre 4.5V y 10.5V
La corriente de la fuente de alimentación es de 7.0 mA (valor típico) a 5 Vdc
La fuente de corriente de salida mínima es de 1 mA, típicamente 1.5 mA cuando Vs> 4.5 V
Tipo de salida: sumidero o compra
Temperatura de almacenamiento: -40°C a 165°C [-40°F a 329°F]
El tiempo de respuesta es de 3 microsegundos
El tiempo de conmutación disminuye (del 90% al 10%) hasta 1.5 µs
Disponibilidad en todo el mundo
Características del producto
Salida lineal y diseño de circuito flexible
El diseño de cuatro IC Hall minimiza la influencia del estrés mecánico
Responde a Gauss positivo o negativo
Utiliza una eficiencia energética de 7 mA a 5 Vdc
Absorción de corriente única o salida de corriente
El funcionamiento de carril a carril puede proporcionar más señales disponibles, logrando así una mayor precisión
El magnetismo con compensación de temperatura ayuda a proporcionar un funcionamiento estable dentro de un amplio rango de temperatura de -40°C a 150°C [-40°F a 302°F]
Campo de aplicación
Industria
Inducción de corriente básica, utilizada para el monitoreo y detección de carga del motor
Sensores de campo magnético a prueba de manipulaciones en medidores de servicios públicos remotos inteligentes
Control de bomba en equipos pesados y electrodomésticos
Inducción de desplazamiento lineal o angular simple
Detección de posición del manillar/acelerador en bicicletas y scooters eléctricos
Inducción de corriente en aparatos eléctricos
Disparadores de ajuste de velocidad en herramientas y equipos
Lectura de código magnético en cajas fuertes, sistemas de seguridad y sistemas de control de acceso a edificios
Médico: Detección de posición en bombas de infusión
Especificaciones:
| Tipo de sensor |
Sensor magnético |
| Rango de detección |
±50mT |
| Punto de trabajo (BOP |
SS496B |
| Voltaje de la fuente de alimentación |
30V |
