Descripción del Producto:

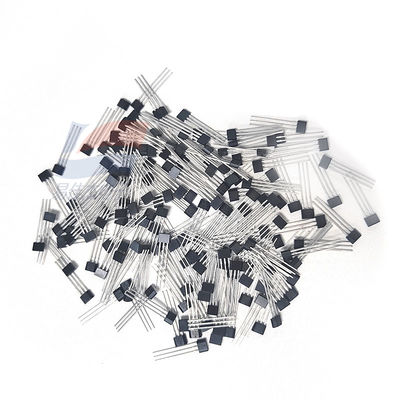

Sensor magnético lineal de efecto Hall TO92 YJJ SS496B para detección de posición industrial
Características:
Sensores de efecto Hall lineales proporcionales en miniatura de reducción de costos serie SS496B; Montaje en superficie
El sensor MRL (lineal proporcional en miniatura) de la serie SS496B es un dispositivo de efecto Hall lineal multifuncional que puede funcionar mediante el campo magnético de un imán permanente o un electroimán. El voltaje de salida proporcional lo establece el voltaje de la fuente de alimentación. Varía proporcionalmente con la intensidad del campo magnético. Los circuitos integrados ofrecen mayor estabilidad y sensibilidad a la temperatura. La resistencia de película delgada ajustada con láser en el chip ofrece alta precisión (de cero a 3%, con una sensibilidad de hasta 3%) y compensación de temperatura. El coeficiente de temperatura positivo de la sensibilidad (normalmente + 0,02%/C) compensa el coeficiente de temperatura negativo del imán económico.
Los sensores de la serie SS496B ofrecen una detección de MRL rentable y tienen especificaciones ligeramente más altas que los productos SS490. El SS490B presenta una entrada o salida de extracción continua típica de 1,5 mA y funciona con una corriente de suministro de 7 mA a 5,0 V a 25 °C para lograr un rendimiento predecible en todo el rango de temperatura. Los sensores de la serie SS490B presentan tolerancias de sensibilidad y posición cero, que varían con la temperatura.
Nombre de la serie: SS490
El modo de accionamiento magnético es lineal.
Voltaje de salida: 0,2 V a VS-típico 0,2 V, 0,4 V a Vs-0,4 V (valor mínimo)
La absorción mínima de corriente de salida es de 0,6 mA, normalmente 1,5 mA cuando Vs > 4,5 V
La corriente de fuga máxima es de 10 µA.
Temperatura de funcionamiento: -40 °C a 150 °C [-40 °F a 302 °F]
Tipo de embalaje: Plomo estándar plano tipo TO-92, a granel, 1000 piezas por bolsa
El tiempo de conmutación aumenta (entre un 10 % y un 90 %) hasta 1,5 µs
La sensibilidad mínima es de 2.300, la típica es de 2.500 y la máxima es de 2.700 milivoltios por gramo.
Categoría de producto: Sensor lineal de efecto Hall IC
El voltaje de la fuente de alimentación oscila entre 4,5 V y 10,5 V.
La corriente de alimentación es de 7,0 mA (valor típico) a 5 V CC.
La fuente de corriente de salida mínima es 1 mA, normalmente 1,5 mA cuando Vs > 4,5 V
Tipo de salida: hundimiento o compra.
Temperatura de almacenamiento: -40°C a 165°C [-40°F a 329°F]
El tiempo de respuesta es de 3 microsegundos.
El tiempo de conmutación se reduce (entre un 90 % y un 10 %) hasta 1,5 µs
Disponibilidad en todo el mundo
Características del producto
Salida lineal y diseño de circuito flexible.
El diseño del circuito integrado de cuatro pasillos minimiza la influencia del estrés mecánico
Responder a Gauss positivo o negativo
Utiliza una eficiencia energética de 7 mA a 5 Vcc
Absorción de corriente única o salida de corriente
La operación de riel a riel puede proporcionar más señales disponibles, logrando así una mayor precisión
El magnetismo con temperatura compensada ayuda a proporcionar un funcionamiento estable dentro de un amplio rango de temperatura de -40 °C a 150 °C [-40 °F a 302 °F]
Campo de aplicación
Industria
Inducción de corriente básica, utilizada para el monitoreo y detección de carga del motor.
Sensores de campo magnético a prueba de manipulaciones en medidores remotos inteligentes de servicios públicos
Control de bombas en equipos pesados y electrodomésticos.
Inducción de desplazamiento lineal o angular simple
Detección de posición del manillar/acelerador en bicicletas y scooters eléctricos
Inducción de corriente en aparatos eléctricos.
Gatillos de ajuste de velocidad en herramientas y equipos.
Lectura de códigos magnéticos en cajas fuertes, sistemas de seguridad y sistemas de control de acceso a edificios.
Médico: detección de posición en bombas de infusión
Presupuesto:
| Tipo de sensor |
Sensor magnético |
| Rango de detección |
±50mT |
| Punto de trabajo (BOP |
SS496B |
| Tensión de alimentación |
30V |
