Descripción del producto:
CI de sensor de posición digital de efecto Hall de rango completo SS551AT SS351AT SS451A
Características:
CI de sensor de posición digital de efecto Hall SS551AT, polaridad completa, baja sensibilidad, SOT-89B, 1000 unidades/cinta de bolsillo y carrete.
La serie SS551AT de CI de sensores de efecto Hall bipolares de bajo costo adopta un empaquetado de montaje en superficie y presenta circuitos integrados de equilibrio térmico en todo el rango de temperatura. Las respuestas magnéticas bipolares alternan entre el polo Norte y el polo Sur.
El estabilizador de voltaje incorporado puede proporcionar un funcionamiento muy estable dentro del rango de voltaje de la fuente de alimentación de 4,5 Vcc a 24 Vcc. El circuito interno puede evitar daños al sensor y evitar la inversión inesperada de la polaridad del voltaje de la fuente de alimentación. La serie SS50AT de sensores de efecto Hall bipolares de bajo costo son dispositivos de efecto Hall digitales pequeños y multifuncionales operados por los campos magnéticos de imanes permanentes o electroimanes. El voltaje de salida del drenaje abierto del colector se puede conectar fácilmente a varios circuitos electrónicos.
Nota: Los circuitos integrados ofrecen una excelente estabilidad y precisión de temperatura en diseños robustos. El rango de temperatura de funcionamiento de estos sensores Hall digitales es de -40 °C a 125 °C [-40 °F a 257 °F], lo que los hace adecuados para entornos comerciales, de consumo e industriales.
Especificaciones técnicas
Nombres de la serie: SS351AT, SS451A, SS551AT
Tipo de accionamiento magnético: todos los polos
El voltaje de salida máximo es de 0,4 Vcc
La corriente de salida es de 20 miliamperios
Tipo de salida: sumidero
Temperatura de almacenamiento: -40 °C a 150 °C [-40 °F a 302 °F]
Punto de liberación -40 G típ. (-40 °C a 150 °C)

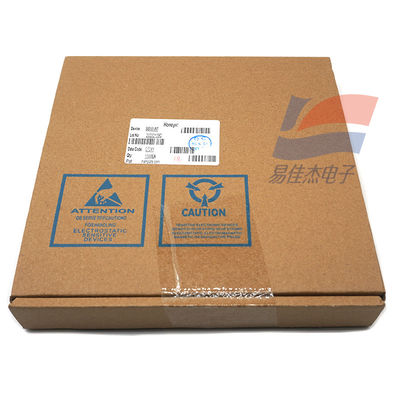

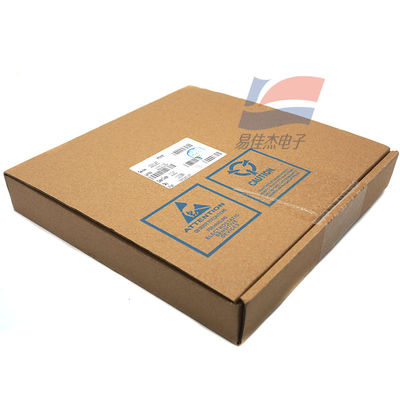

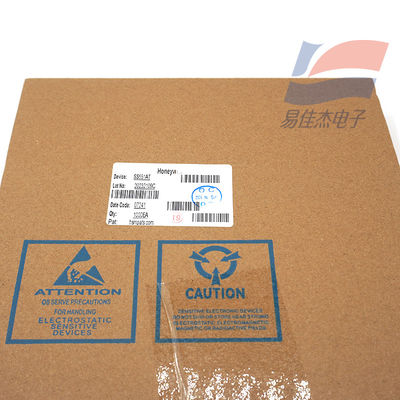

Tipo de embalaje: SOT-89B, cintas y carretes de bolsillo, 1000 piezas por rollo
El tiempo de conmutación disminuyó (en un 90% a 10%) hasta 1,5 µs
Categoría de producto: CI de sensor de posición digital de efecto Hall
Voltaje de la fuente de alimentación: 3 Vcc a 24 Vcc (-40 °C a 150 °C)
El valor típico de la corriente de la fuente de alimentación es de 3,5 mA. (25 °C, 3 Vcc)
La corriente de fuga máxima es de 10 µA
Temperatura de funcionamiento: -40 °C a 150 °C [-40 °F a 302 °F]
Punto de funcionamiento: 85 G típ. (-40 °C a 150 °C)
Diferenciar 35 G típ. (-40 °C a 150 °C)
El tiempo de conmutación aumenta (del 10% al 90%) hasta 1,5 µs
Disponibilidad: Mundial
Función del producto
Microestructura: Embalaje de plástico SOT-89B, carretes y carretes para montaje automático
Cuando la eficiencia energética es de solo 4,5 Vcc, el consumo máximo de energía es de solo 5 mA
Salida de absorción de corriente digital
Elementos magnéticos bipolares para aplicaciones de imanes anulares
Alta capacidad de corriente de salida (20 mA)
Alta velocidad: el rango de frecuencia de funcionamiento es de 0 kHz a más de 100 kHz
El amplio rango de temperatura es de -40 °C a 125 °C [-40 °F a 257 °F]
Protección de polaridad inversa incorporada
Aplicación
Sensores de velocidad y RPM
Conmutación de motor CC sin escobillas
Control de motor y ventilador
Codificación magnética
Tacómetro, camioneta de contador
Velocidad del disco óptico, detección de rotación de cinta
Detección de flujo
Especificaciones:
| Tipo de sensor |
Sensor magnético |
| Rango de detección |
±50mT |
| Punto de trabajo (BOP |
SS551AT SS351AT SS451A |
| Voltaje de la fuente de alimentación |
30V |
