Descripción del producto:

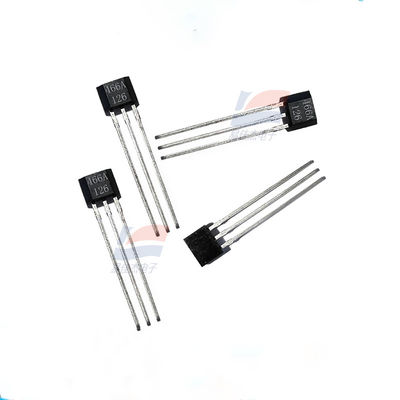

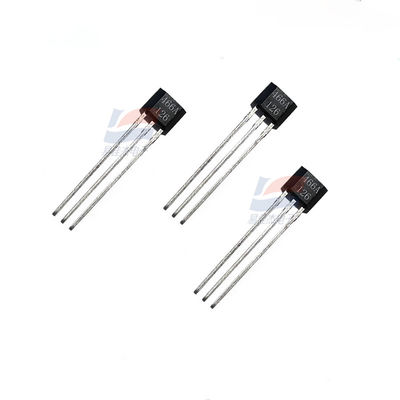

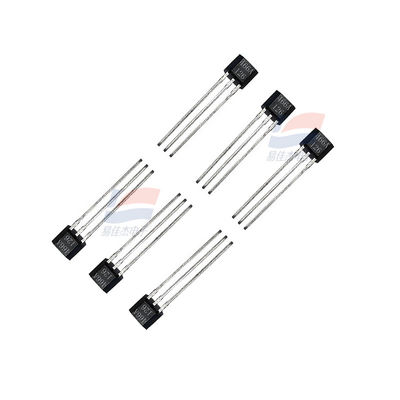

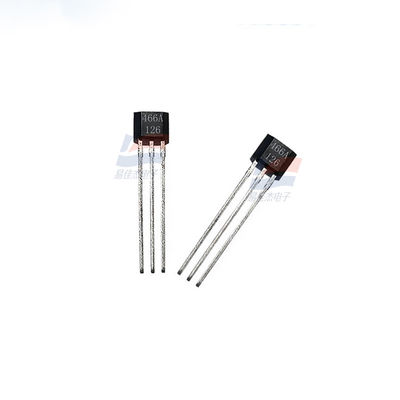

IC Hall de pestillo bipolar SS466A Detección de control de motor de punto de acción alto
Características:
Los circuitos integrados de sensor de posición de bloqueo de las series SS400 y SS500 son circuitos integrados de sensor de efecto Hall digital de un solo polo con intensidades de campo magnético bajas, medias y altas. Estilo TO-92 plano, paquete SOT-89B. El circuito integrado de sensor de la serie SS400 con salida de sumidero de corriente digital es un pequeño sensor de efecto Hall digital de uso general. Funciona con el campo magnético proporcionado por un imán permanente o un electroimán, y se utiliza para responder a los polos magnéticos norte y sur alternos o solo al polo magnético sur. Los imanes de pestillo bipolar y los imanes unipolares están disponibles para su selección.
La función de ajuste de la banda prohibida ayuda a garantizar un funcionamiento estable dentro del rango de voltaje de la fuente de alimentación de 3,8 Vcc a 30 Vcc. Estos sensores pueden lograr una salida de corriente continua de 20 mA y pueden ciclar a una corriente de hasta 50 mA. Su capacidad para funcionar a un voltaje de 3,8 V se puede utilizar en muchas aplicaciones potenciales de bajo voltaje.
La salida de sumidero de corriente de colector de circuito abierto digital se puede conectar y utilizar fácilmente con varios circuitos electrónicos.
Para proporcionar productos confiables y mantener una calidad constante, la serie SS400 se ha probado tanto a 25 °C [75 °F] como a 125 °C [257 °F]. Todos los productos del catálogo de esta serie pueden funcionar a una temperatura de 150 °C [302 °F].
En aras de la flexibilidad del diseño, se proporcionan los siguientes pines y opciones de embalaje:
Pines rectos, 14,99 mm [0,59 pulgadas] de longitud, embalados a granel o en cajas enrollables
Pines rectos, 18,7 mm [0,735 pulgadas] de largo, embalaje a granel
Pines formados, 14,99 mm [0,59 pulgadas] de longitud, embalados a granel o en cajas enrollables
Aplicación potencial
Industria
Detección de flujo de alta frecuencia en HVAC, medidores de agua, medidores de combustible y medidores de servicios públicos de gas
Detección a prueba de manipulaciones en medidores de agua, medidores de electricidad y medidores de gas
Detección del nivel de líquido
Detección de la velocidad del motor
Detección de posición en el cilindro
El sensor magnetoresistivo (MR) de Honeywell es el sensor magnético de estado sólido de campo magnético bajo más sensible del mercado, que se puede utilizar para medir la dirección y la magnitud del campo magnético de 70 mG (7 nT) a 6 G (0,6 mT). El sensor magnetoresistivo de Honeywell puede determinar los cambios en el campo magnético de la Tierra causados por la presencia de objetos ferromagnéticos o la posición de objetos ferromagnéticos dentro del campo magnético de la Tierra. Se puede utilizar un gran ancho de banda para detectar vehículos en movimiento de alta velocidad y otros objetos que contengan hierro. Estos sensores adoptan un diseño sin contacto, y la distancia de trabajo depende de la masa ferromagnética que se está midiendo.
La serie de productos de sensores magnéticos Hall de Honeywell juega un papel importante en múltiples campos, como la automatización industrial, la electrónica automotriz y los equipos médicos. La siguiente es una descripción detallada de esta serie de productos:
I. Descripción general de la serie de productos
Como líder en tecnología de sensores, la serie de productos de sensores magnéticos Hall de Honeywell adopta el principio avanzado del efecto Hall, detectando parámetros como la posición, la velocidad y la dirección de un objeto midiendo los cambios en el campo magnético. Estos sensores cuentan con alta precisión, alta sensibilidad, bajo consumo de energía y confiabilidad estable, y son capaces de satisfacer las demandas de varios escenarios de aplicación complejos.
II. Características principales
Medición de alta precisión
Los sensores magnéticos Hall de Honeywell pueden medir con precisión los cambios en el campo magnético, logrando así una detección precisa de la posición de los objetos. Esta característica de medición de alta precisión le da al sensor una ventaja significativa en los sistemas de posicionamiento, navegación y control en la automatización industrial.
Especificaciones:
| Tipo de sensor |
Sensor magnético |
| Rango de detección |
±50mT |
| Punto de trabajo (BOP |
SS466A |
| Voltaje de la fuente de alimentación |
30V |
