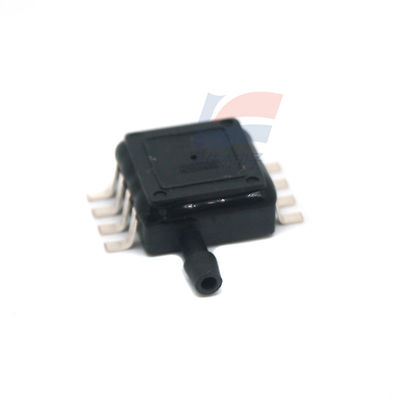

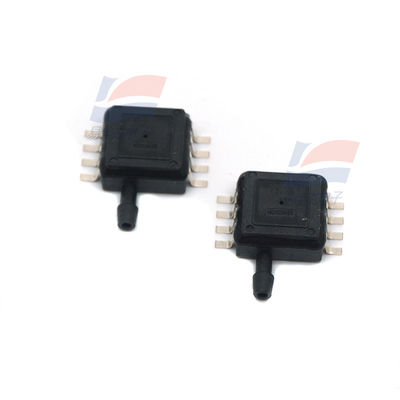

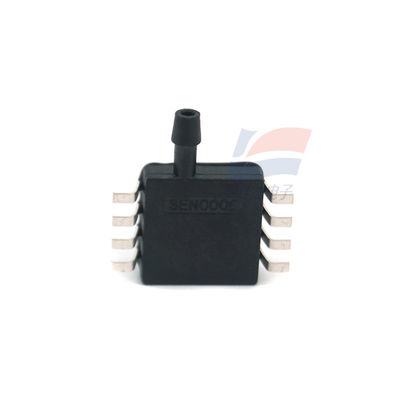

YJJ XGZP194-10kPa Sensor de presión de calibración mV Salida lateral horizontal Máquina de lavado de doble admisión de aire

Descripción del producto:

Sensor de presión manométrica XGZP194-10kPa Salida mV Entrada de aire dual horizontal para lavadora

Características:

Rango de medición: 0kPa a 10, 50, 100, 200

Tecnología MEMS

Tipo de presión manométrica

Señal de salida de calibración analógica

Buena sustituibilidad, plug and play

Varios rangos de presión y salidas se pueden personalizar

Campo de aplicación

Dispositivos hemostáticos, ventiladores, generadores de oxígeno, monitores y otros campos médicos; masajeadores, sillones de masaje, colchones de aire y otros campos de equipos deportivos y de fitness; protección contra incendios inteligente, hogar inteligente y otros campos de Internet de las cosas; manómetros, componentes neumáticos y otros campos de control industrial

Rendimiento estructural

Chip sensible a la presión: Material de silicio

Cable: Cable de oro

Material de la carcasa: material PPS, FR4

Sobrecarga permitida: 2 veces la escala completa

El sensor de presión XGZP194 es aplicable a campos como la biomedicina, el control industrial y el Internet de las cosas. Su componente principal es un dispositivo MEMS

Chips piezorresistivos de silicio sensibles a la presión procesados por tecnología. Este chip sensible a la presión consta de una membrana elástica y cuatro resistencias integradas en la membrana.

Cuatro varistores forman la estructura del puente de Wheatstone. Cuando la presión actúa sobre la membrana elástica, el puente generará una línea que está en línea con la presión aplicada

Señal de salida de voltaje con una relación proporcional. El circuito incorporado ha calibrado los parámetros del sensor, como la salida de punto cero, la salida a escala completa y la deriva de temperatura

Y se proporciona compensación para generar una señal de salida de voltaje estándar de alta precisión con el voltaje de suministro como referencia.

El sensor de presión XGZP194 está empaquetado en una forma de enchufe DIP estándar, lo que es conveniente para que los usuarios lo instalen. El diseño de la boquilla de entrada de aire con un gancho puede

Evitar que el dispositivo de presurización se caiga debido a una presión excesiva.

El medio de medición del sensor de presión XGZP194 se limita a gases no corrosivos como el aire. Para presiones distintas a los gases no corrosivos

Para los medios, no dude en preguntar.

"Rendimiento estructural"

Chip sensible a la presión: Material de silicio

Cable: Cable de oro

Material de la carcasa: material PPS

Sobrecarga permitida: 3 veces la escala completa (rango de presión ≤50kPa)

2 veces la escala completa (50kPa< rango de presión ≤200 kpa)

Hoja de especificaciones Xgzp194 _Chino _V1.3

Un quinto

La perfección se revela bajo presión

Hoja de especificaciones Xgzp194 _Chino _V1.3 2/5

Medio de medición: Aire

Temperatura del medio: (25±1) ℃

Temperatura ambiente: (25±1) ℃

Vibración: 0.1g(1m/s ²)Máx.

Humedad: (50%±10%) HR

Fuente de alimentación: (10±0.005) VCC

Solo se utiliza como condición de prueba de referencia para los siguientes parámetros básicos

Especificaciones:
