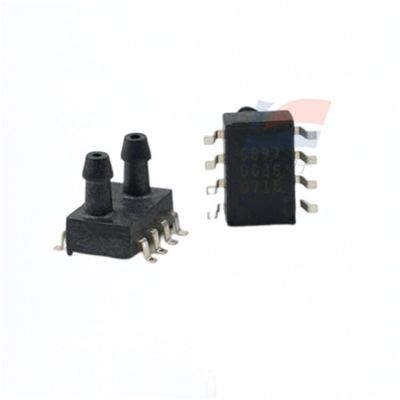

El sensor de presión de calibración YJJ XGZP193-200kPa ha sido calibrado con una boquilla de admisión de aire lateral compensada por la temperatura

Descripción del producto:

El sensor de presión de calibre XGZP193-200kPa ha sido calibrado con una boquilla de entrada de aire lateral con compensación de temperatura

Características:

Rango de medición: 0kPa a 100kPa... 700kPa

Tecnología MEMS

Forma de presión absoluta

Forma de embalaje SOP, tratamiento de relleno de pegamento

Es adecuado para gases o líquidos no corrosivos y no conductores

Rango de temperatura de funcionamiento: -30℃ a +100℃

Tamaño pequeño

Rendimiento eléctrico

Fuente de alimentación: ≤15VDC o ≤3.0mA DC

Impedancia de entrada: 4kQ a 6kQ

Impedancia de salida: 4kQ a 6kQ

Resistencia de aislamiento: 100 m · 100VDC

Sobrecarga admisible: 1,5 veces la escala completa

Presión de ruptura: ≥2 veces la escala completa

El sensor de presión XGZP193 es aplicable a campos como biomedicina, control industrial e Internet de las cosas. Su componente principal es un dispositivo MEMS

Chips sensibles a la presión piezorresistivos de silicio procesados por tecnología. Este chip sensible a la presión consta de una membrana elástica y cuatro resistencias integradas en la membrana.

Cuatro varistores forman la estructura del puente de Wheatstone. Cuando la presión actúa sobre la membrana elástica, el puente generará una línea que está en línea con la presión aplicada

Señal de salida de voltaje con una relación proporcional. El circuito incorporado ha calibrado los parámetros del sensor, como la salida de punto cero, la salida a escala completa y la deriva de temperatura

Y se proporciona compensación para generar una señal de salida de voltaje estándar de alta precisión con el voltaje de suministro como referencia.

El sensor de presión XGZP193 está empaquetado en una forma de enchufe DIP estándar, lo que es conveniente para que los usuarios lo instalen. El diseño de la boquilla de entrada de aire con un gancho puede

Evitar que el dispositivo de presurización se caiga debido a una presión excesiva.

El medio de medición del sensor de presión XGZP193 se limita a gases no corrosivos como el aire. Para presiones distintas a los gases no corrosivos

Para los medios, no dude en consultar.

"Rendimiento estructural"

Chip sensible a la presión: Material de silicio

Cable de plomo: Alambre de oro

Material de la carcasa: Material PPS

Sobrecarga admisible: 3 veces la escala completa (rango de presión ≤50kPa)

2 veces la escala completa (50kPa< rango de presión ≤200 kpa)

Xgzp193_hoja de especificaciones _Chino _V1.3

Un quinto

La perfección se revela bajo presión

Xgzp192_hoja de especificaciones _Chino _V1.3 2/5

Medio de medición: Aire

Temperatura media: (25±1) ℃

Temperatura ambiente: (25±1) ℃

Vibración: 0,1 g (1 m/s ²) Máx.

Humedad: (50%±10%) RH

Fuente de alimentación: (10±0,005) VCC

Solo se utiliza como condición de prueba de referencia para los siguientes parámetros básicos

Especificaciones:
