Datos del producto:
|
| Medium de medición: | El aire | Temperatura media: | (25 ± 1) °C |
|---|---|---|---|
| Temperatura ambiente: | (25 ± 1) °C | Vibración: | 0.1g(1m/s 2) Máximo |
| Humedad: | (50%±10%) RH | Fuente de alimentación: | (5 ± 0,005) V de corriente continua |
| Resaltar: | Sensor barométrico de presión diferencial de temperatura ambiente,sensor barométrico de presión diferencial de ventilador MV |
||
Descripción del producto:

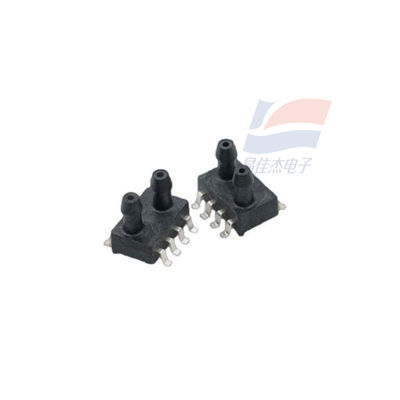

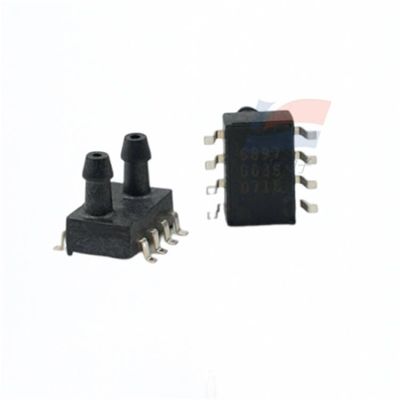

XGZP190 Sensor barométrico de presión diferencial Ventilador de filtro de aire MV diferencial SOP8
Características:
Las mediciones se realizarán en un rango de: -100 kPa a 0 kPa... 1 kPa...
Tecnología MEMS
Formulario de presión diferencial o de medición de presión
Formulario de embalaje SOP, estructura anticaídas de la boquilla de aire
Se aplica a los gases no corrosivos
Rango de temperatura de funcionamiento: -30°C a +100°C
La dirección de los pines se puede seleccionar
"Campo de aplicación"
Áreas médicas tales como ventiladores, espirómetros y dispositivos para el tratamiento de la apnea del sueño
Detección de flujo de aire, calefacción, ventilación y aire acondicionado, equipos neumáticos, interruptores de presión y otros campos industriales
Ciencias biológicas, pequeños electrodomésticos, electrónica de consumo, equipos deportivos y de acondicionamiento físico, equipos de extinción de incendios, Internet de las cosas y otros campos
Resumen del producto
El elemento sensible a la presión piezoresistivo XGZP190 es un sensor de presión adecuado para campos como la biomedicina y la electrónica automotriz.
Se trata de un chip de silicio piezorresistivo sensible a la presión procesado por la tecnología MEMS.
Se compone de cuatro resistencias, las cuales forman la estructura del puente Wheatstone, el puente genera un punto de contacto cuando se aplica presión a la membrana elástica.
Una señal de salida de voltaje con una relación lineal proporcional de la presión aplicada.
El componente sensible a la presión XGZP190 es un componente OEM empaquetado en el formulario estándar SOP8, que es conveniente para los usuarios para adoptar montaje de superficie y gas
La boca está diseñada con un gancho, evitando efectivamente que la manguera se caiga bajo presión.
Cuenta con una excelente linealidad, repetibilidad y estabilidad, alta sensibilidad, y es conveniente para los usuarios para depurar y compensar la salida y la deriva de temperatura.
Desempeño estructural
Chip sensible a la presión: material de silicio
Cables de plomo: Cables de oro
Conchas de encapsulación: material de PPS
Pin: cobre revestido con plata
Peso neto: aproximadamente 0,4 gramos
"Eficiencia eléctrica"
Fuente de alimentación: ≤ 15 V CC o ≤ 3,0 mA CC
Impedancia de entrada: de 4 a 6 kΩ
Impedancia de salida: de 4 a 6 kΩ
Resistencia de aislamiento: 100MΩ,100VDC
Sobrecarga admisible: 3 veces la presión estática máxima (presión estática máxima ≤ 40 kPa)
1.5 veces la presión estática máxima (40 kPa < presión estática máxima ≤ 200 kPa)
La presión máxima de sobrecarga en el extremo de baja presión de P2:250KPA
Medios de medición: aire
Temperatura media: (25 ± 1) °C
Temperatura ambiente: (25 ± 1) °C
Vibración: 0,1 g ((1 m/s 2) Máximo
Humedad: (50%±10%) RH
Fuente de alimentación: (5 ± 0,005) V de corriente continua
El Slas especificaciones:
| Rango de medición | - 100 kPa a 0 kPa... 1 kPa... 200 kPa. - ¿Qué quieres decir con eso? |
| Formulario de embalaje | El valor de las emisiones de CO2 |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Rango de temperatura de funcionamiento | -30 °C a +100 °C |
