Datos del producto:
|
| Fuente de alimentación: | Se aplicarán las siguientes medidas: | Impedancia de entrada: | Entre 4kQ y 6k2 |
|---|---|---|---|
| Impedancia de salida: | 4kQ a 6kΩ | Resistencia al aislamiento: | Se aplicarán las siguientes medidas: |
| Sobrecarga admisible: | 3 veces la escala completa | Rango de temperatura de funcionamiento: | -30 °C a +100 °C |
| Resaltar: | Sensor de presión de impedancia de salida de 6kΩ,Sensor de presión de capacidad de sobrecarga 3x,Sensor de presión de gases no corrosivos |
||
Descripción del producto:

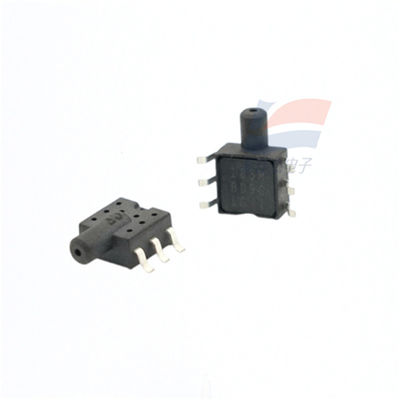

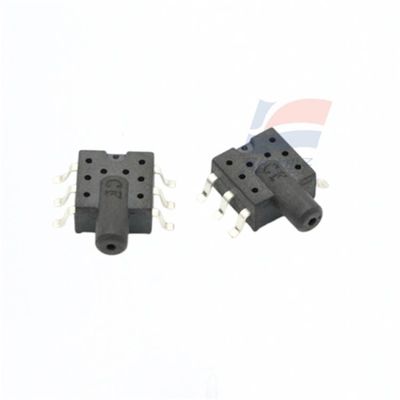

El sensor de presión XGZP185 es adecuado para gases no corrosivos con un rango seleccionable
Características:
El elemento piezoresistivo sensible a la presión XGZP185 es un sensor de presión adecuado para campos como la biomedicina y la electrónica automotriz.Su componente principal es un chip de silicio piezorresistivo sensible a la presión procesado por tecnología MEMSEste chip sensible a la presión consta de una membrana elástica y cuatro resistencias integradas en la membrana.Cuando la presión actúa sobre la membrana elástica, el puente generará una señal de salida de voltaje linealmente proporcional a la presión aplicada.
El componente sensible a la presión XGZP183 es un componente OEM empaquetado en la forma estándar SOP6, que es conveniente para que los usuarios usen el montaje superficial.que puede prevenir eficazmente la humedad y el vapor de aceite.
Cuenta con una excelente linealidad, repetibilidad y estabilidad, alta sensibilidad, y es conveniente para los usuarios para depurar y compensar la salida y la deriva de temperatura.
Desempeño estructural
Chip sensible a la presión: material de silicio
Cables de plomo: Cables de oro
Envase de embalaje: material PPS
Pinos: Revestidos de oro
adhesivo protector: caucho de silicona que contiene flúor
Rendimiento eléctrico
Fuente de alimentación: ≤15VDC o ≤3,0mADC
Impedancia de entrada:4kQ a 6k2
Impedancia de salida:4kQ a 6kQ
Resistencia de aislamiento: 100 m · 100VDC
Sobrecarga admisible: 15 veces la escala completa
Las mediciones se realizarán en un rango de medición de:
Tecnología MEMS
Formulario de medición de la presión
Formulario de embalaje SOP
Apto para gases no corrosivos
Rango de temperatura de funcionamiento: de 30°C a 100°C
La cámara de contrapresión del chip está bajo presión
La dirección de los pines se puede seleccionar
Rendimiento eléctrico
Fuente de alimentación: ≤15VDC o ≤3,0mA CC
Impedancia de entrada:4kQ a 6k2
Impedancia de salida:4kQ a 6kΩ
Resistencia al aislamiento: 100 m 2,100VDC
Sobrecarga admisible:3 veces la escala completa (rango de presión ≤ 40 kPa) 2 veces la escala completa (40 kPa < rango de presión ≤ 200 kPa)
1.5 veces la escala completa (200 kPa < rango de presión ≤ 1000 kPa)
El Slas especificaciones:
| Rango de medición | -100 kPa a 0 kPa... 1000 kPa |
| Formulario de embalaje | El valor de las emisiones de CO2 |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Rango de temperatura de funcionamiento | -30 °C a +100 °C |
