Datos del producto:
|
| Peso neto: Aproximadamente: | 0.4 gramos | Fuente de alimentación: | ≤ 15 V de corriente continua o ≤ 3,0 mA de corriente continua |
|---|---|---|---|
| Impedancia de entrada: | 4kΩ a 6kΩ | Resistencia al aislamiento: | 100MΩ, 100VDC |
| Medium de medición: | El aire | Temperatura media: | (25 ± 1) °C |
| Resaltar: | Sensor de presión de la electrónica de consumo médica,Sensor de presión transversal para tubos de admisión dobles,Sensor de presión de 1 kPa |
||
Descripción del producto:

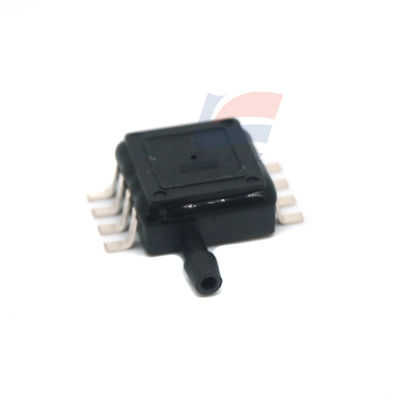

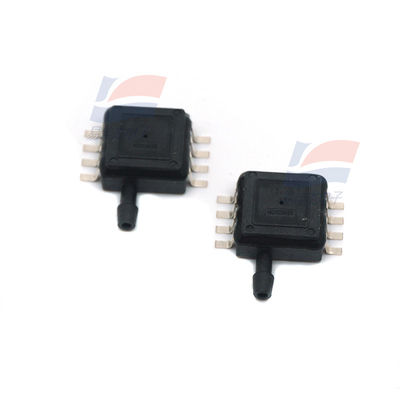

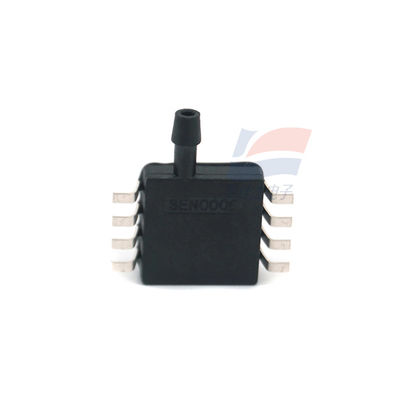

XGZP164 1kPa Sensor de presión diferencial de tubo de admisión doble transversal se utiliza en electrónica de consumo médica
Características:
Las mediciones se realizarán en un rango de: -100 kPa a 0 kPa... 1 kPa...
Tecnología MEMS
Formulario de presión diferencial o de medición de presión
Formulario de embalaje SOP, boquilla de aire lateral
Se aplica a los gases no corrosivos
Rango de temperatura de funcionamiento: -30°C a +100°C
La presión estática máxima es de 500 kPa.
La dirección de los pines se puede seleccionar
"Campo de aplicación"
Áreas médicas tales como ventiladores, espirómetros y dispositivos para el tratamiento de la apnea del sueño
Detección de flujo de aire, calefacción, ventilación y aire acondicionado, equipos neumáticos, interruptores de presión y otros campos industriales
Ciencias biológicas, pequeños electrodomésticos, electrónica de consumo, equipos deportivos y de acondicionamiento físico, equipos de extinción de incendios, Internet de las cosas y otros campos
Resumen del producto
El elemento sensible a la presión piezoresistivo tipo XGZP164 es un sensor de presión adecuado para campos como la biomedicina y la electrónica automotriz.
Se trata de un chip de silicio piezorresistivo sensible a la presión procesado por la tecnología MEMS.
Se compone de cuatro resistencias, las cuales forman la estructura del puente Wheatstone, el puente genera un punto de contacto cuando se aplica presión a la membrana elástica.
Una señal de salida de voltaje con una relación lineal proporcional de la presión aplicada.
El componente sensible a la presión XGZP164 es un componente OEM empaquetado en la forma estándar SOP8, que es conveniente para los usuarios para adoptar el montaje de superficie
La boquilla de aire de superficie está diseñada con un gancho, que es adecuado para la estructura de presión de admisión de aire lateral y evita eficazmente que la boquilla de aire se caiga.
Cuenta con una excelente linealidad, repetibilidad y estabilidad, alta sensibilidad, y es conveniente para los usuarios para depurar y compensar la salida y la deriva de temperatura.
Desempeño estructural
Chip sensible a la presión: material de silicio
Cables de plomo: Cables de oro
Conchas de encapsulación: material de PPS
Pin: cobre revestido con plata
Peso neto: aproximadamente 0,4 gramos
"Eficiencia eléctrica"
Fuente de alimentación: ≤ 15 V CC o ≤ 3,0 mA CC
Impedancia de entrada: de 4 a 6 kΩ
Impedancia de salida: de 4 a 6 kΩ
Resistencia de aislamiento: 100MΩ,100VDC
Sobrecarga admisible: 3 veces la presión estática máxima (presión estática máxima ≤ 40 kPa)
1.5 veces la presión estática máxima (40 kPa < presión estática máxima ≤ 350 kPa)
condiciones"
Medios de medición: aire
Temperatura media: (25 ± 1) °C
Temperatura ambiente: (25 ± 1) °C
Vibración: 0,1 g ((1 m/s 2) Máximo
Humedad: (50%±10%) RH
Fuente de alimentación: (5 ± 0,005) V de corriente continua
Solo se utiliza como condición de ensayo de referencia para los siguientes parámetros básicos:
El Slas especificaciones:
| Rango de medición | - 100 kPa a 0 kPa... 1 kPa... 200 kPa. - ¿Qué quieres decir con eso? |
| Formulario de embalaje | El valor de las emisiones de CO2 |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Rango de temperatura de funcionamiento | -30 °C a +100 °C |
